Szablon - Target J10/J12 v2

Laser Fryga
Cena 399,00 zł
w tym 23% VAT

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybór zestawu

Dostępność:
dostępny na zamówienie
free delivery Darmowa dostawa
szt.
Za zakup produktu otrzymasz 399 pkt.
Dowiedz się więcej o programie lojalnościowym.
Zapytaj o produkt
Czas wysyłki: 3 dni robocze
Udostępnij
Dostawa od 0,00 zł - Punkt DPD, Orlen (Polska)

Dostawa do punktu DPD,Orlen. Gratis powyżej 350zł.

Opis produktu

Szablon służący do dokładnego nawiercania otworów dla systemu Target J10/J12 oraz do tradycyjnego kołkowania.

Zbudowany ze sklejki o grubości 12mm, wszystkie otwory pod wiertło wzmocnione tulejkami stalowymi hartowanymi (do twardości około 55 HRC) o wysokości 18mm.

UWAGA: Tulejka fi 12 w wersji hartowanej będzie dostępna od dnia 23.06.2023

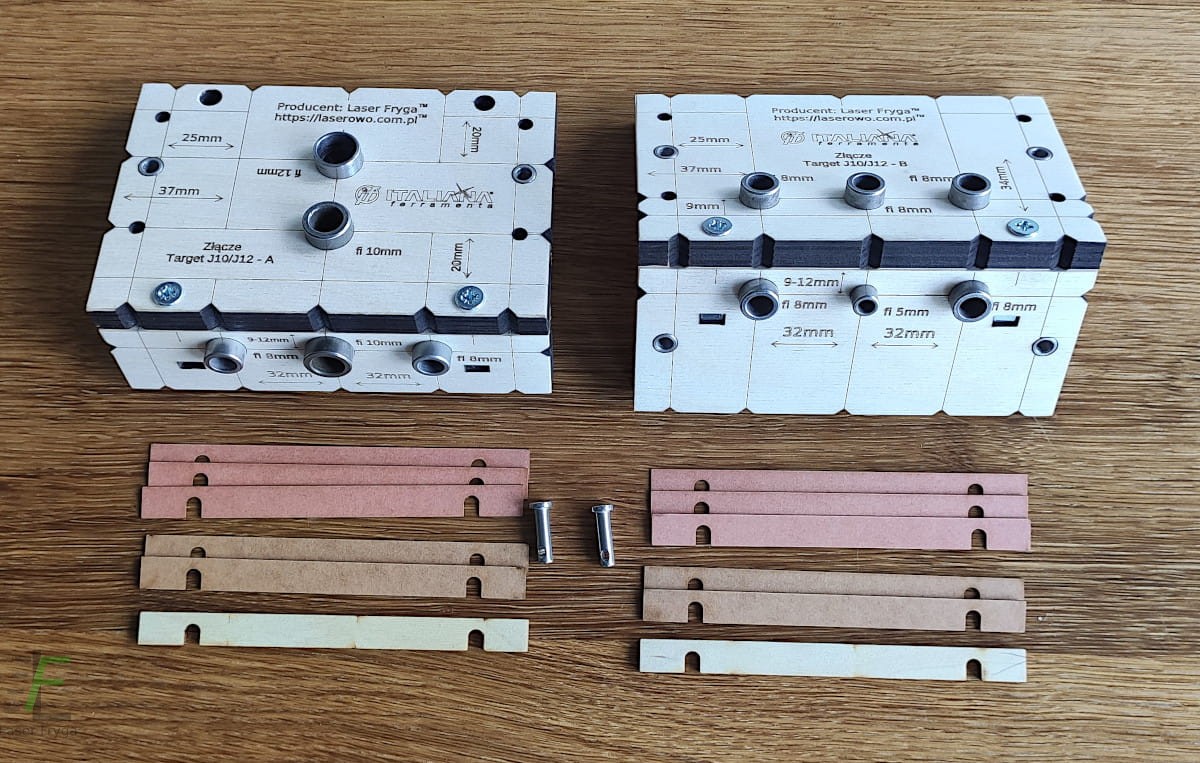

Zestaw szablonów

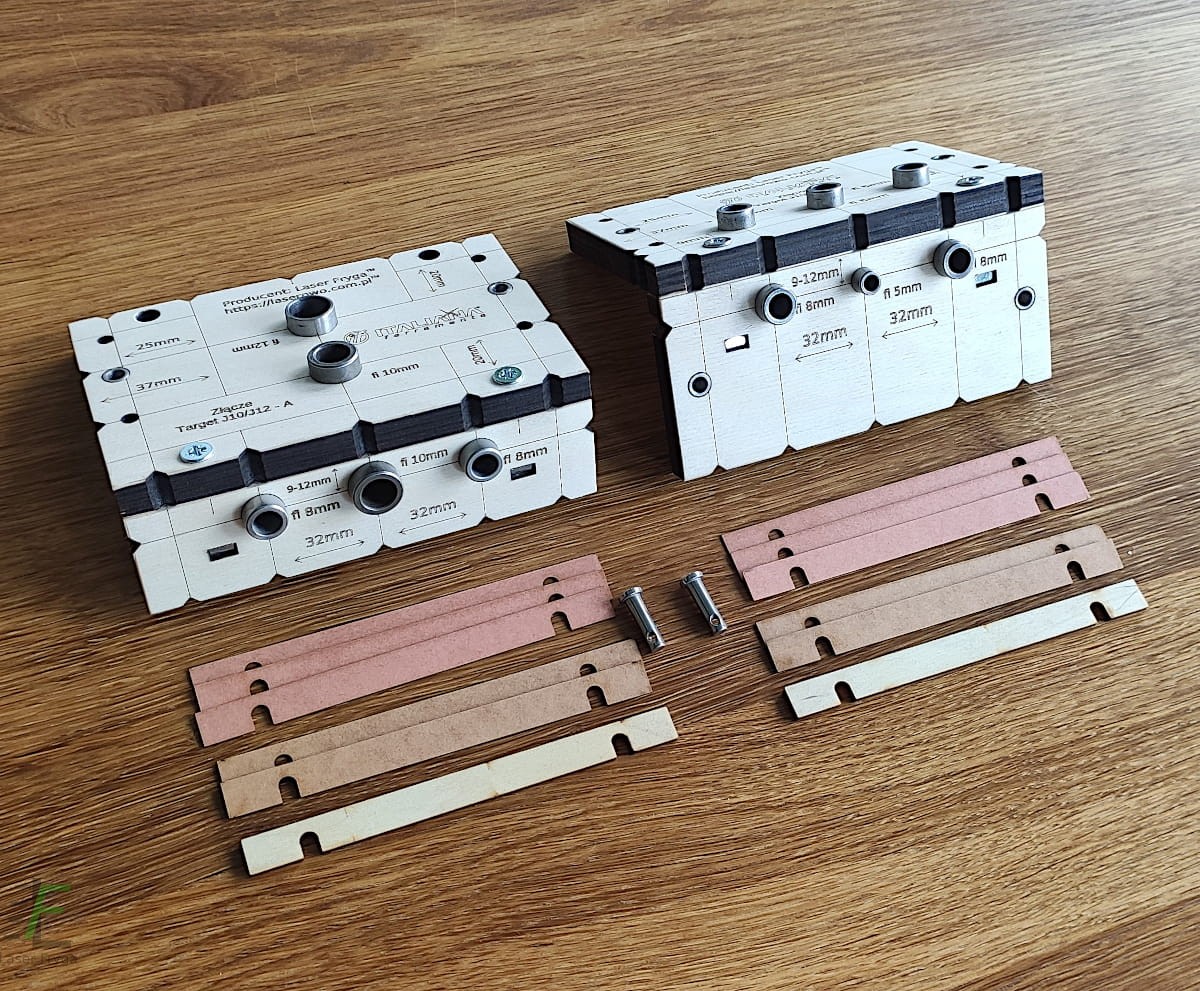

Na zdjęciu Szablon A i Szablon B

Szablon A - służy do nawiercania otworów w wieńcu

Szablon B - służy do nawiercania otworów w boku (EURO 5mm lub 8mm)

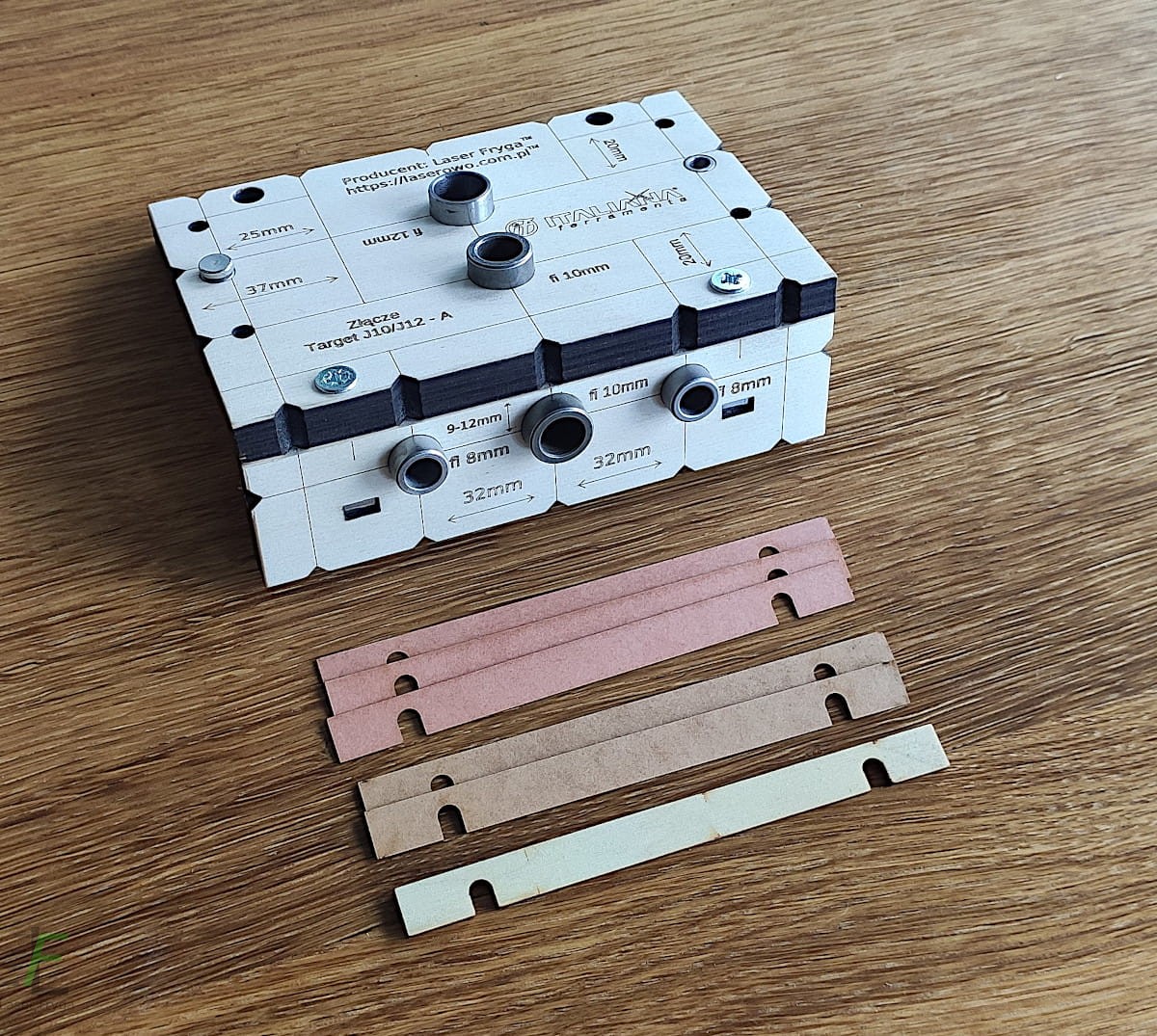

Szablon A dzięki demontowalnej płytce umożliwia wykonywanie otworów zarówno pod złącze J10 jak i J12. Wystarczy zamontować małą płytkę z odpowiedniej strony.

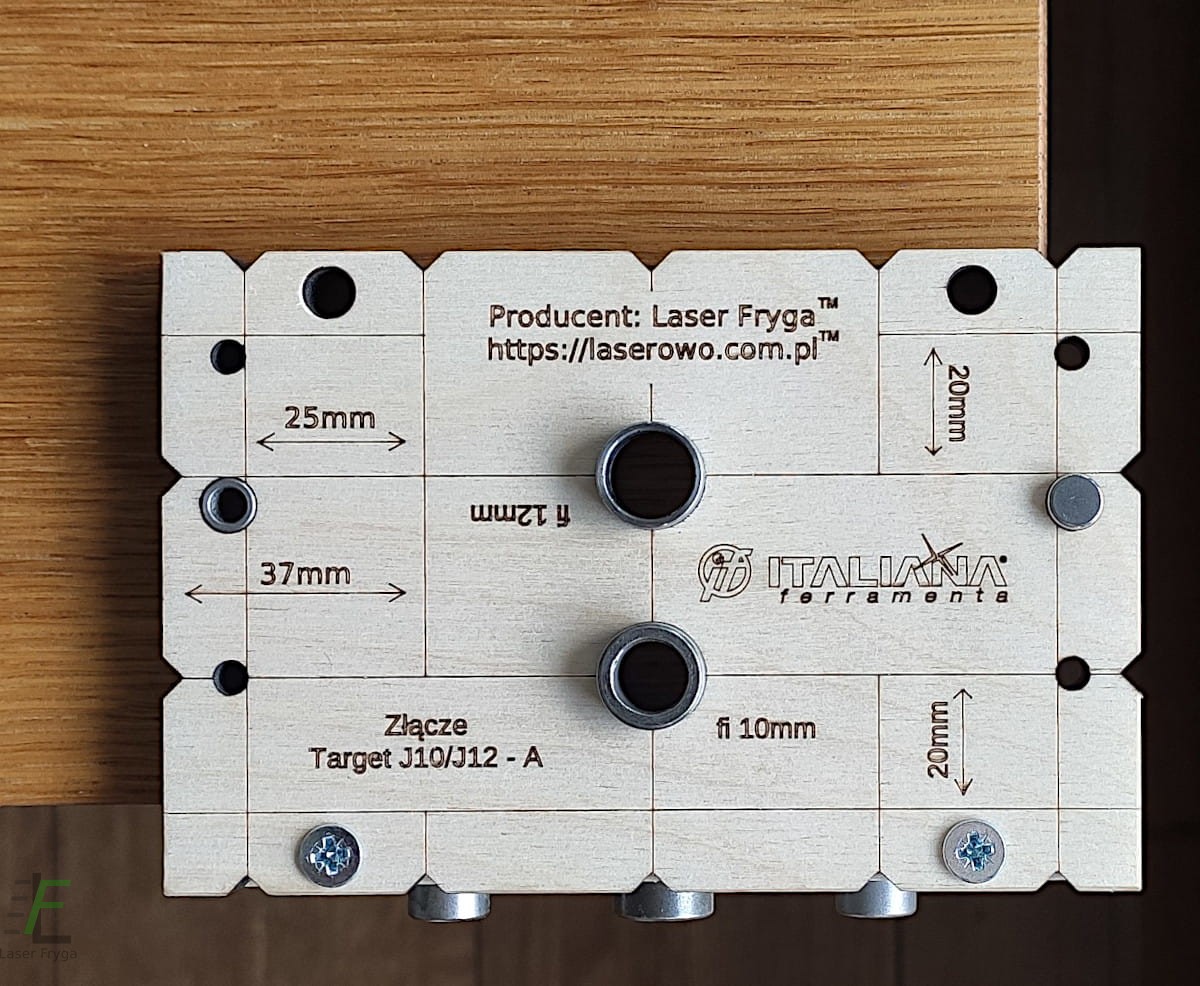

Szablon A ustawiony

Szablon A ustawiony do połączenia Target J10.

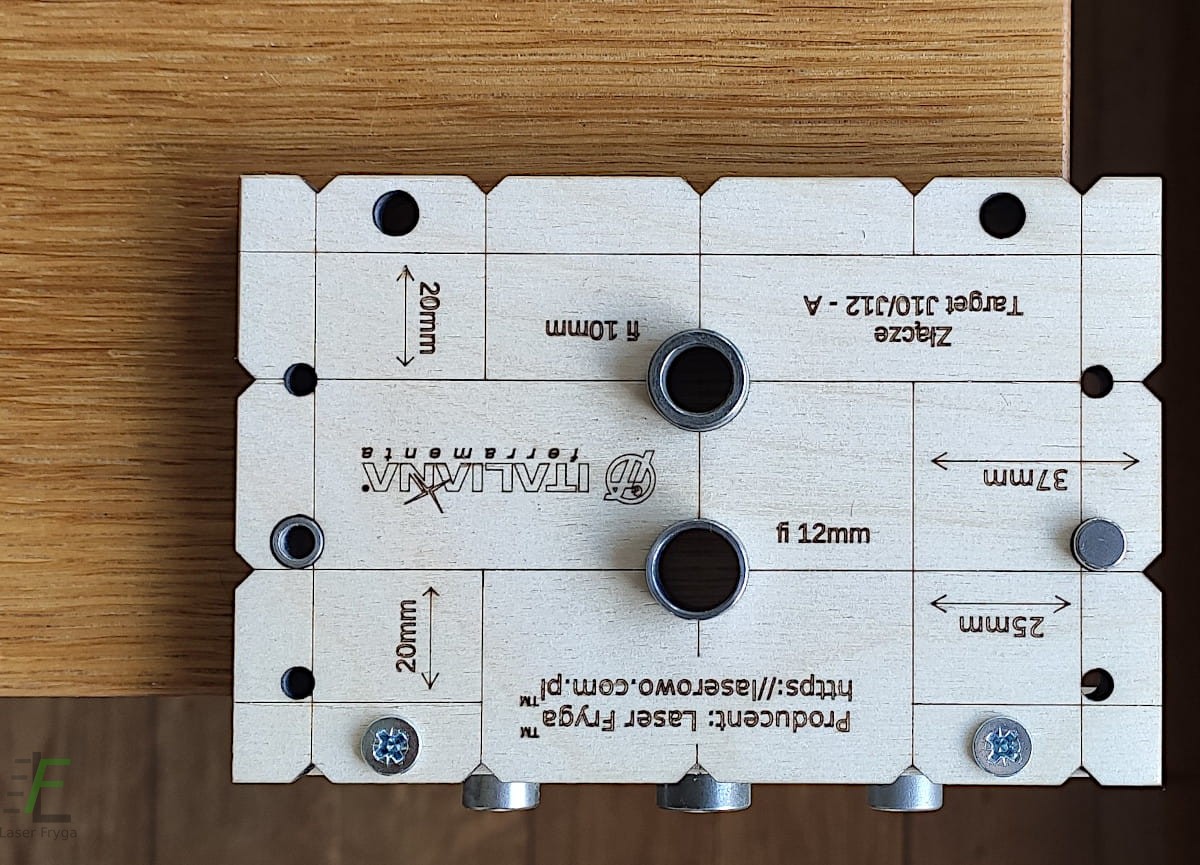

Szablon ustawiony do target J12

Szablon A ustawiony do połączenia Target J12.

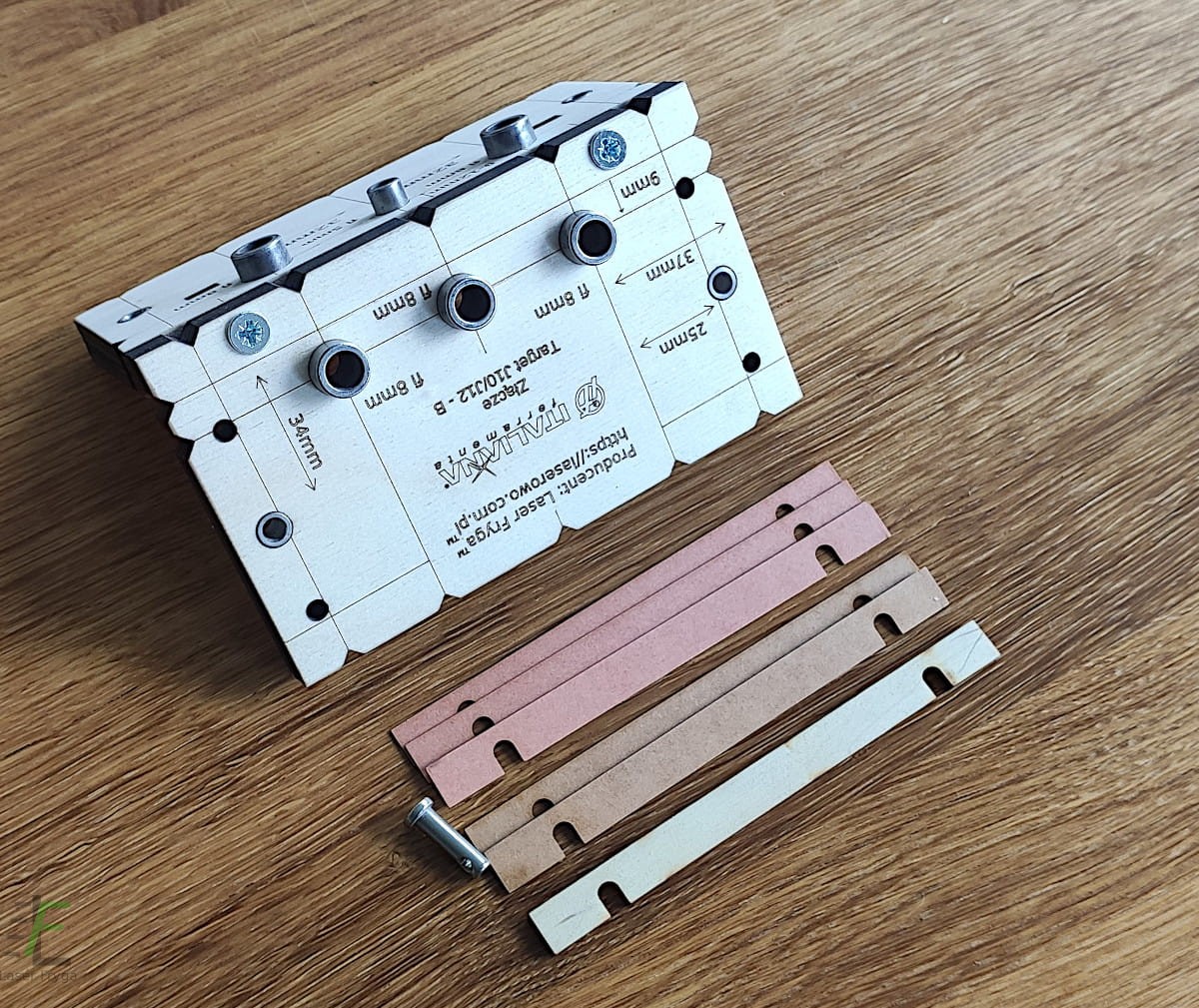

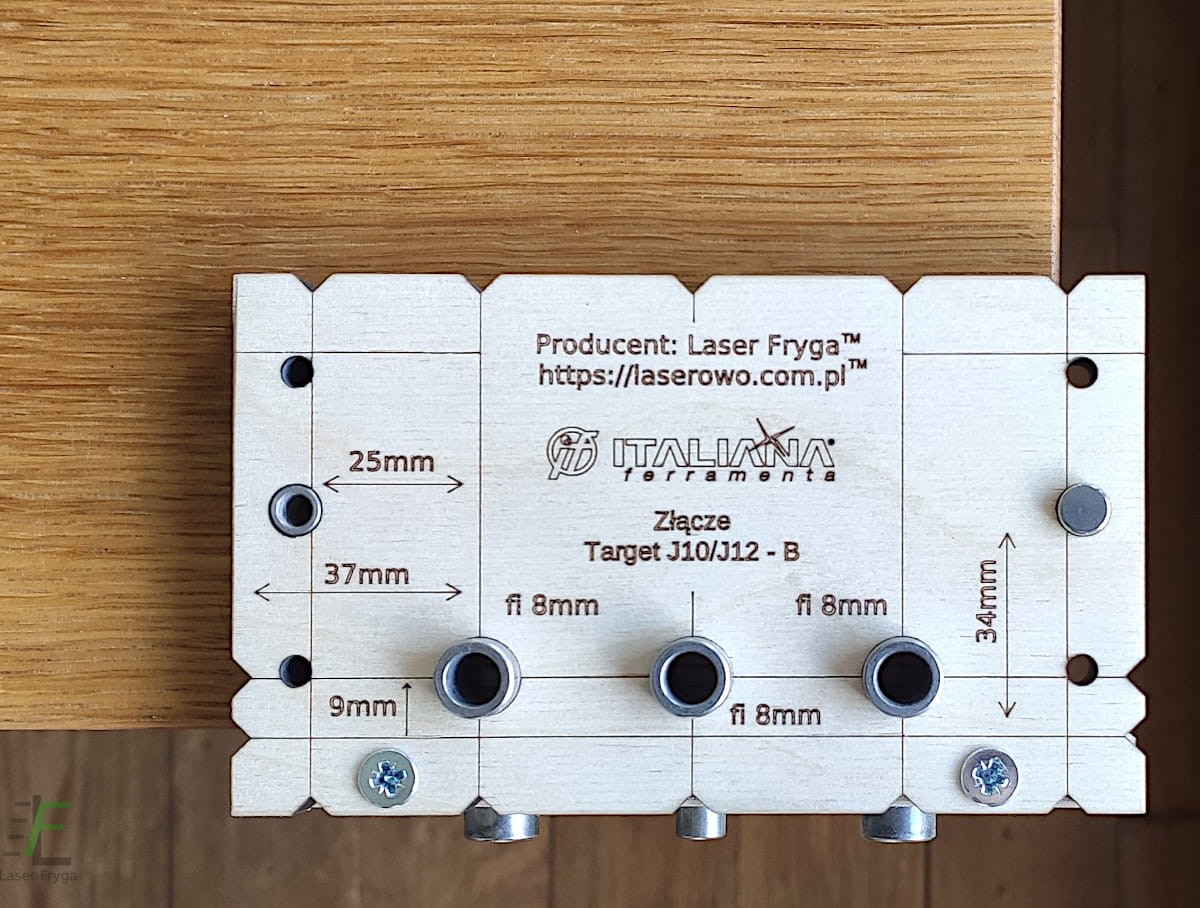

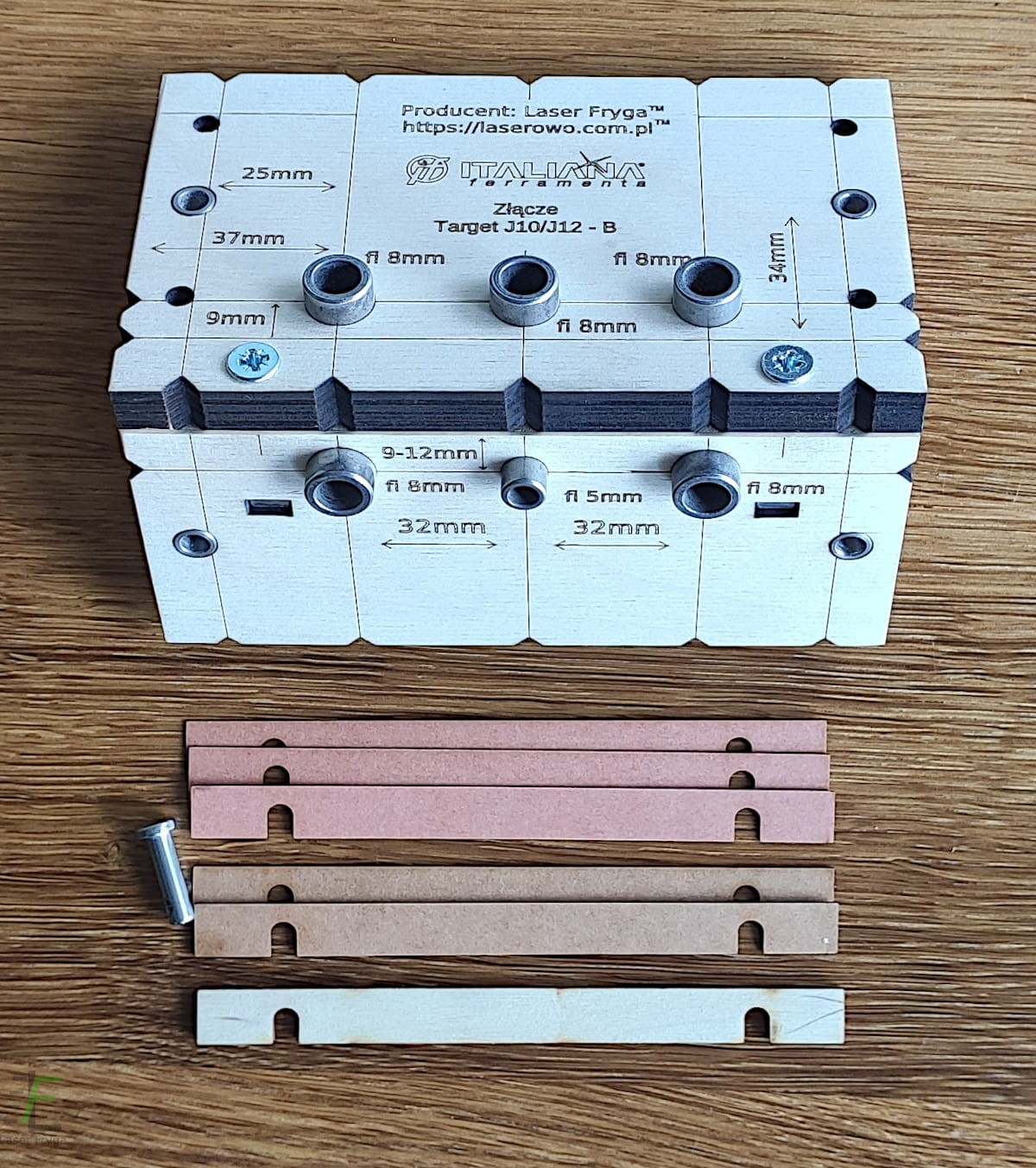

Szablon B umożliwia nawiercanie otworów pod kołki oraz pod trzepień o średnicy 5 lub 8mm.

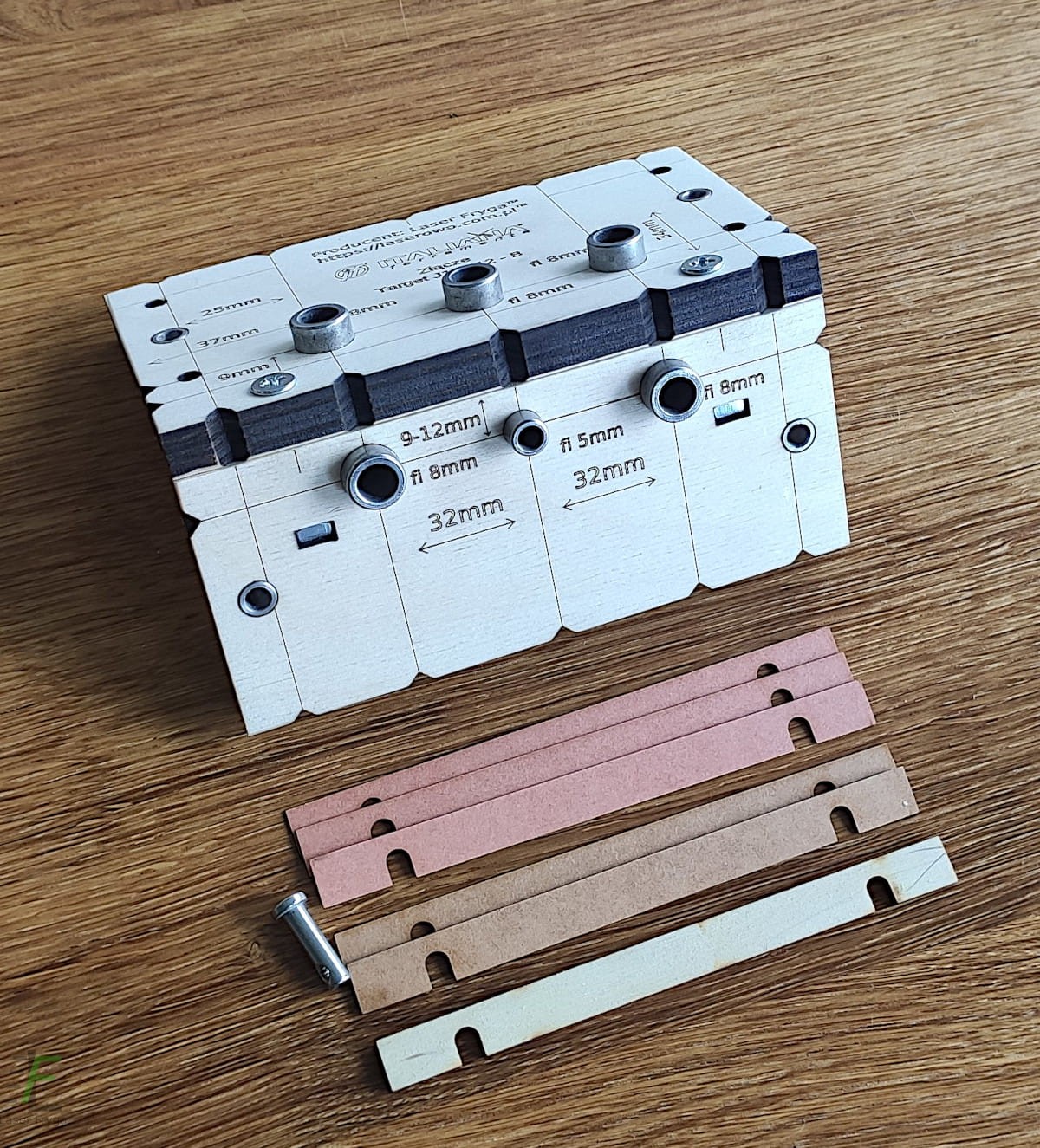

Szablon B ustawiony do nawiercania otworów pod trzepień

Szablon B ustawiony do nawiercania otworów pod trzpień 5mm (EURO 5mm)

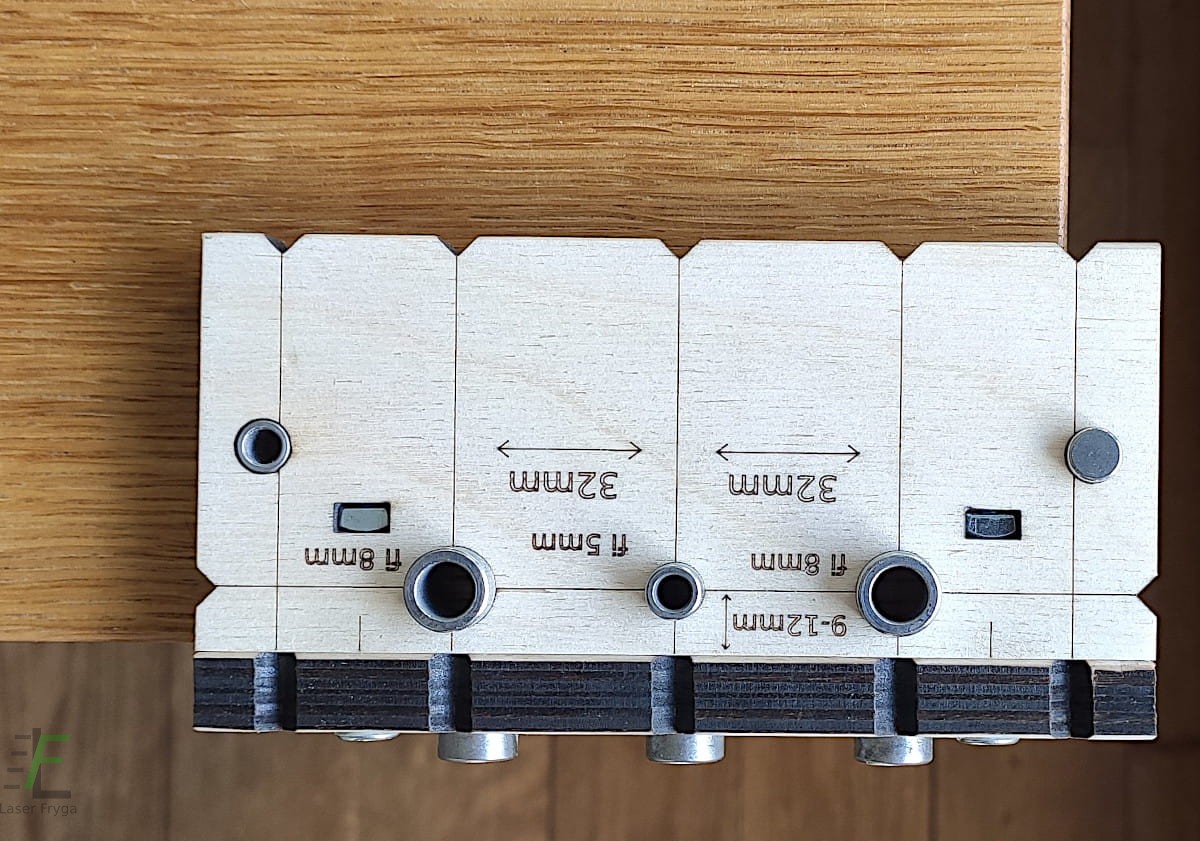

Szablon B ustawiony pod nawiercanie pod trzpień 8mm

Szablon B ustawiony do nawiercania otworów pod trzpień 8mm



Sposób montażu

Pozycjonowanie ułatwiają wsuwane piny do pozycjonowania oraz linie wygrawerowane na szablonie. Duże powierzchnie z boków ułatwiają docisk szablonu ściskiem stolarskim.

Płytki w szablonie są połączone za pomocą śrub M5 co gwarantuje możliwość ich wielokrotnego skręcania i rozkręcania bez utraty pierwotnej dokładności.



Sklejka 12mm,

Wymiary górna płytka:  Szablon A - 138x91mm, Szablon B - 138x82mm

Wymiary płytki dolnej: Szablon A - 138x36mm, Szablon B - 138x61mm
