Szablon do wykonywania połączeń czop/wpust - v2

Szablon do wykonywania połączeń czop/wpust za pomocą frezarki górnowrzecionowej - v2

Dostępne są trzy konfiguracje szablonu:

Zestaw A - zawiera samą bazę bez odbojników

Zestaw B - zawiera bazę z odbojnikami z jesionu

Zestaw C - zawiera bazę z odbojnikami z jesionu oraz stopą do frezarki wraz z jedną tulejką kopiującą. Średnicę tulejki proszę podać w informacjach do zamówienia.

Dostępne średnice 8, 10, 12, 20 I 30mm.

Otwory montażowe w stopie do samodzielnego wykonanie.

Średnica stopy fi 150mm.

Pole robocze szablonu zostało powiększone do 150x220mm.

Połączenie wykonujemy z użyciem frezarki, szablonu i zestawu frez+pierścień kopiujący lub frez z łożyskiem. Szablony mogą być mocowane do obrabianych belek za pomocą śrub lub ścisków.

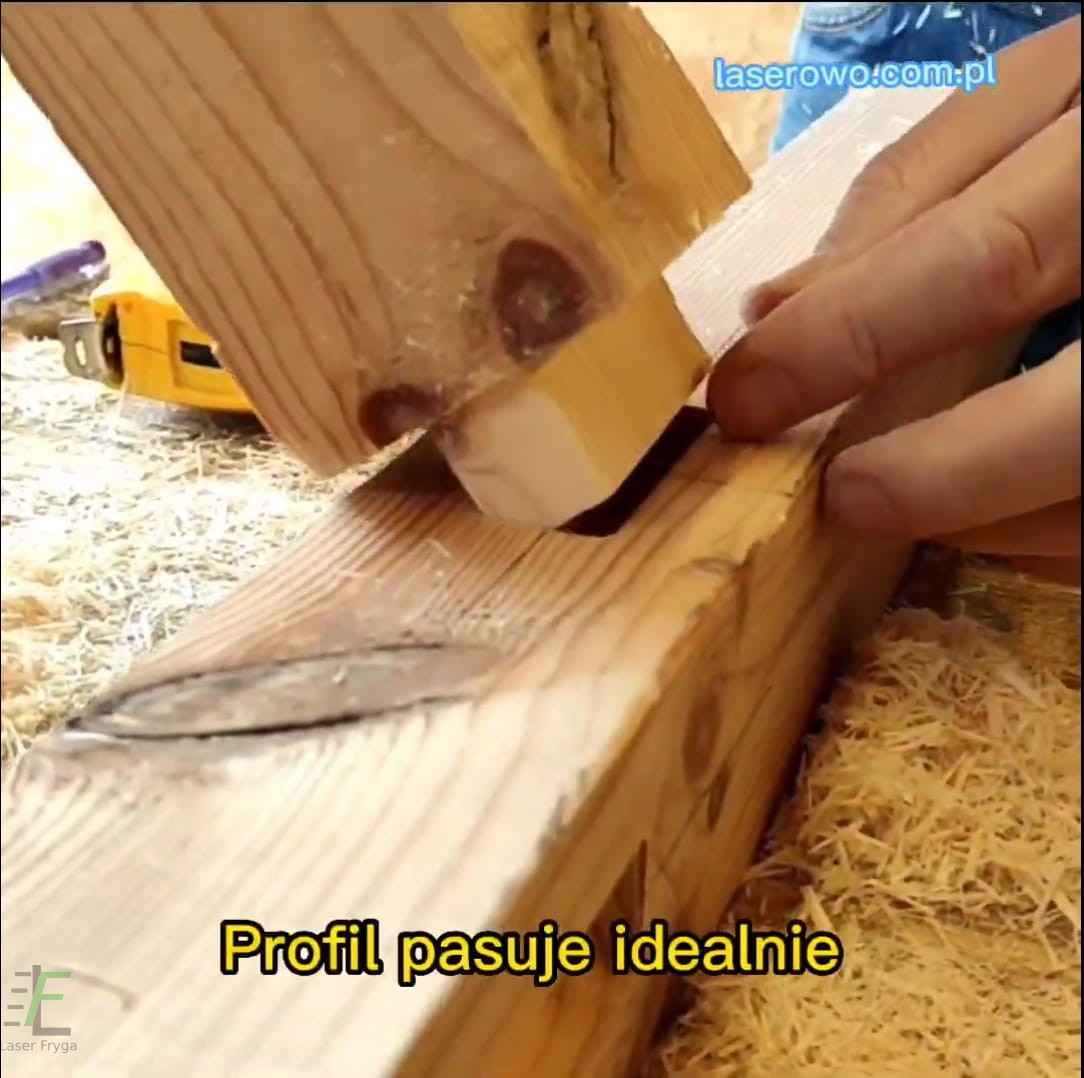

Poprawnie wykonane połączenie tego typu jest niewidoczne i jednocześnie bardzo trwałe. co znacząco poprawia aspekt wizualny konstrukcji.

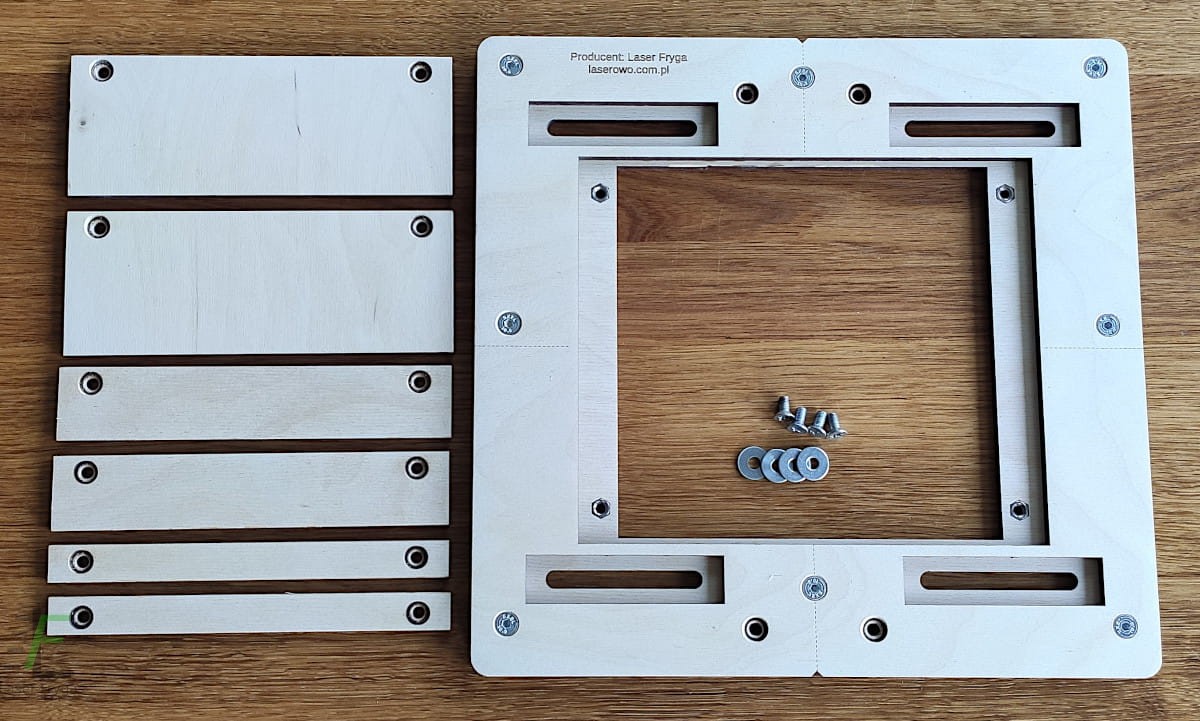

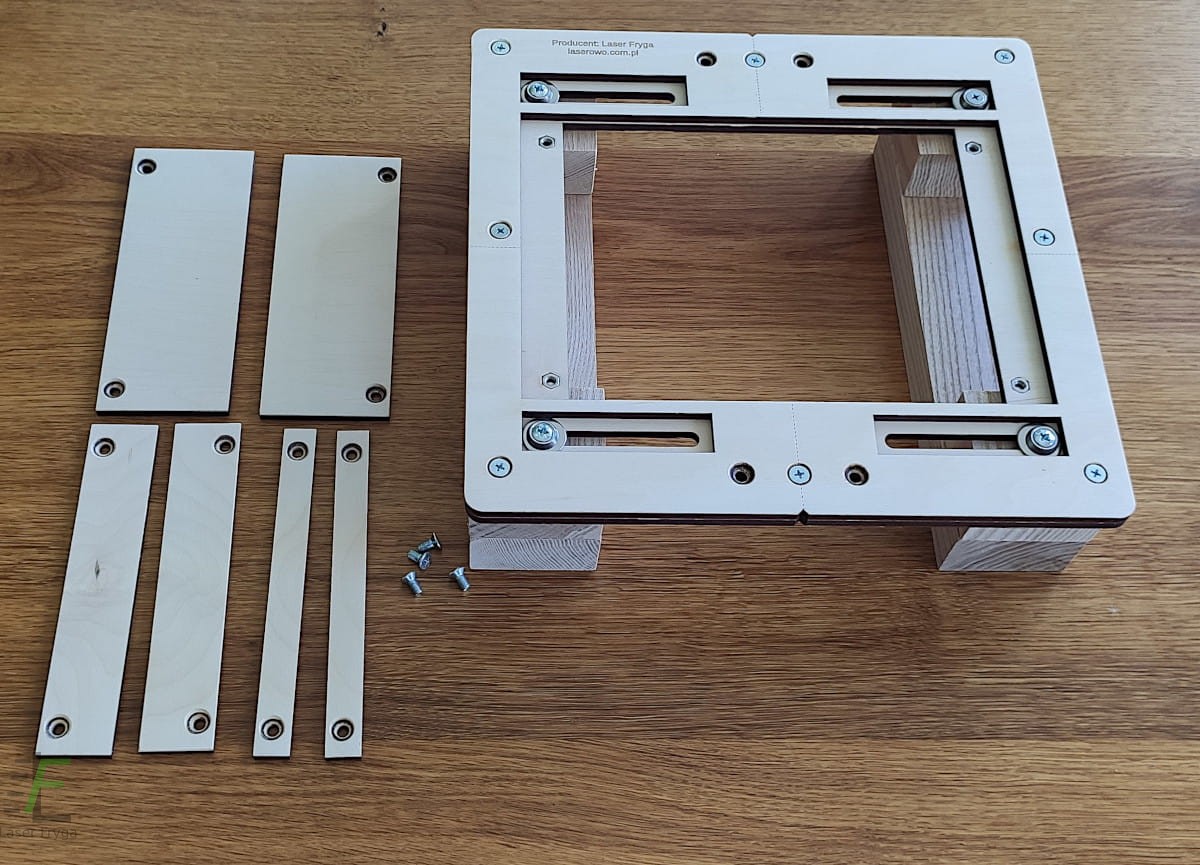

Szablon zbudowany jest z bazy i wymiennym insertów. Na poniższych zdjęciach pokazujemy jego różne konfiguracje.

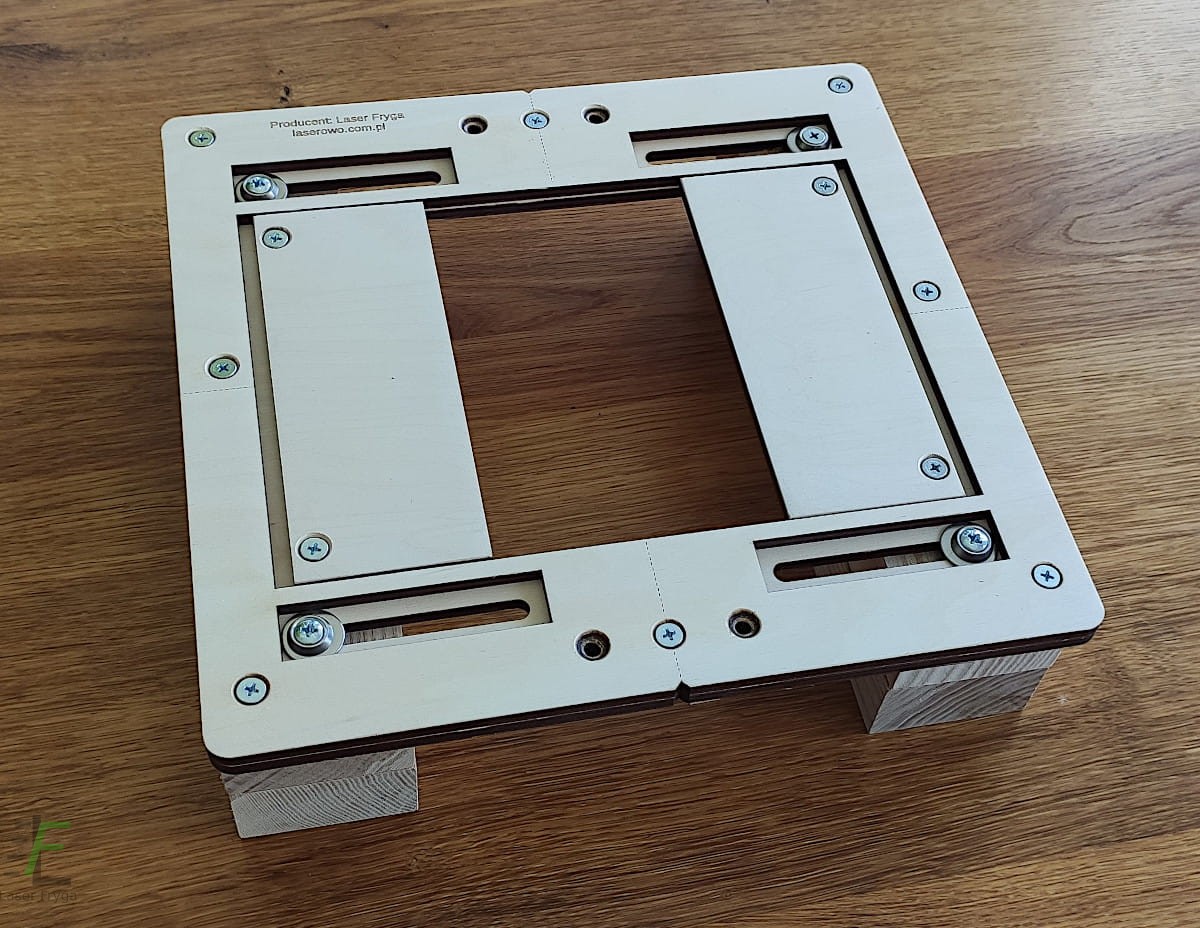

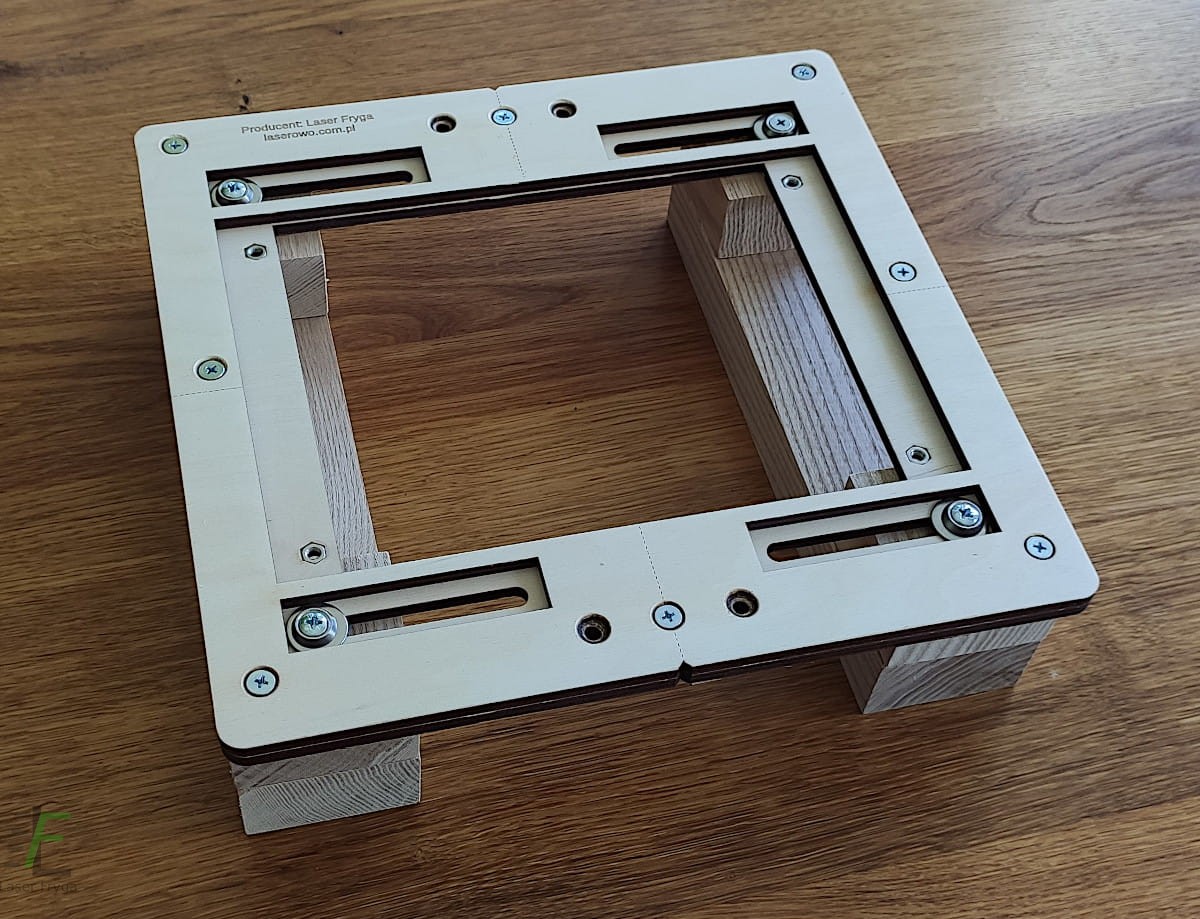

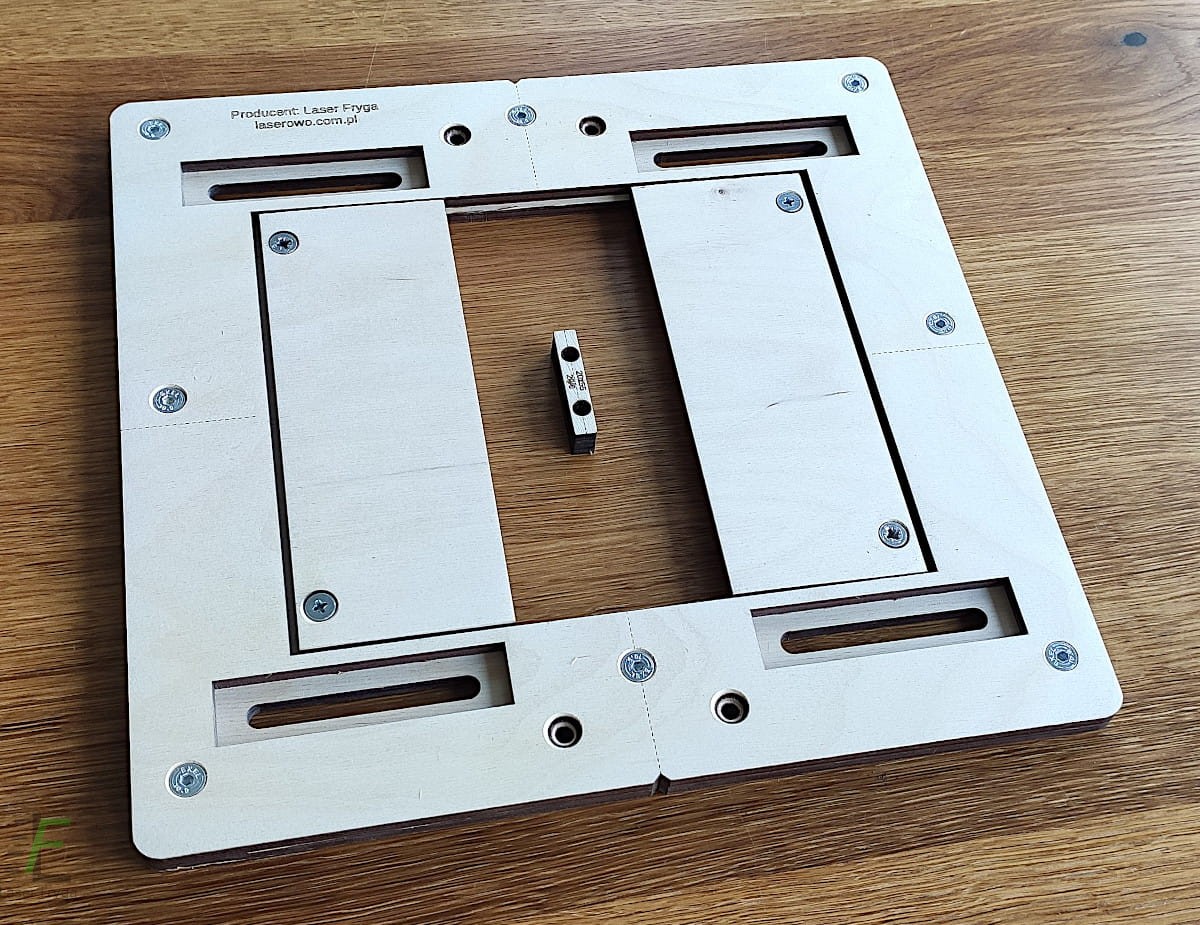

Baza bez insertu, z odbojnikami z jesionu.

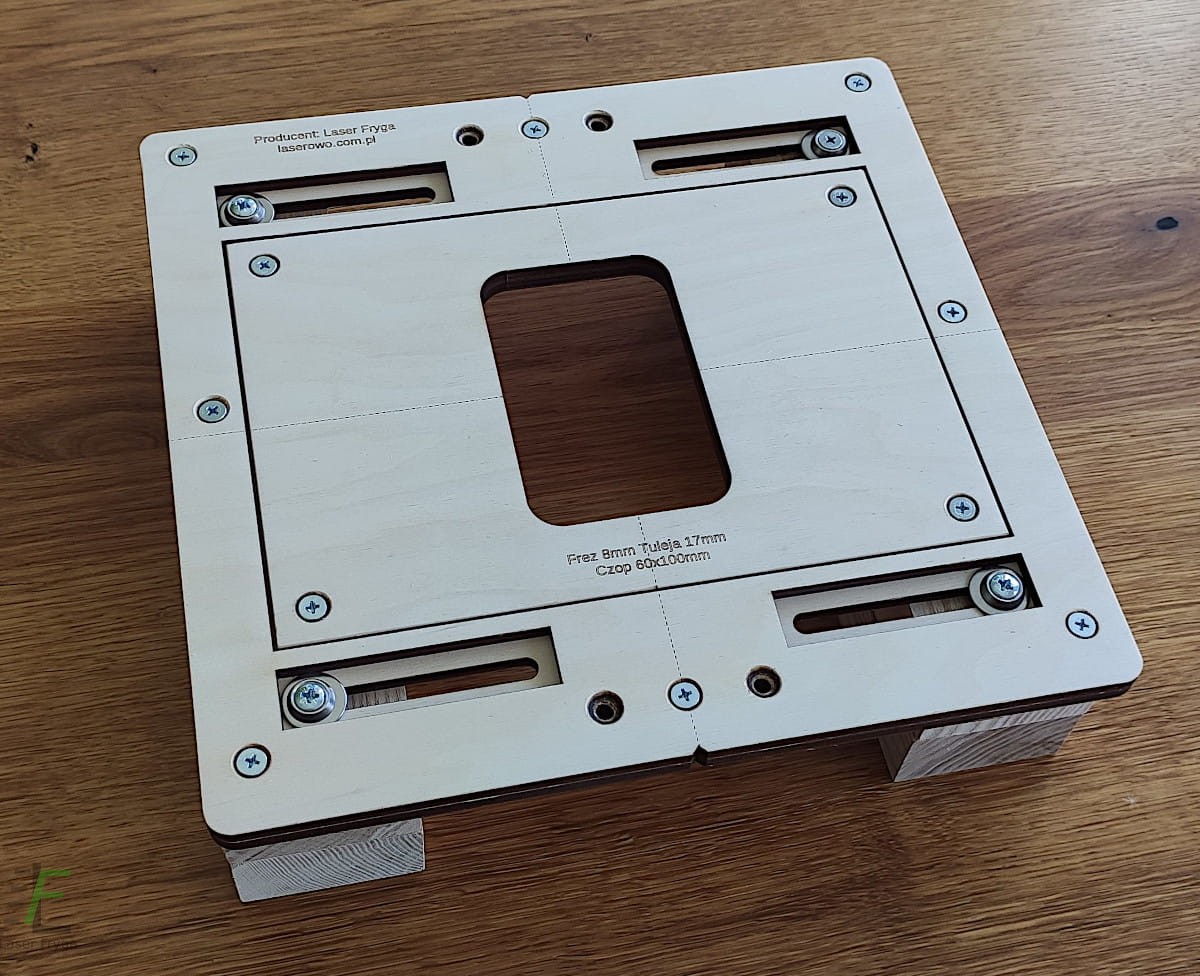

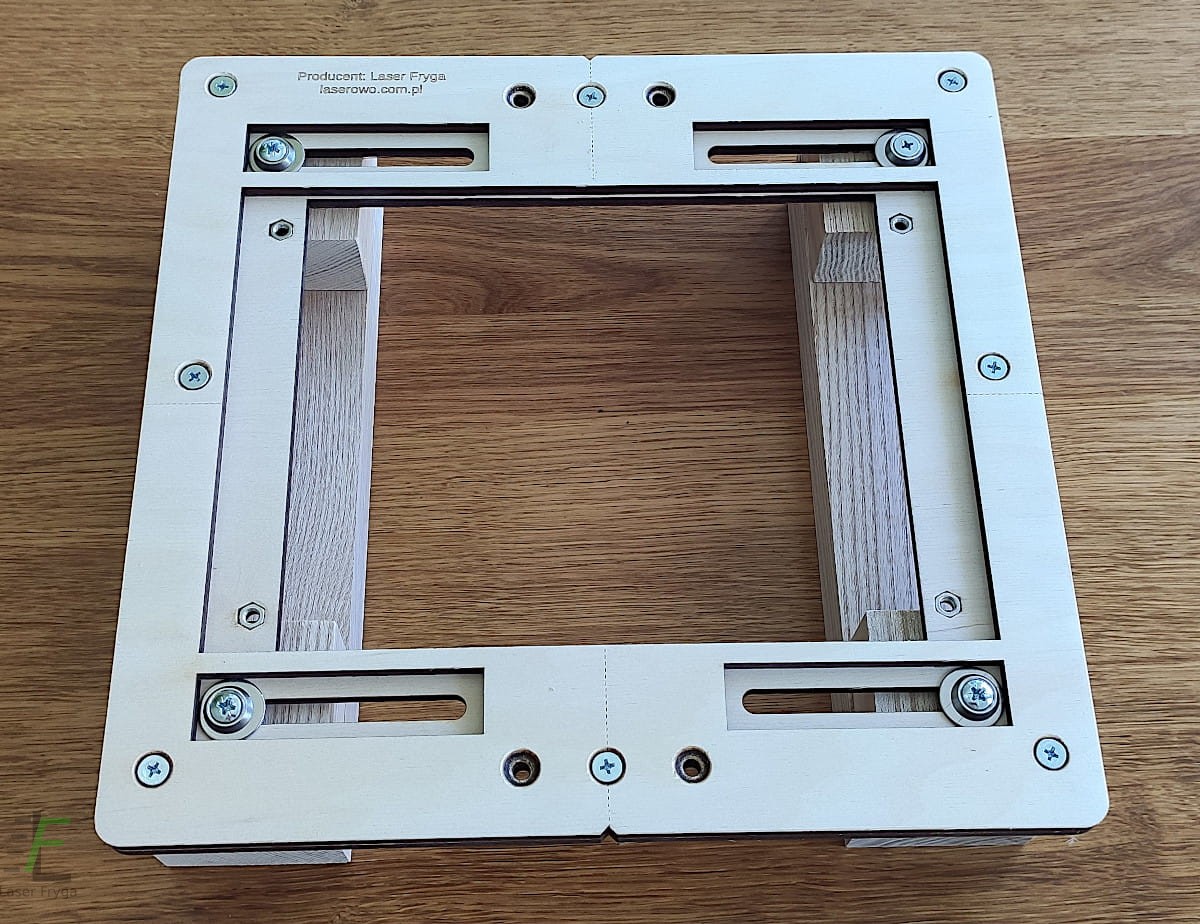

Baza z insertem oraz odbojnikami z jesionu.

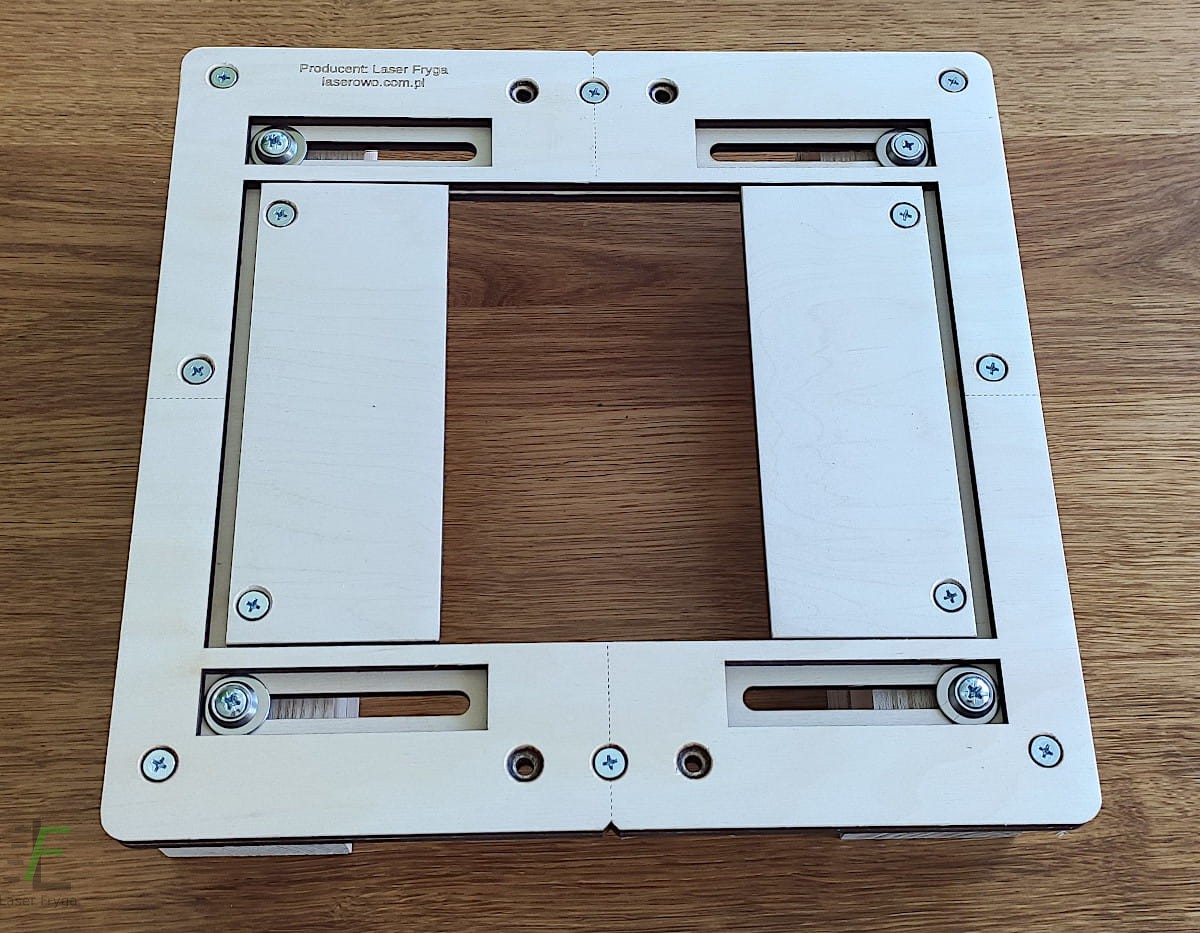

Baza z bocznymi wkładkami (zapobiegają wpadania stopy frezarki do środka w przypadku frezowania małych czopów).

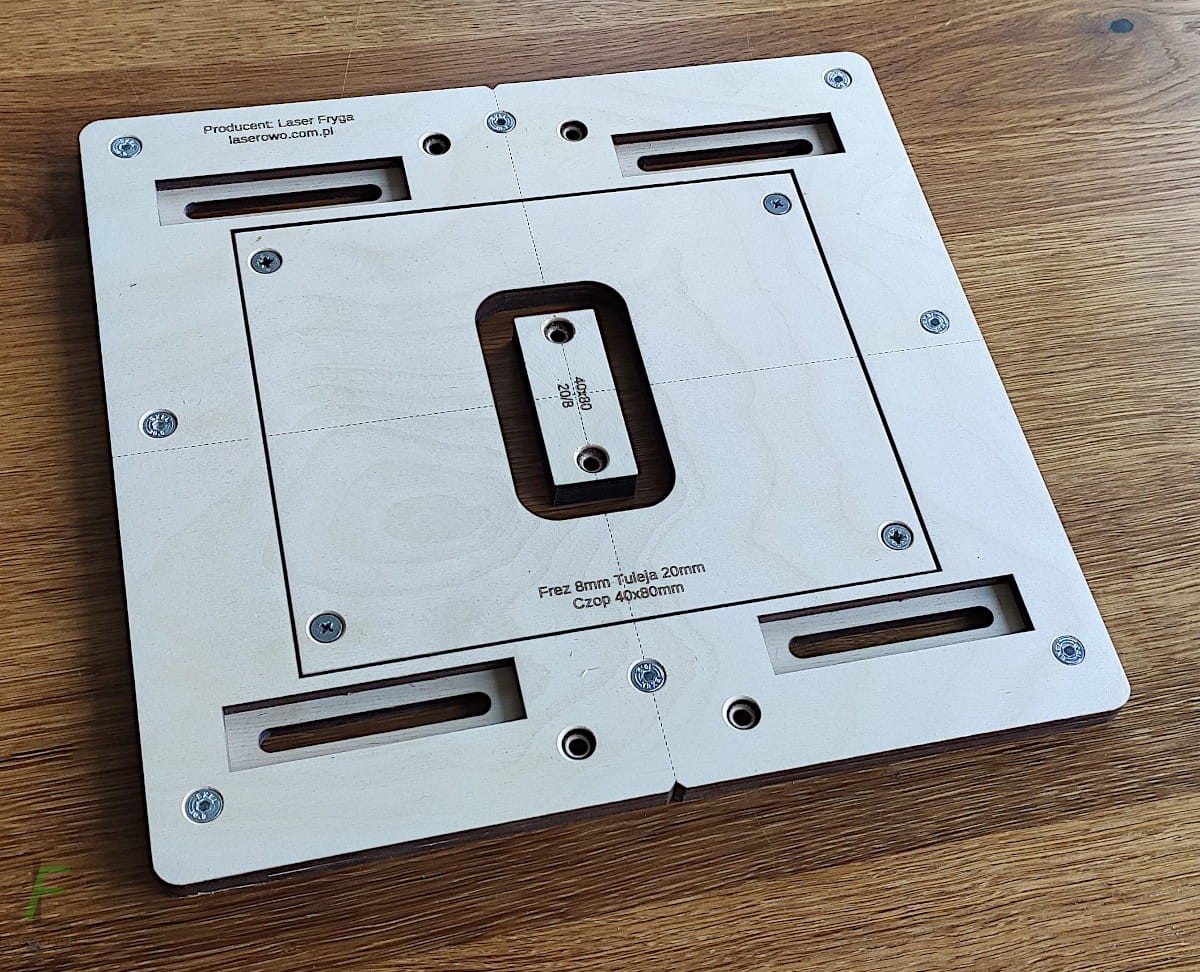

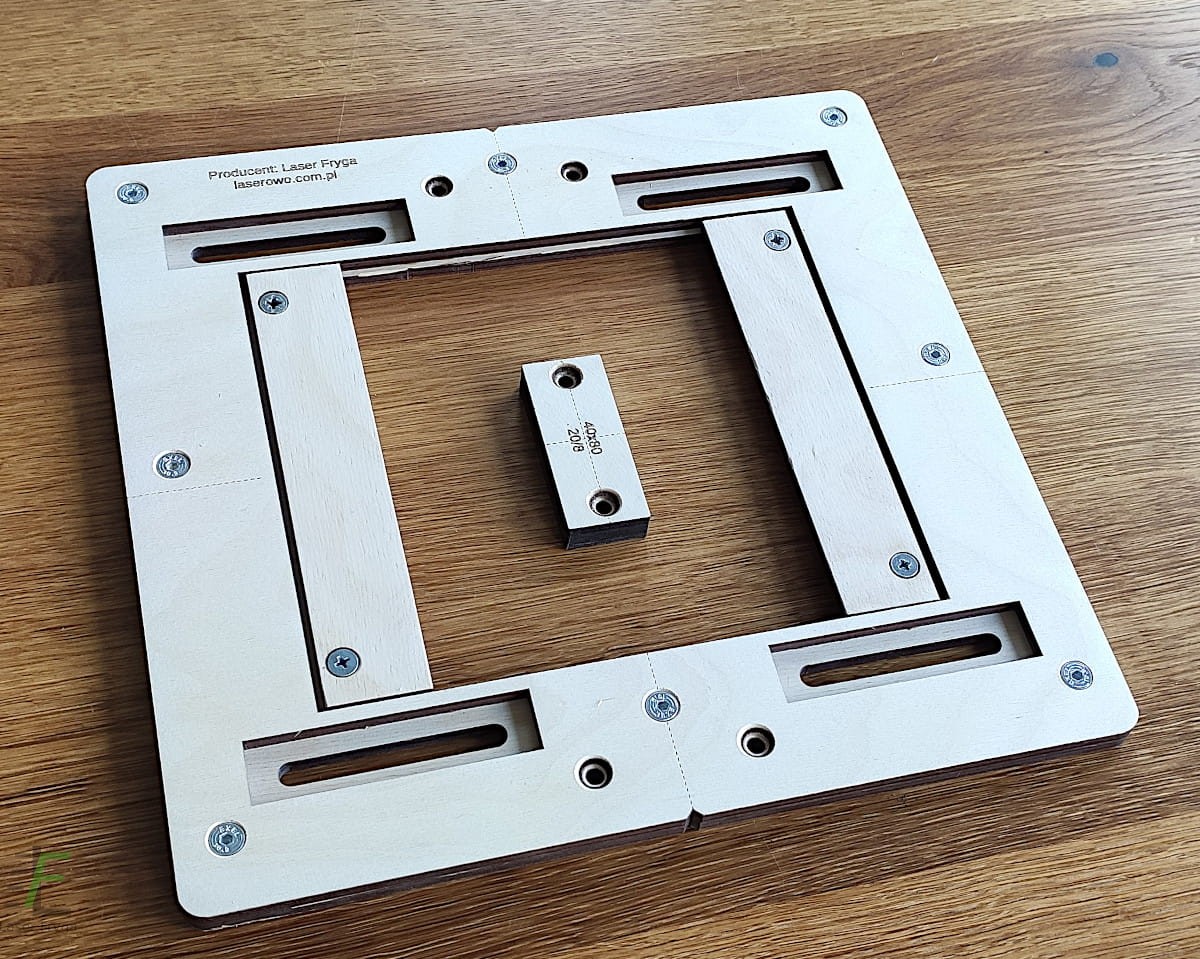

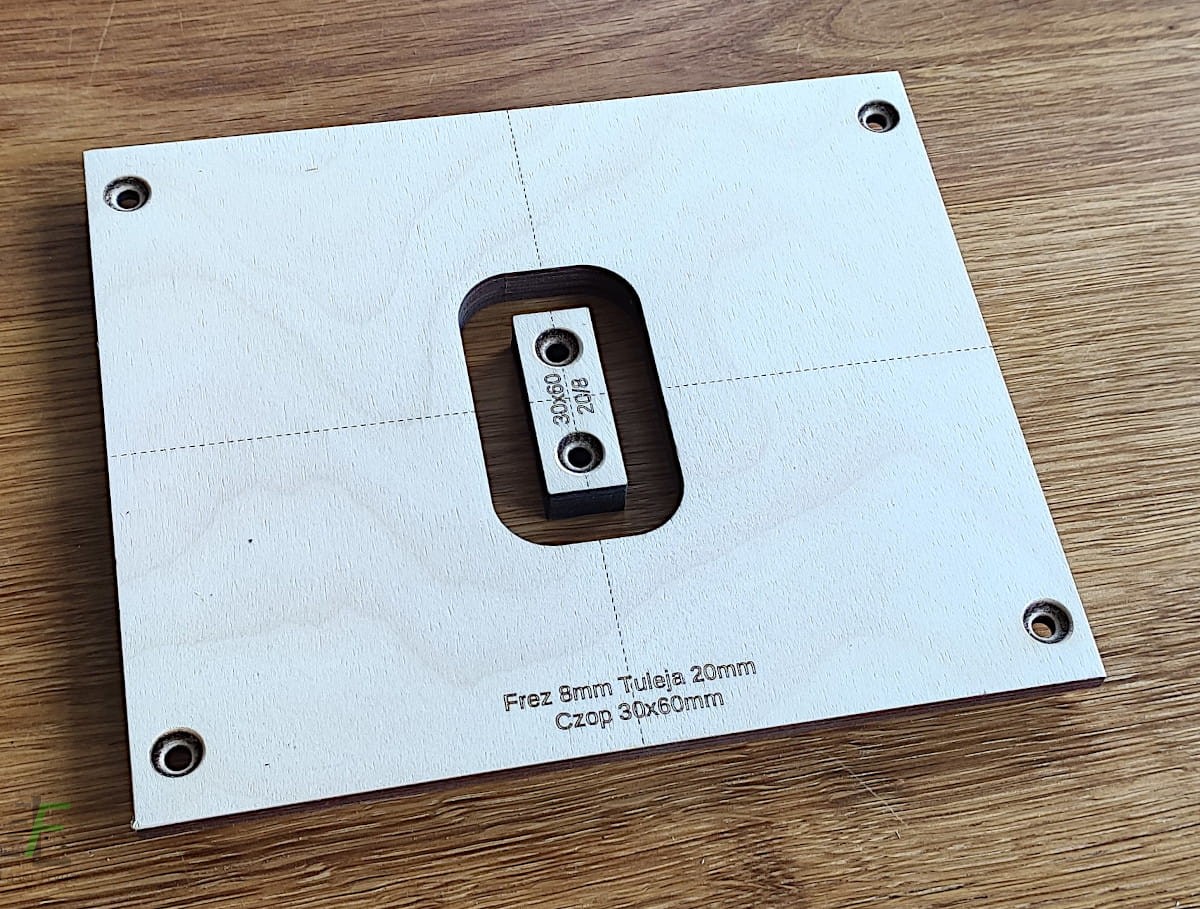

W skład insertu wchodzi mocowany do bazy szablon do frezowaniu wpustu oraz szablon do frezowania czopa.

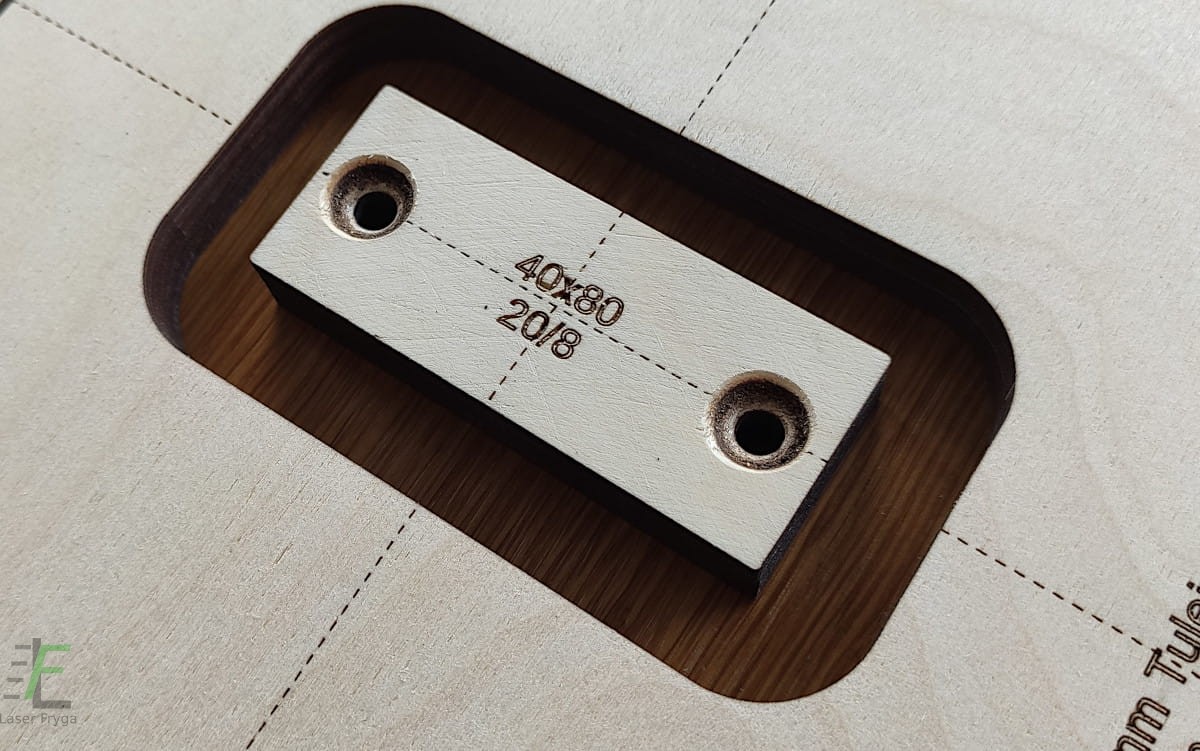

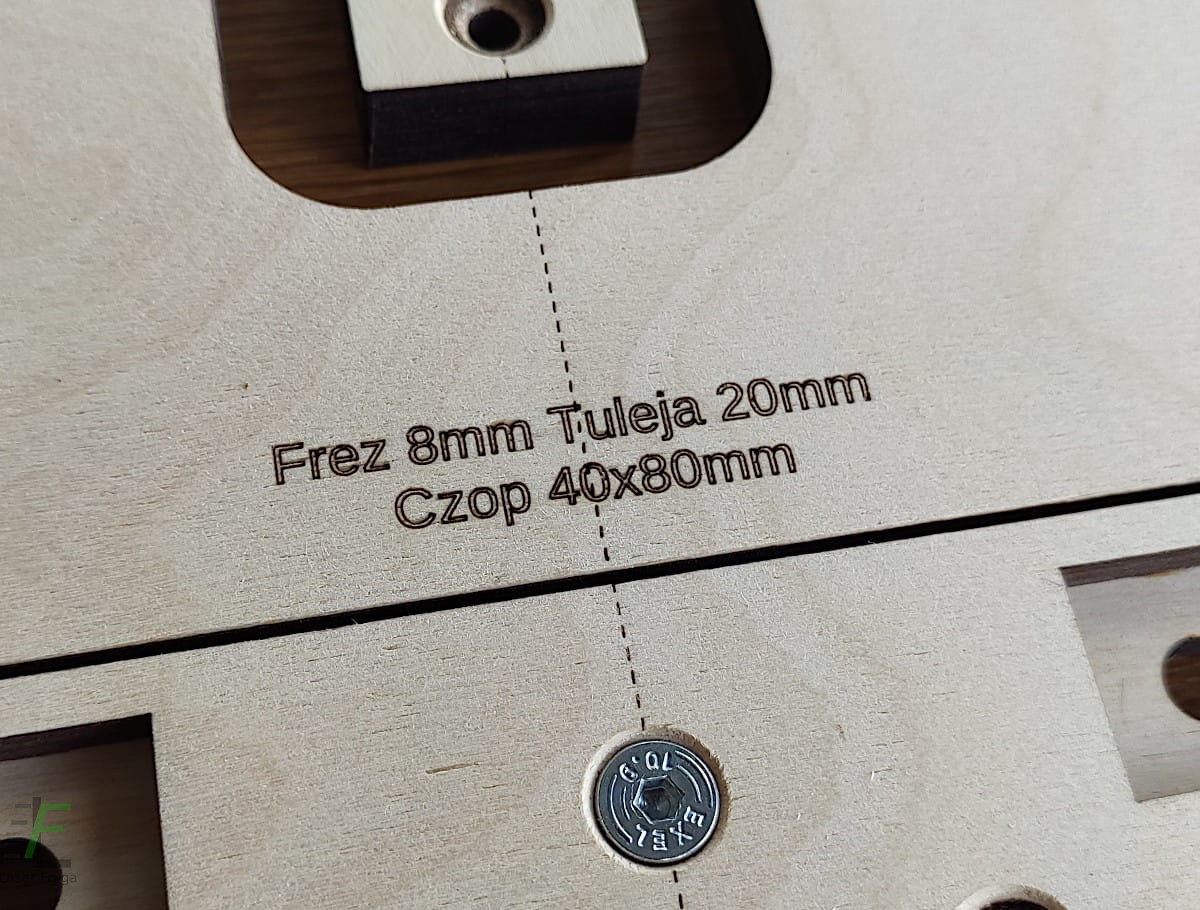

Każdy insert jest czytelnie opisany (wymiary insertu, średnica pierścienia kopiującego i frezu).

Inserty są projektowane pod właściwy zestaw frez, pierścień kopiujący. Dostępna jest również wersja pod frez z łożyskiem. W przypadku zamówienia tej wersji proszę w Uwagach do zamówienia podać średnicę frezu.

Jeśli nie ma takiego zestawu w opcjach wyboru proszę wybrać opcję Inne i wpisać rozmiar frezu i pierścienia w Uwagach do zamówienia.

Produkt można dowolnie skonfigurować i zamówić w różnych wariantach. Na przykład:

1. Baza z jednym lub kilkoma insertami

2. Samą bazę

3. Same inserty

4. Komplet odbojników

Pozwala to na zakup wersji startowej (np z jednym insertem bez odbojników), przetestowanie i późniejsze dokupienie Insertów w innych rozmiarach.

Film pokazuje poszczególne etapy wykonywania połączenia - kantówka 60x60 (wersja krótka filmu)

Film pokazuje poszczególne etapy wykonywania połączenia - kantówka 60x60 (wersja pełna filmu)

Film pokazuje poszczególne etapy wykonywania połączenia - kantówka 90x90.

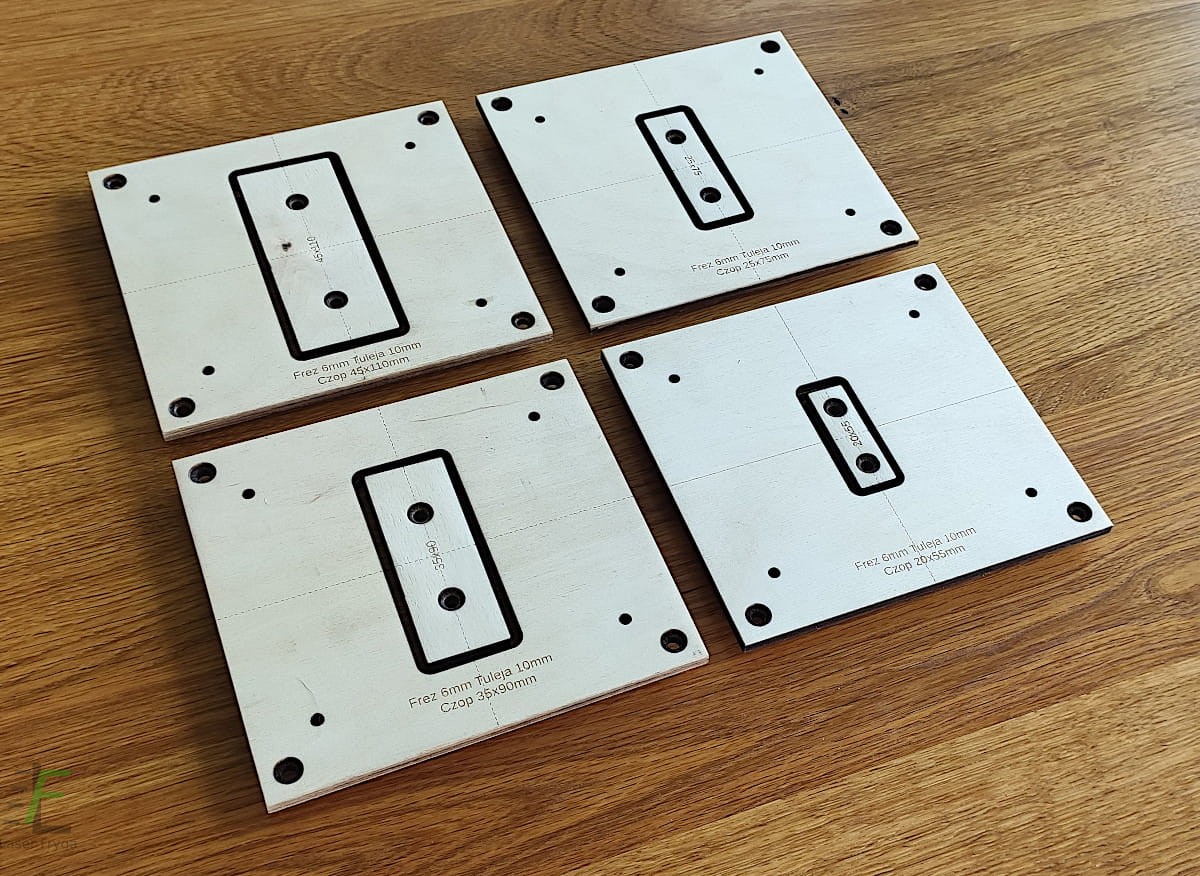

Przykładowy zestaw 4 insertów o wielkościach czopu:

- 20x55mm,

- 25x75mm,

- 35x90mm,

- 45x110mm.

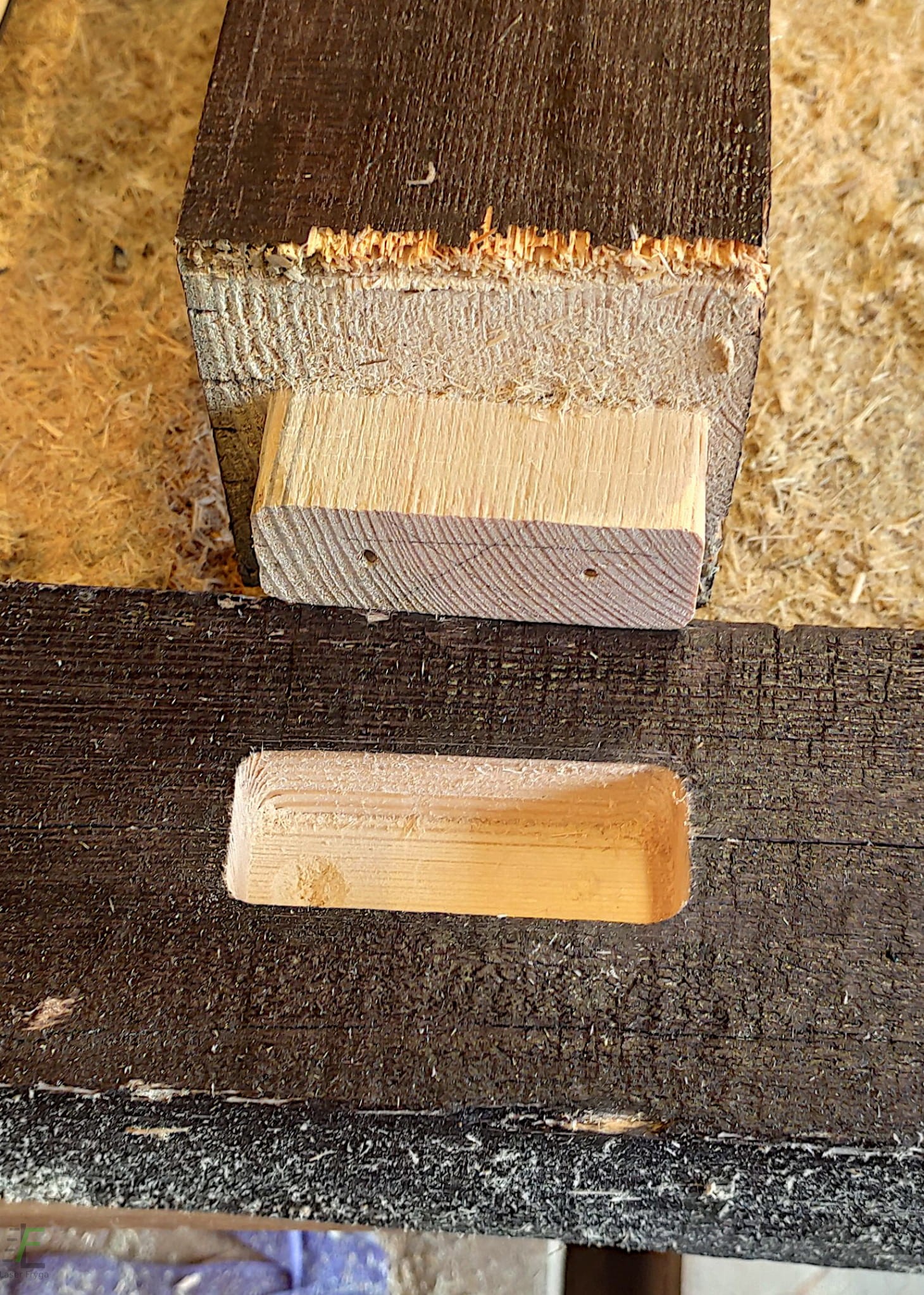

Wizualizacja efektu frezowania na kantówkach 60, 80, 100, 120mm.

Jeśli wymiary czopa mają być  inne niż standardowe może wpisać oczekiwane w opcjach do zamówienia.

Szablon do wpustów może być montowany za pomocą ścisków (docisk odbojnika do kantówki) lub śrub wkręcanych w kantówkę.

Szablon do czopów montujemy ściskami dociskając odbojniki do kantówki. Zapewnia to sztywną platformę po której może poruszać się stopa frezarki.

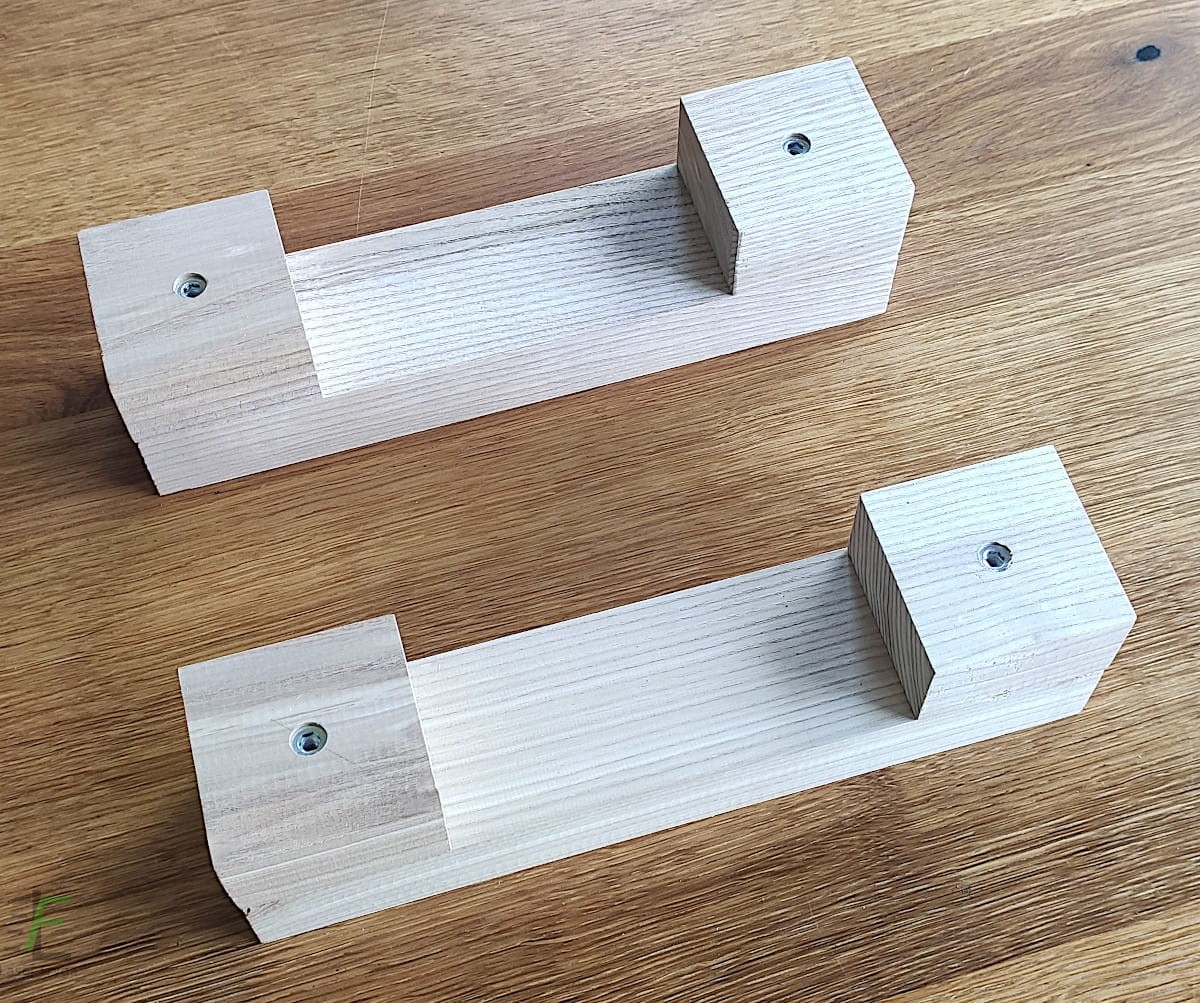

Odbojniki są wykonane jesionu - przeszlifowane, surowe.

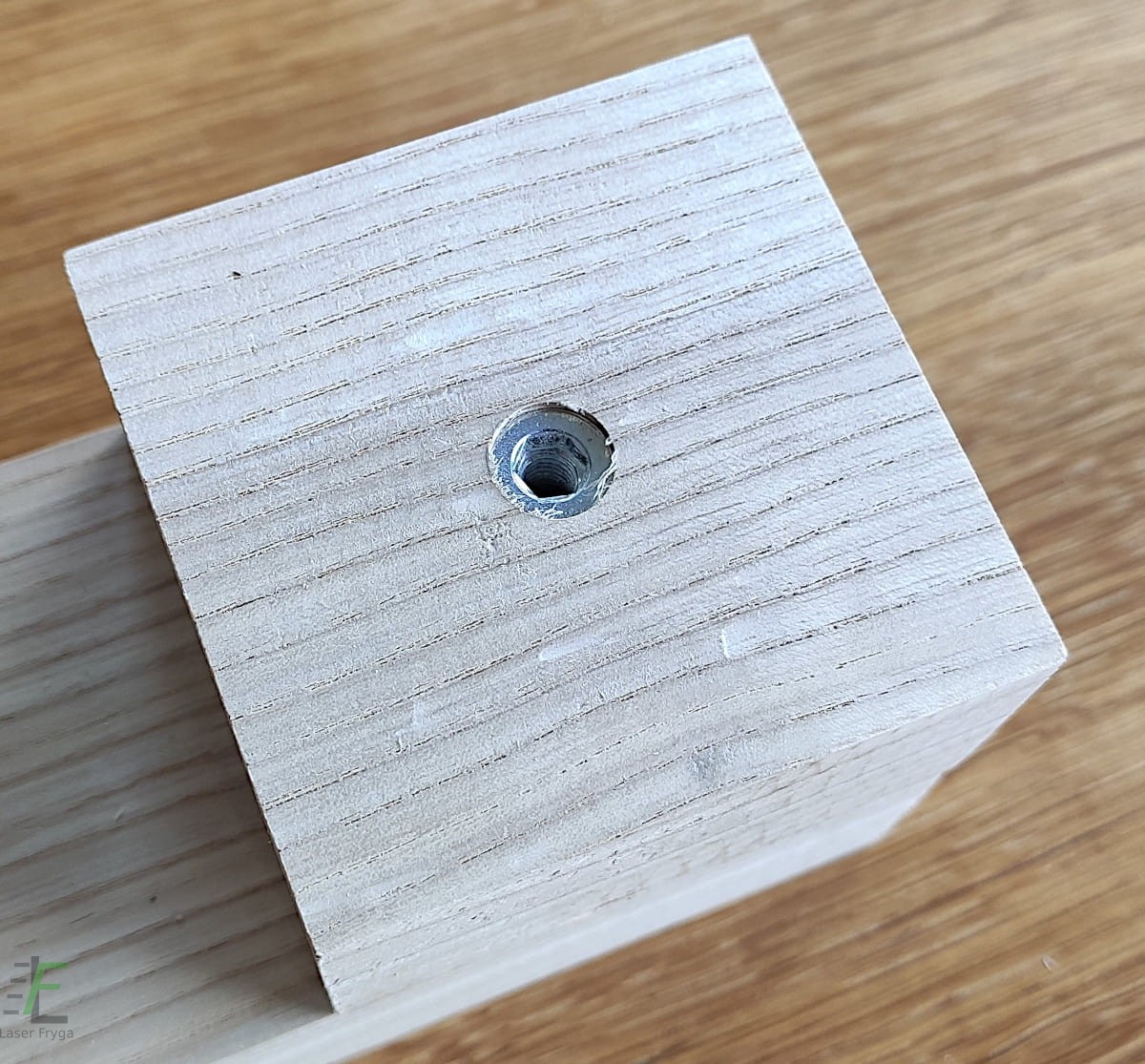

W otworach mufy pod gwint M5 co gwarantuje pewne połączenie i długą żywotność odbojnika.

Ze względu na swoją twardość jesion zapewnia dużą trwałość oraz stabilność podczas frezowania.

Wymiary szablonu:

Baza: 290x280x12mm

Inserty: 200x170x12mm - maksymalny wymiar roboczy 160x160mm, wymiar może się zmienić w zależności od użytego zestawu frez/pierścień kopiujący.

Szablon wykony z surowej sklejki o grubości 12mm.
