Szablon do HobaFix HF

Z pomocą szablonu:

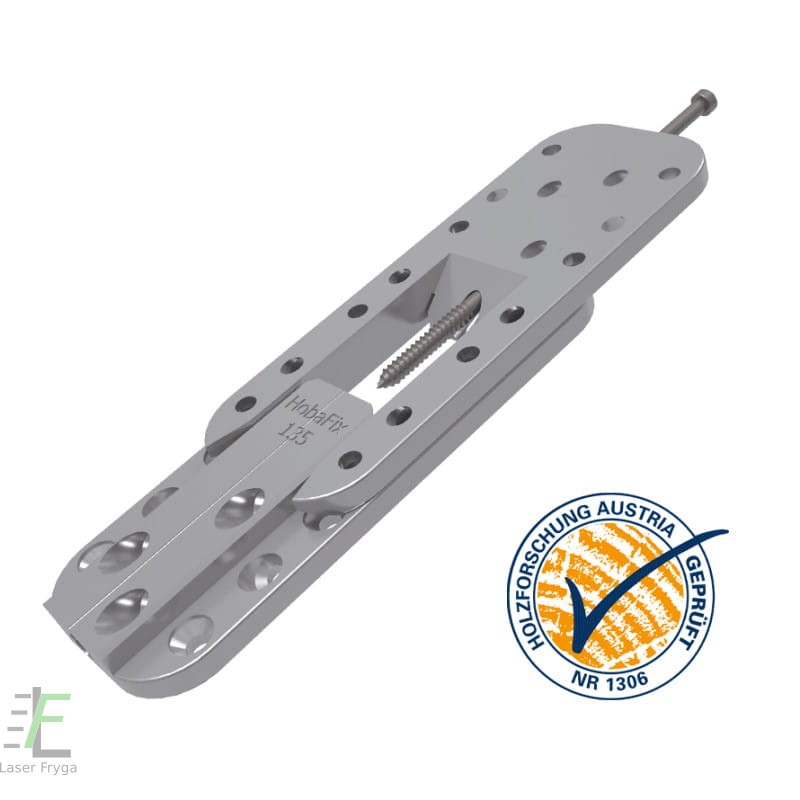

• Wyfrezujesz otwory pod złączki HobaFix (szerokość 50mm) firmy SIGHA,

Potrzebne narzędzia:

• frez z łożyskiem lub frez i tulejka kopiująca (kopiał),
• wkręty do zamocowania szablonu - min 2 szt,
• frezarka górnowrzecionowa.

Zdjęcia produktu

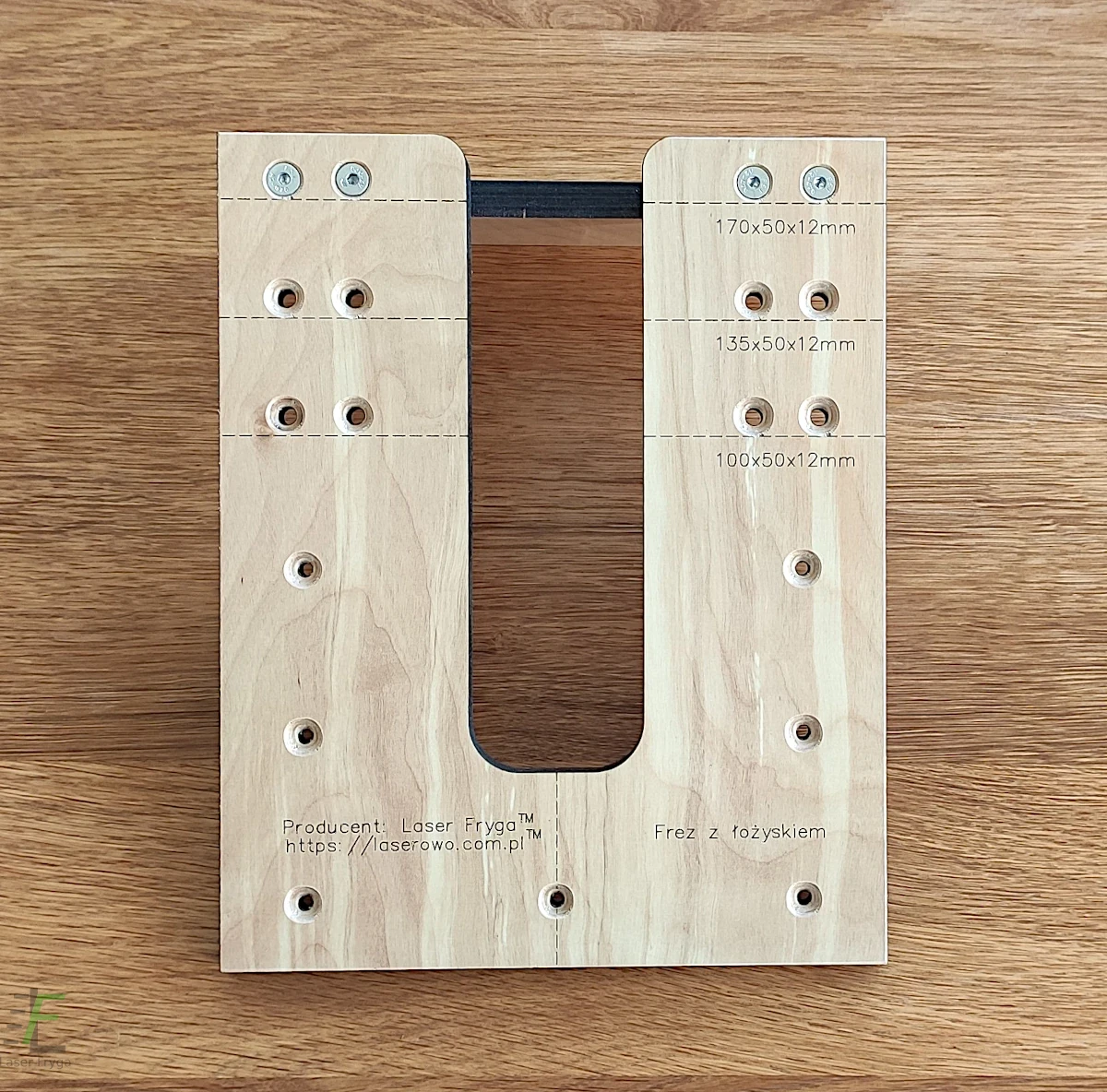

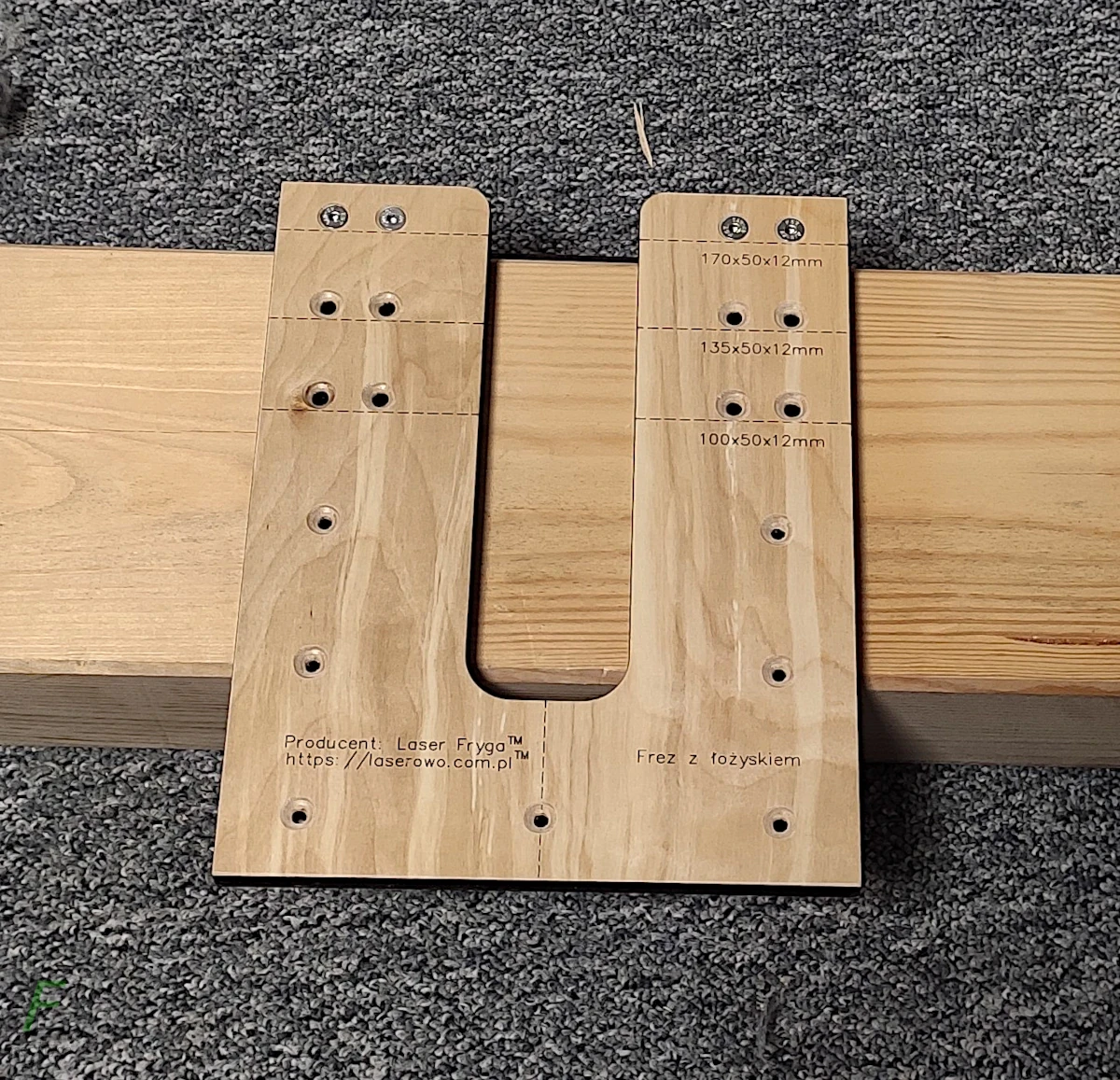

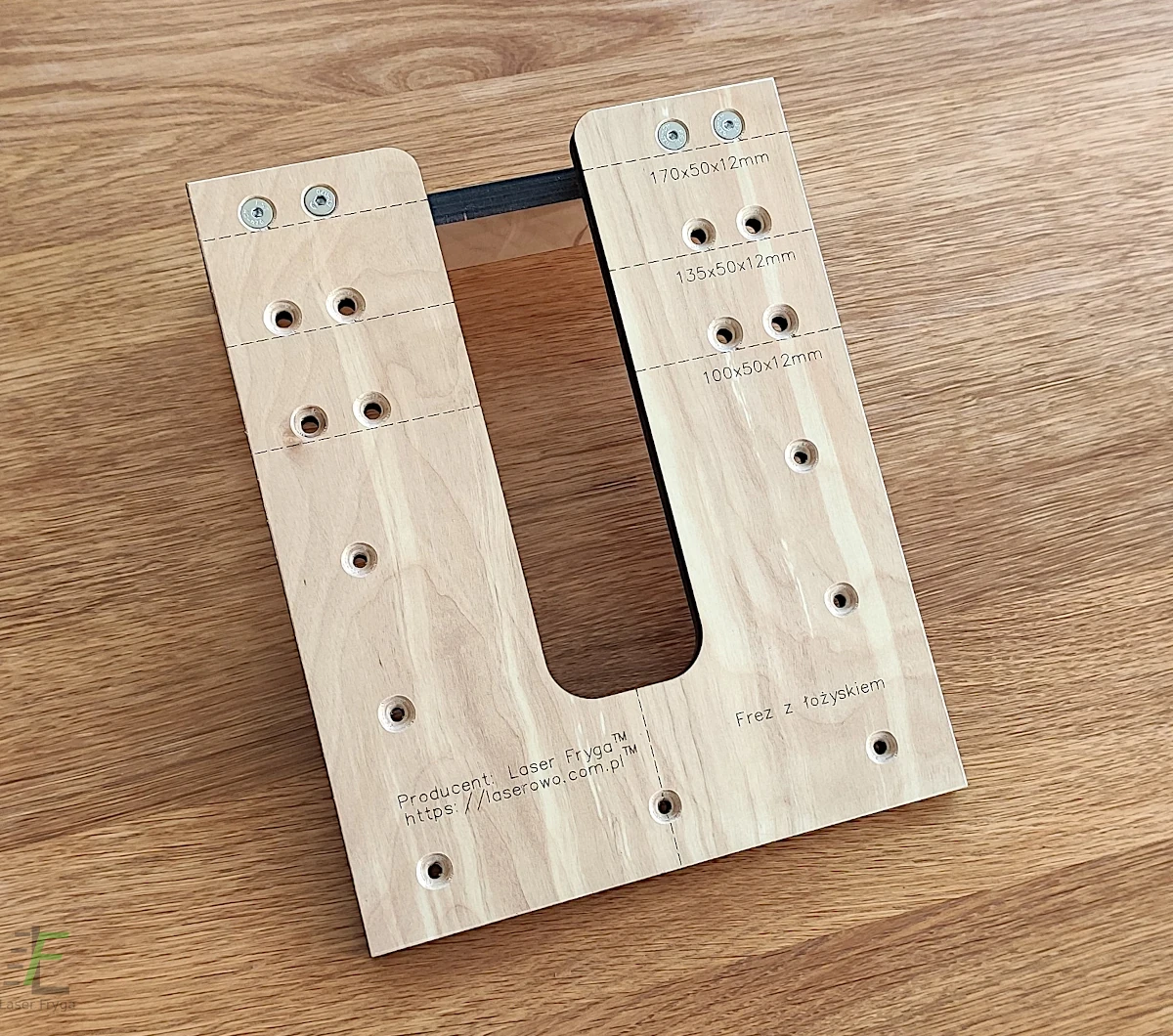

Szablon przygotowany do pracy z łacznikiem HobaFix o wysokości 170mm

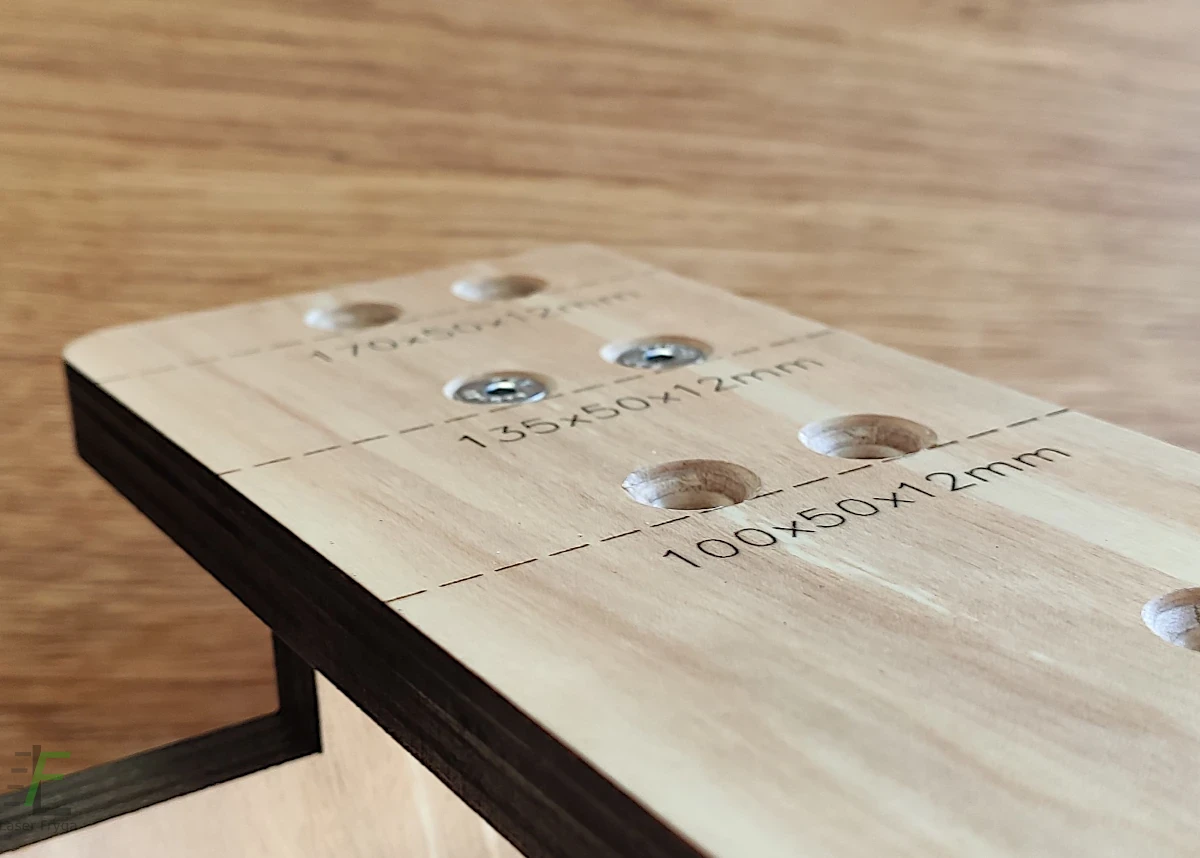

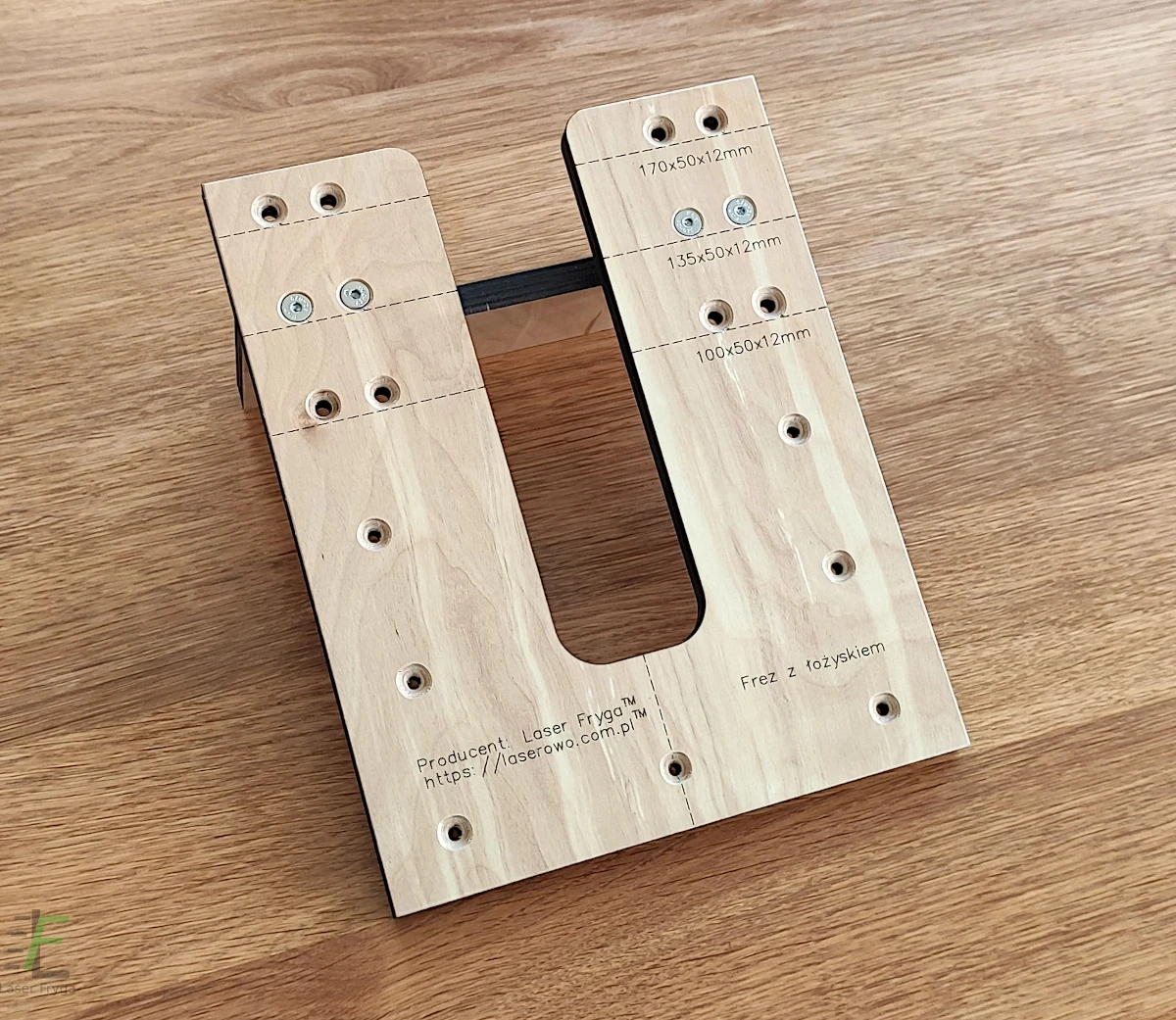

Szablon przygotowany do pracy z łacznikiem HobaFix o wysokości 135mm

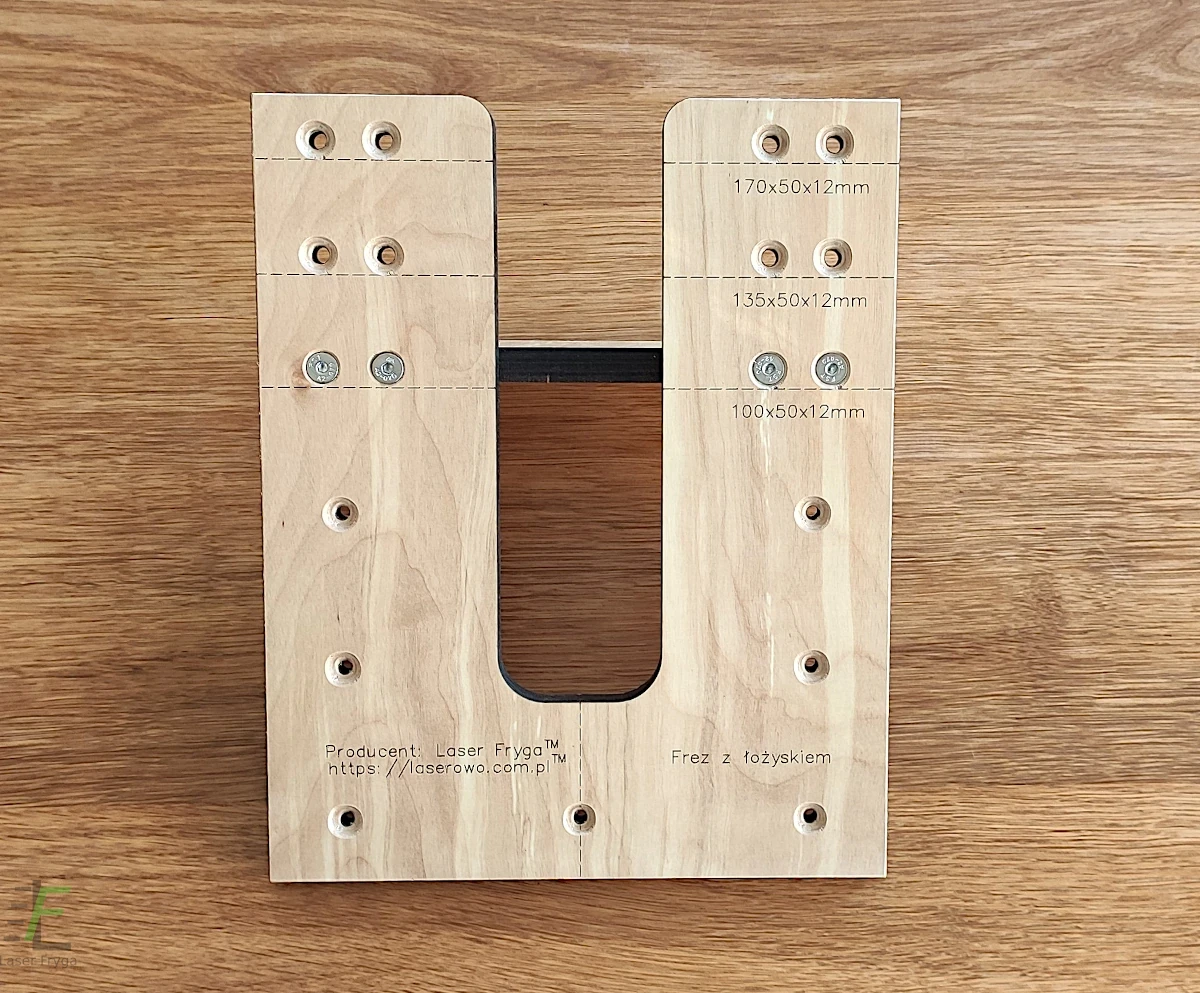

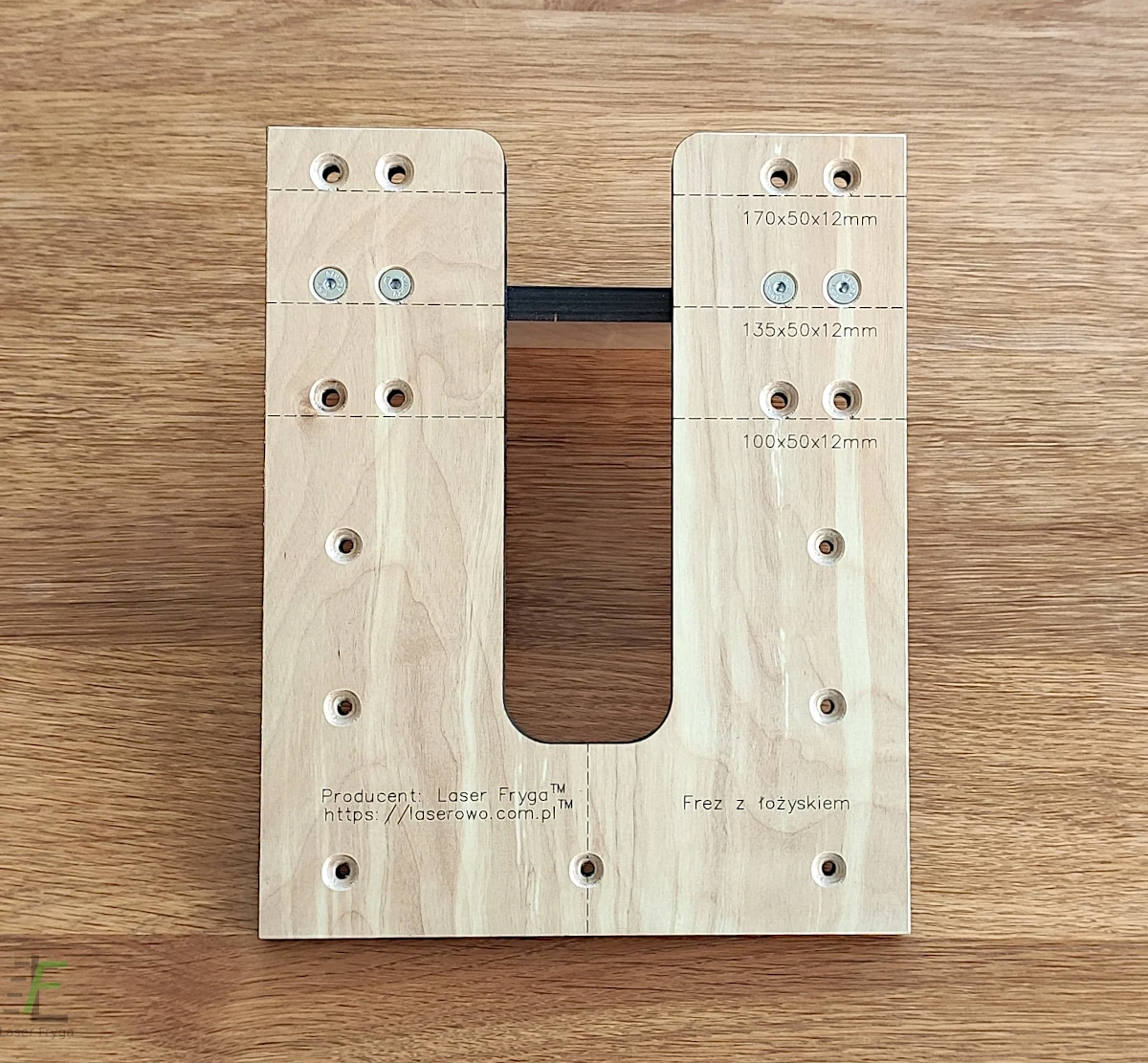

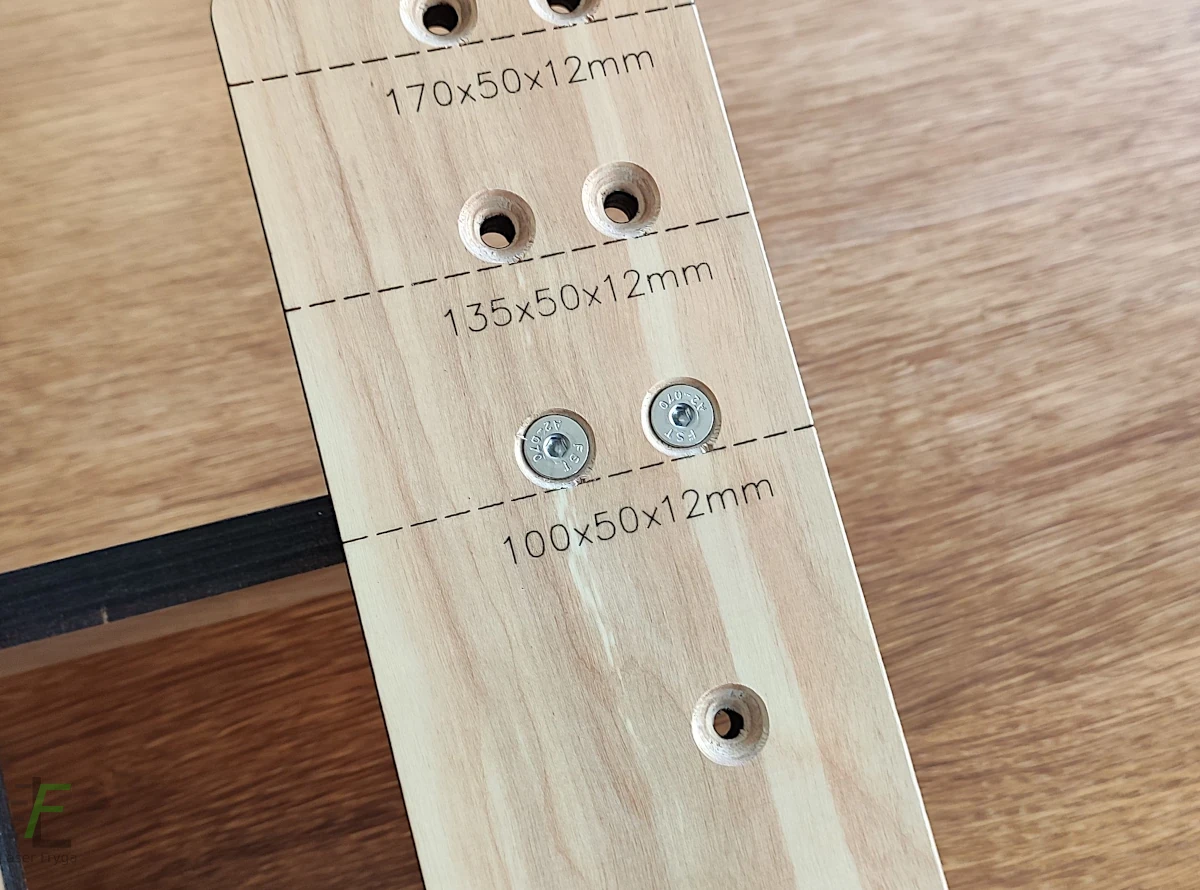

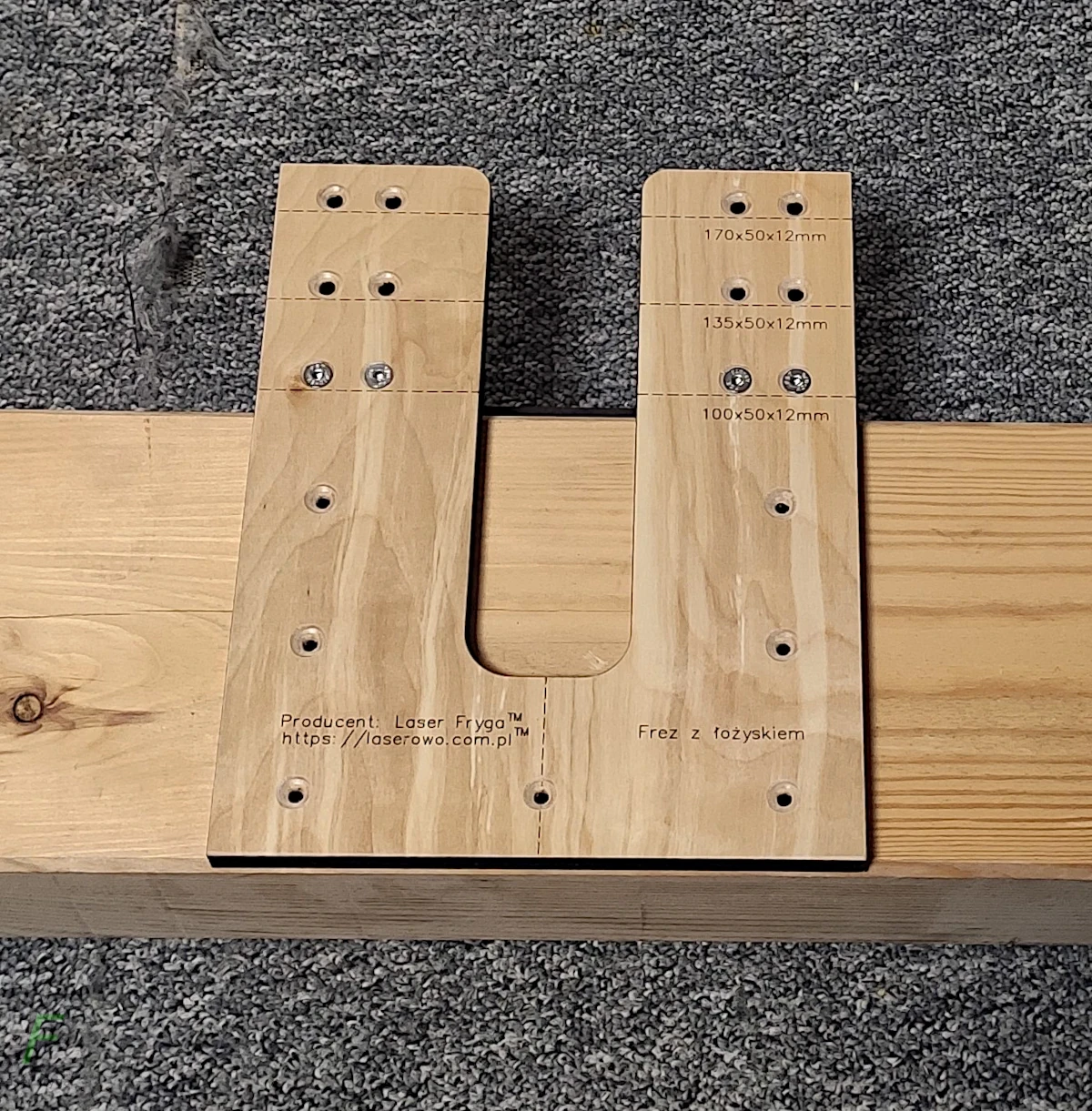

Szablon przygotowany do pracy z łacznikiem HobaFix o wysokości 100mm

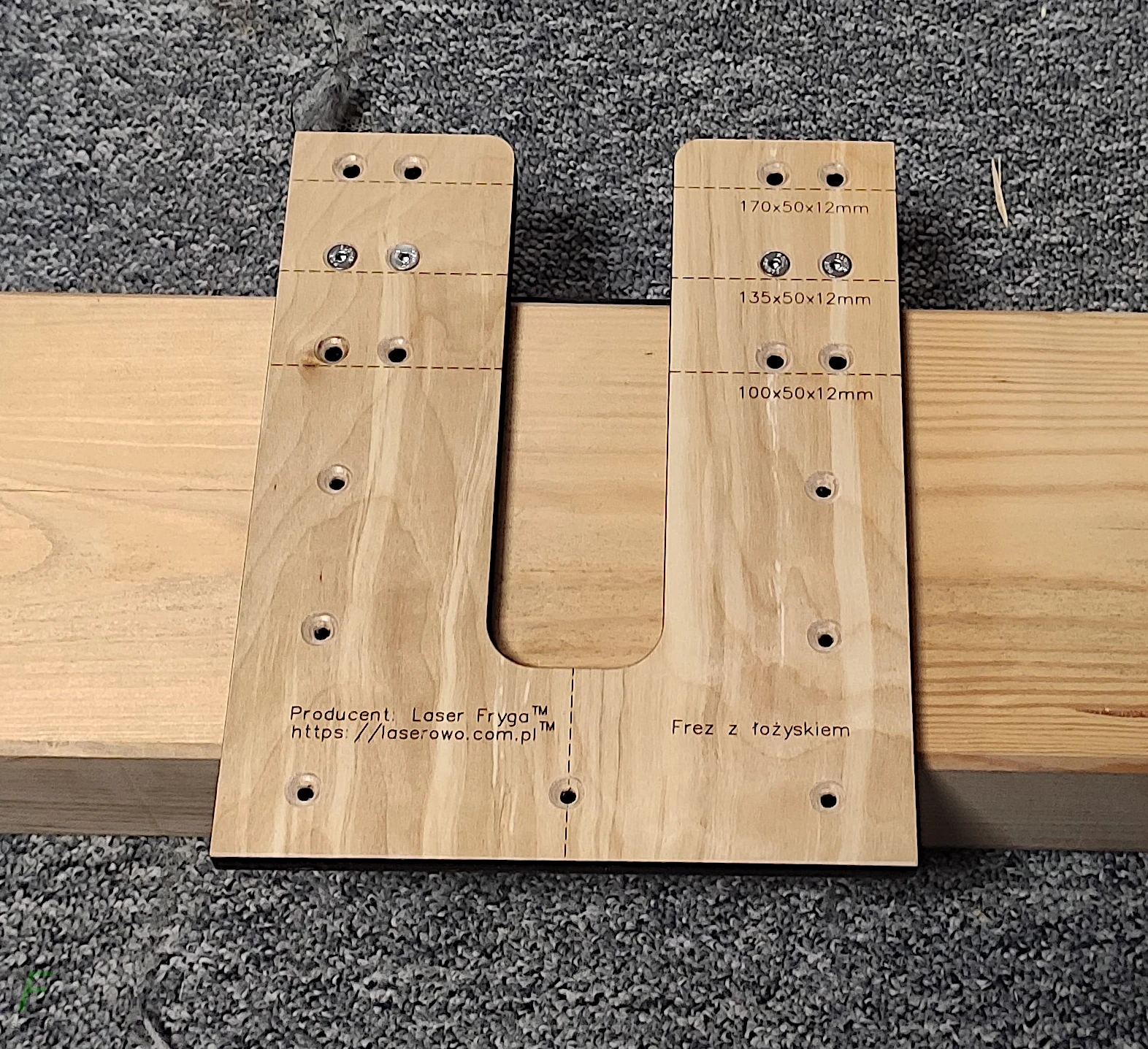

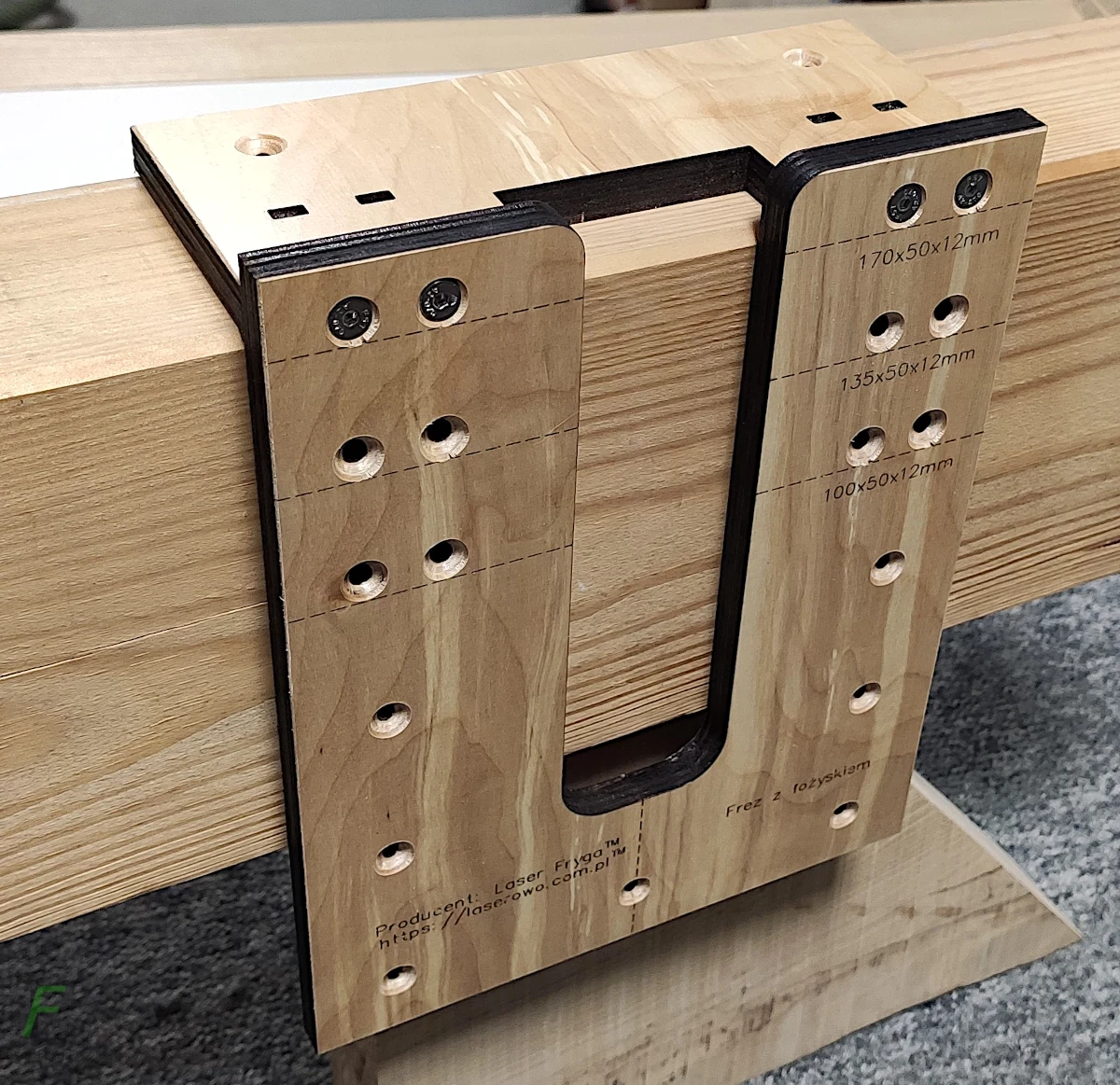

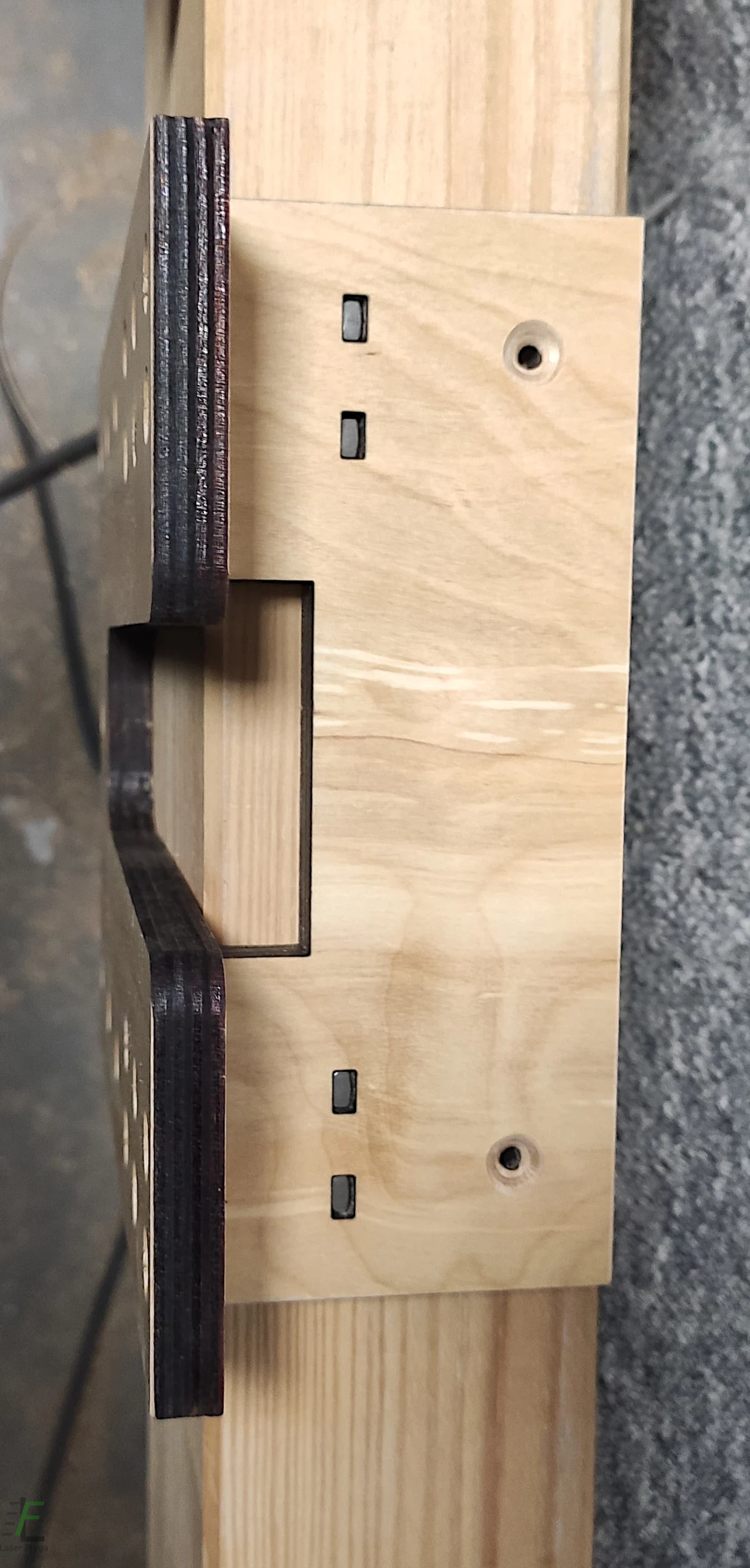

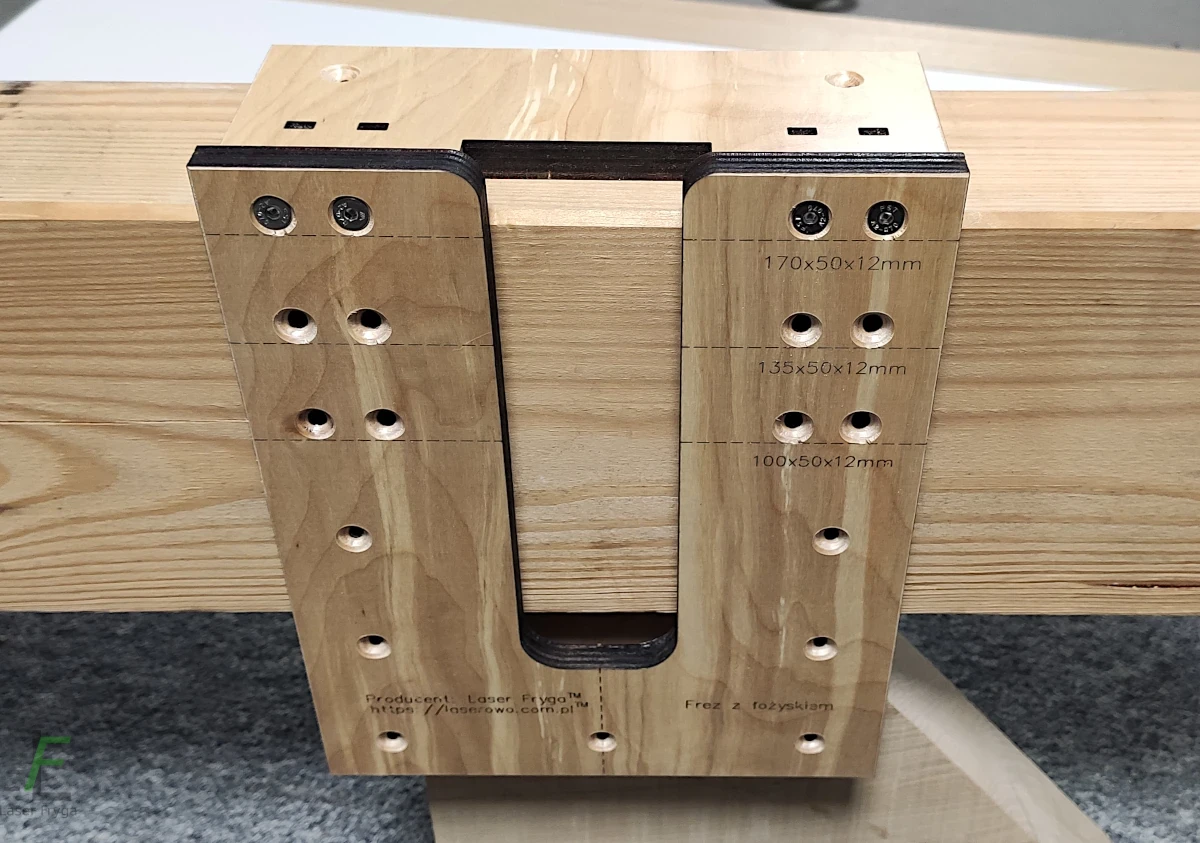

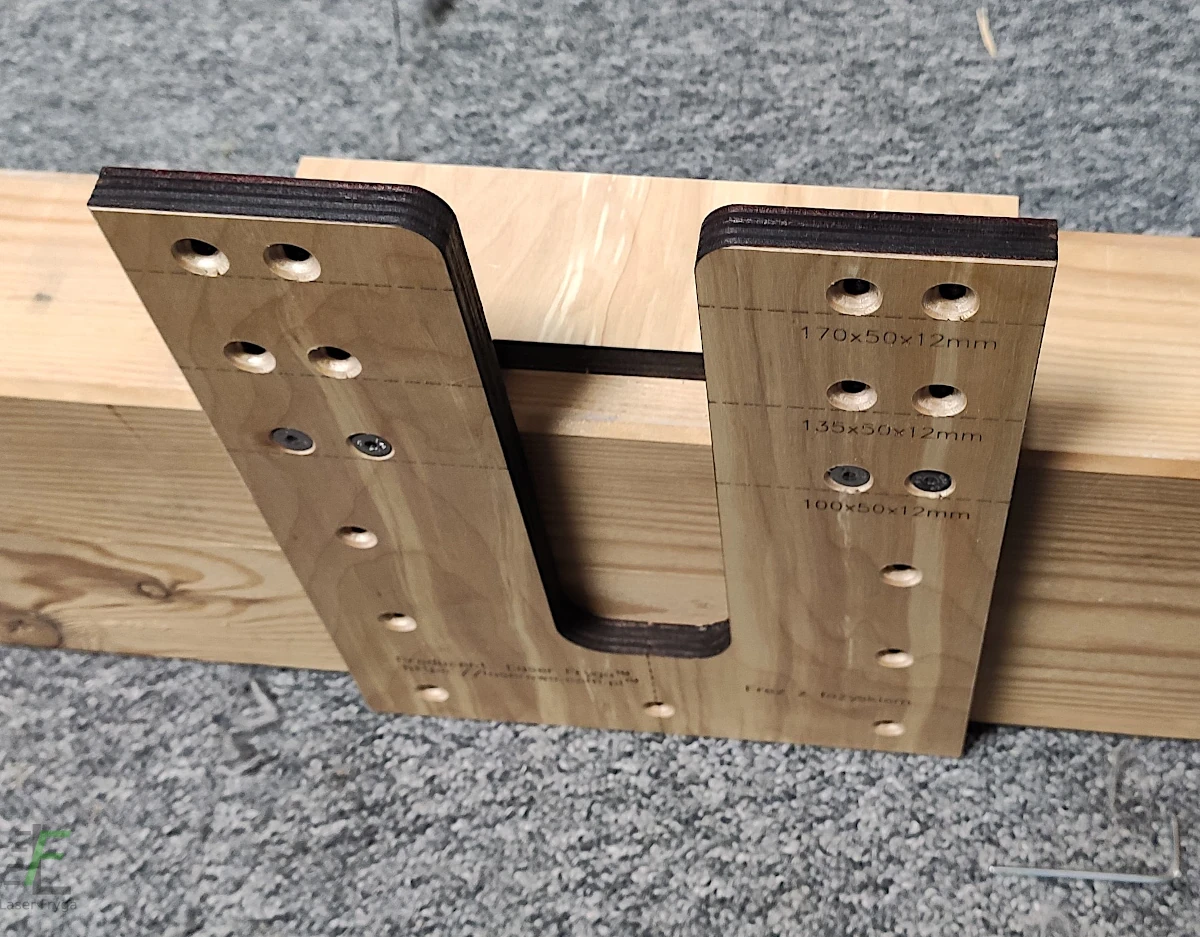

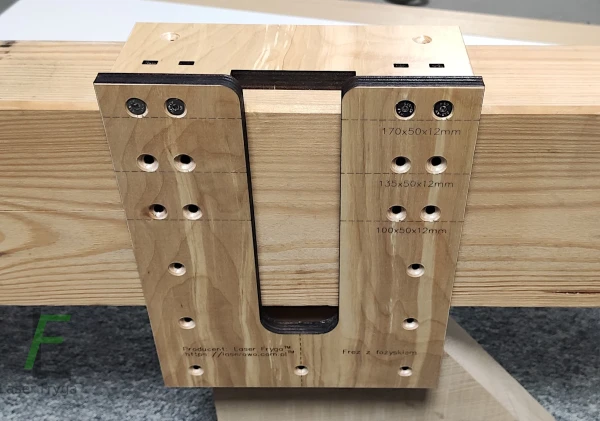

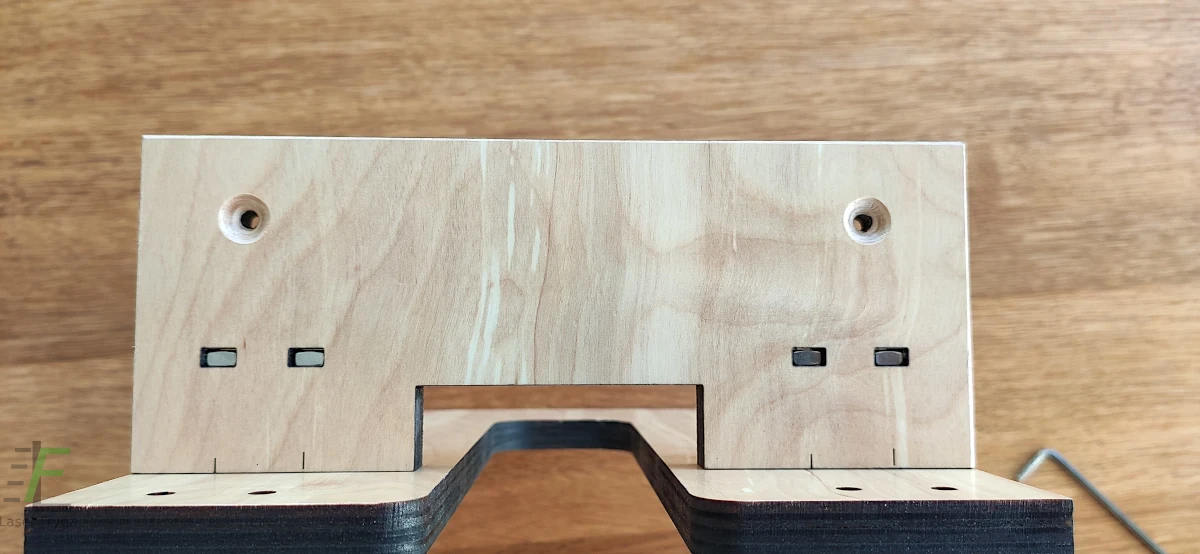

Sposób zamocowania szablonu na belce - łącznik 170x50

Funkcje produktu

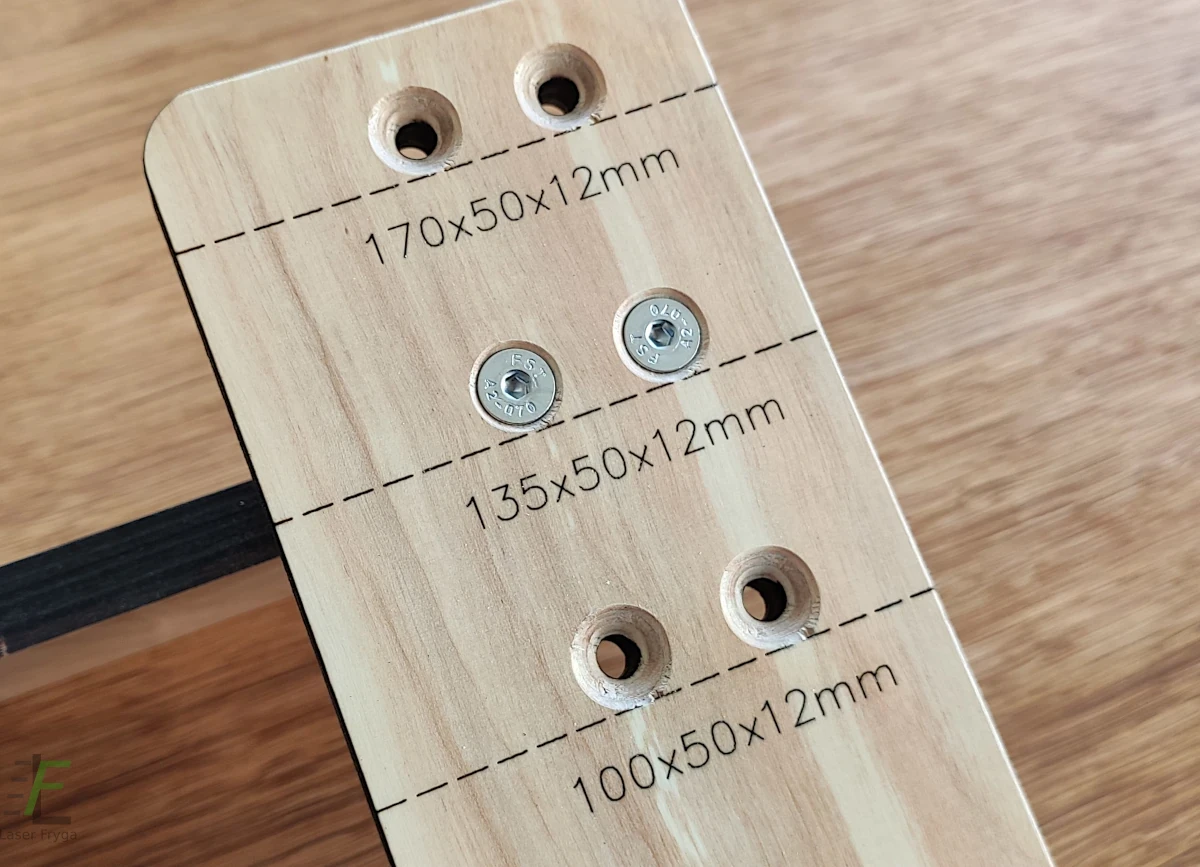

• pozwala na frezowanie otworów o wymiarach 170x50mm, 135x50mm oraz 100x50mm,
• szybkie przezbrajanie na inny rozmiar,
• otwory pod śruby sfazowane tak aby nie przeszkadzały w pracy frezarką,
• duże wymiary szablonu ułatwiają pracę z frezarką.

Cechy produktu

• wykonany z lakierowanej sklejki o grubości 12mm,
• obrabiany laserem CNC zapewnia dużą dokładność,
• montaż płytek za pomocą śrub metrycznych z gwintem M5, co pozwala na wielokrotne skręcanie i rozkręcanie połączenia,

• Wymiary:

  • duża płytka 200x250mm,
  • mała płytka 200x80mm.

Niezbędne narzędzia

• frez z łożyskiem lub frez i tulejka kopiująca (kopiał),
• dobre ściski - 2 szt,
• frezarka górnowrzecionowa.

Zawartość opakowania

• Szablon 1 szt

Powyższy opis produktu został napisany przez człowieka, który chętnie opowie na Twoje pytania lub pomoże w wybraniu właściwego szablonu.

Na zdjęciach pokazujemy prawdziwe produkty nie wizualizacje.

W razie pytań lub wątpliwości zapraszamy do kontaktu.
