Szablon do zawiasów - Blum/Hettich/Rejs v4 (PRO)

Szablon służący do dokładnego nawiercania otworów pod zawiasy firmy Blum/Hettich/Rejs - puszka 35mm v3

Na filmie pokazujemy funkcjonalności szablonu

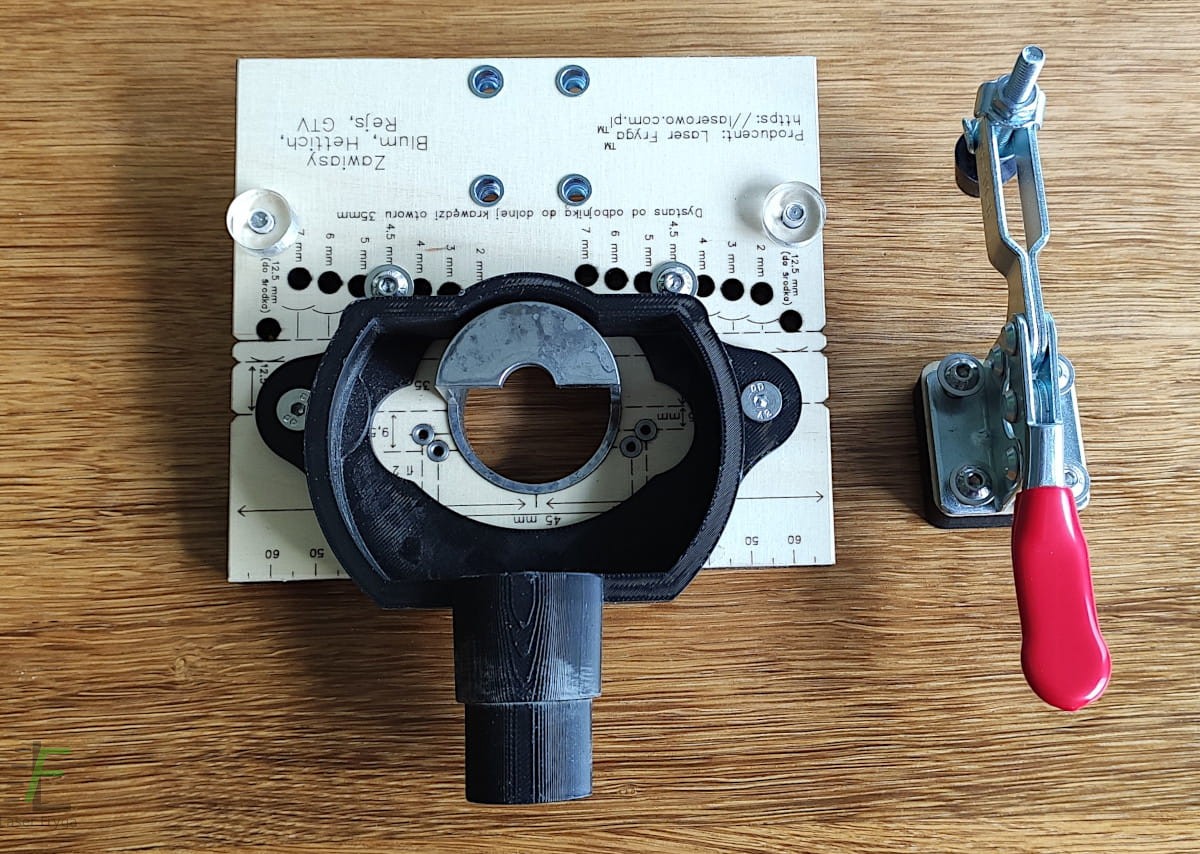

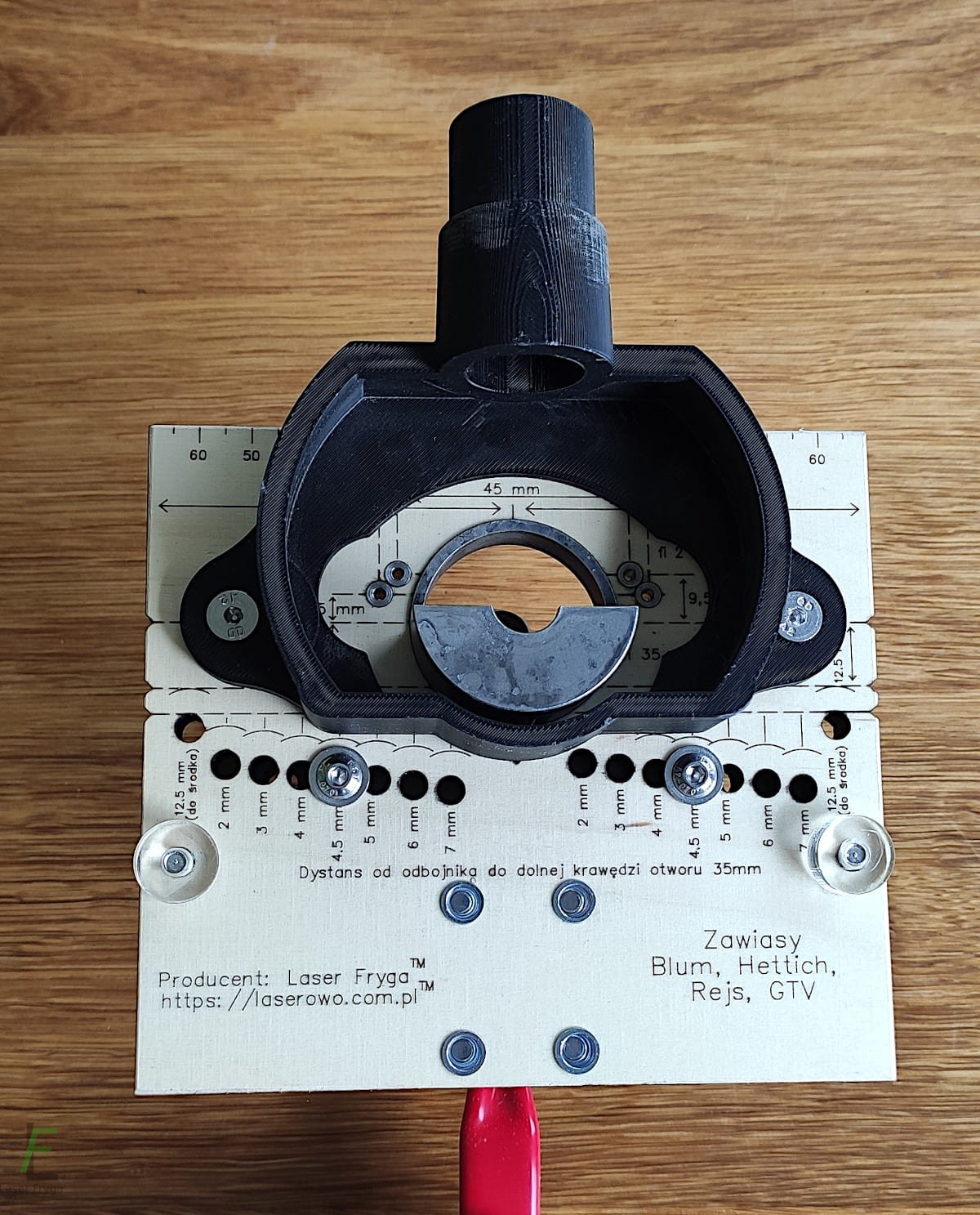

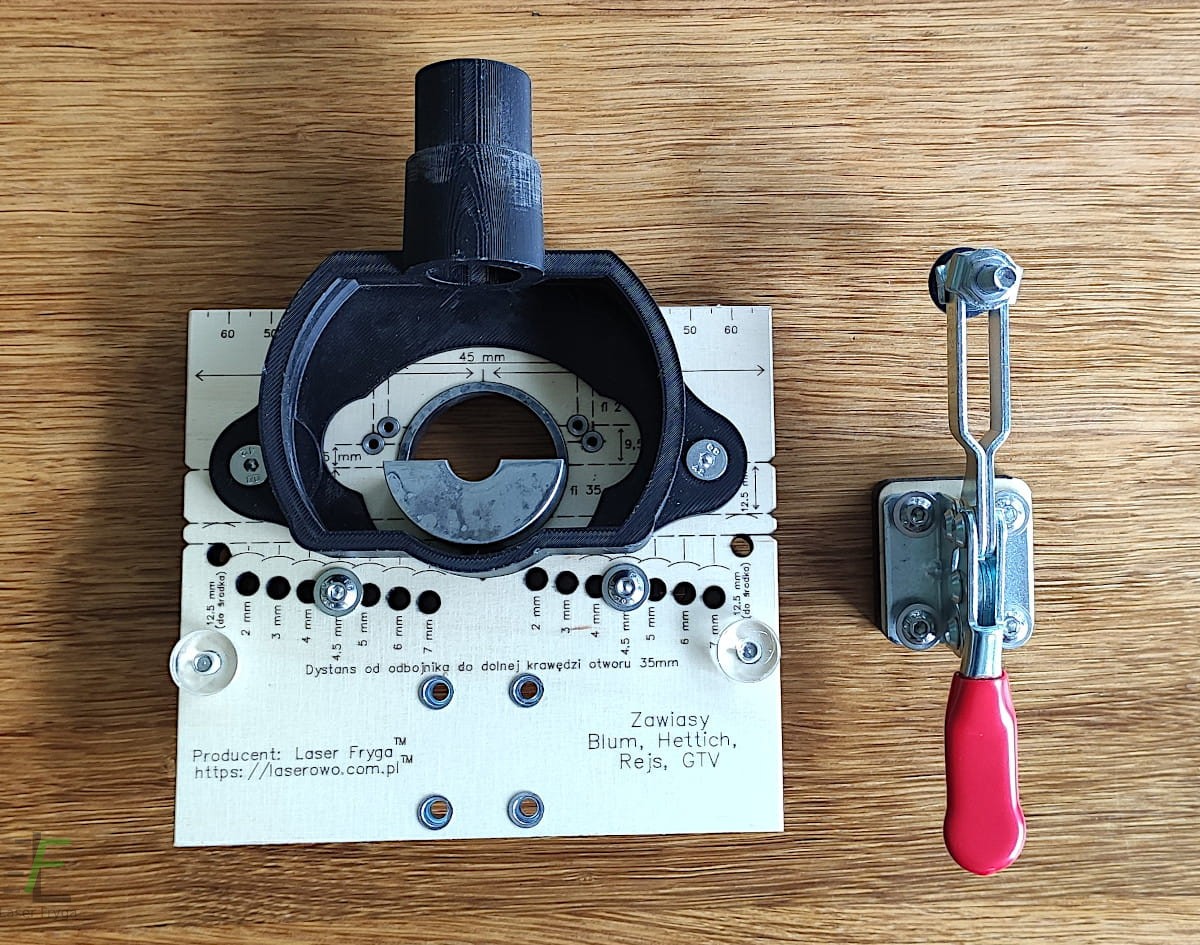

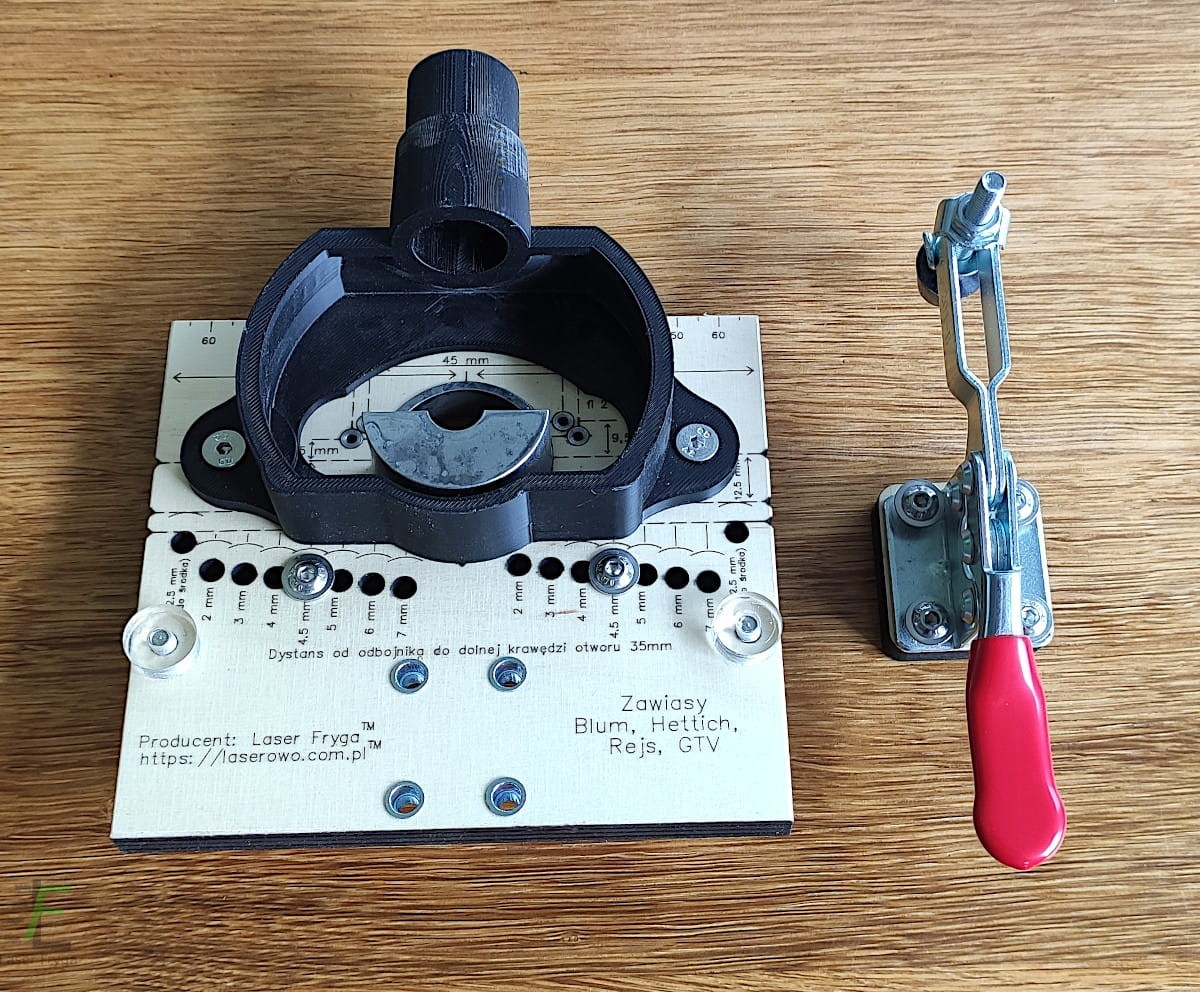

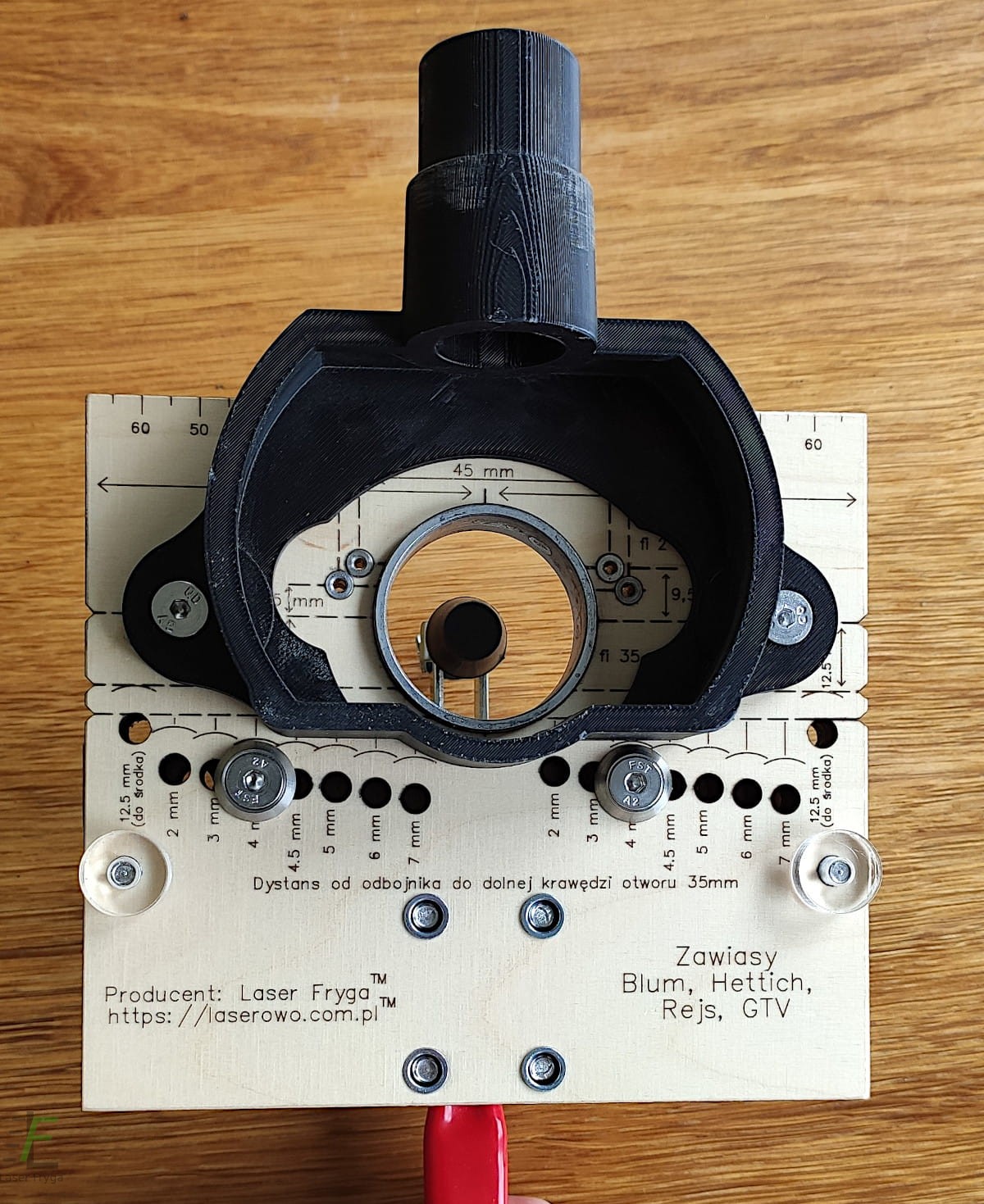

Szablon w wersji z dystansem 70 mm, tulejką standardową oraz zdemontowanym ściskiem

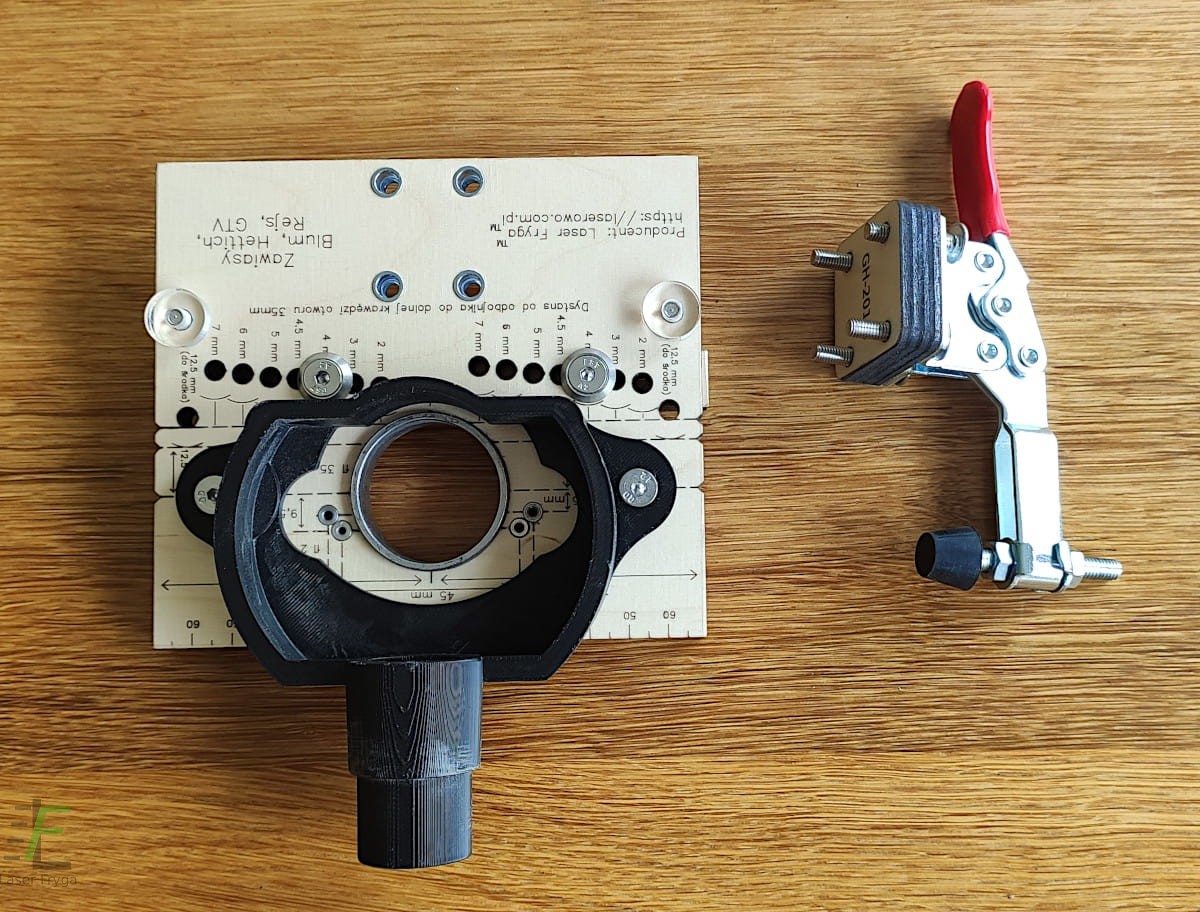

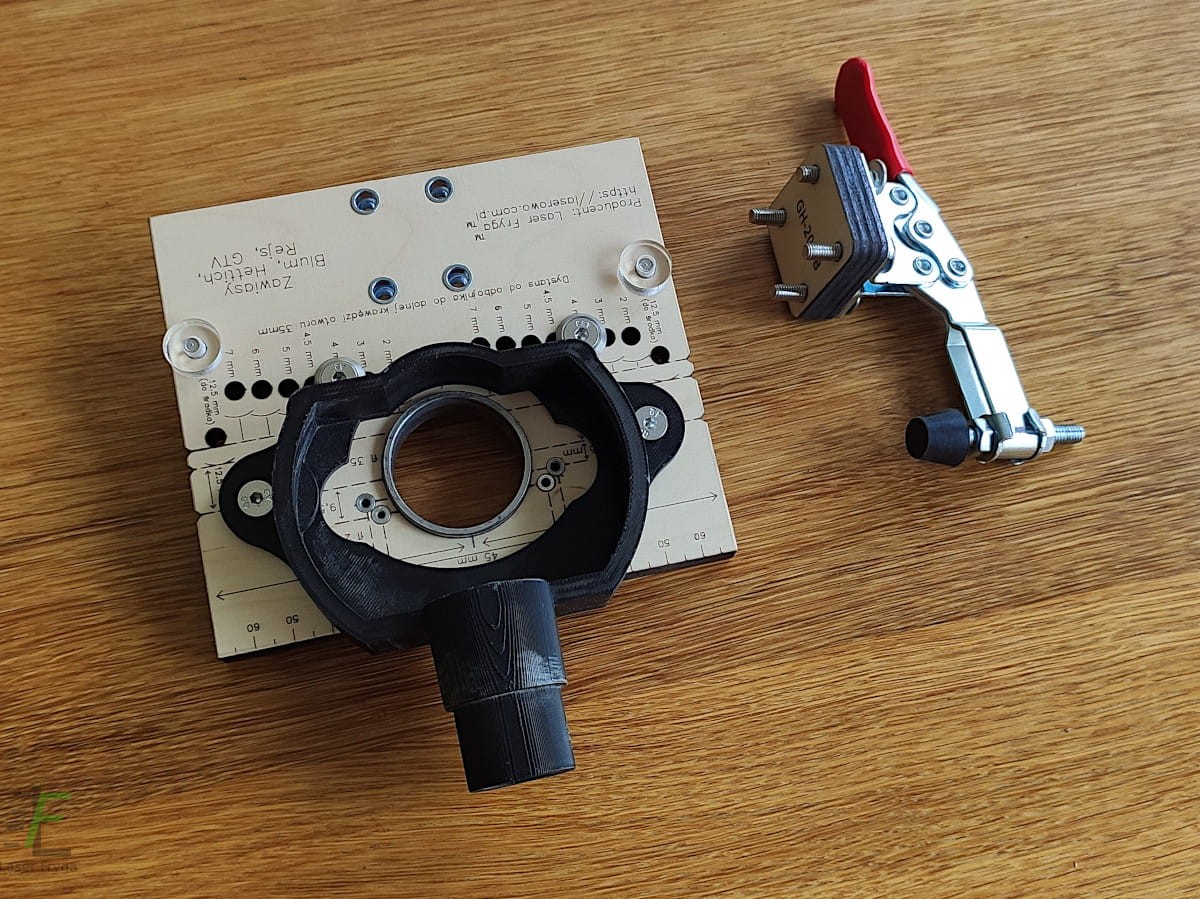

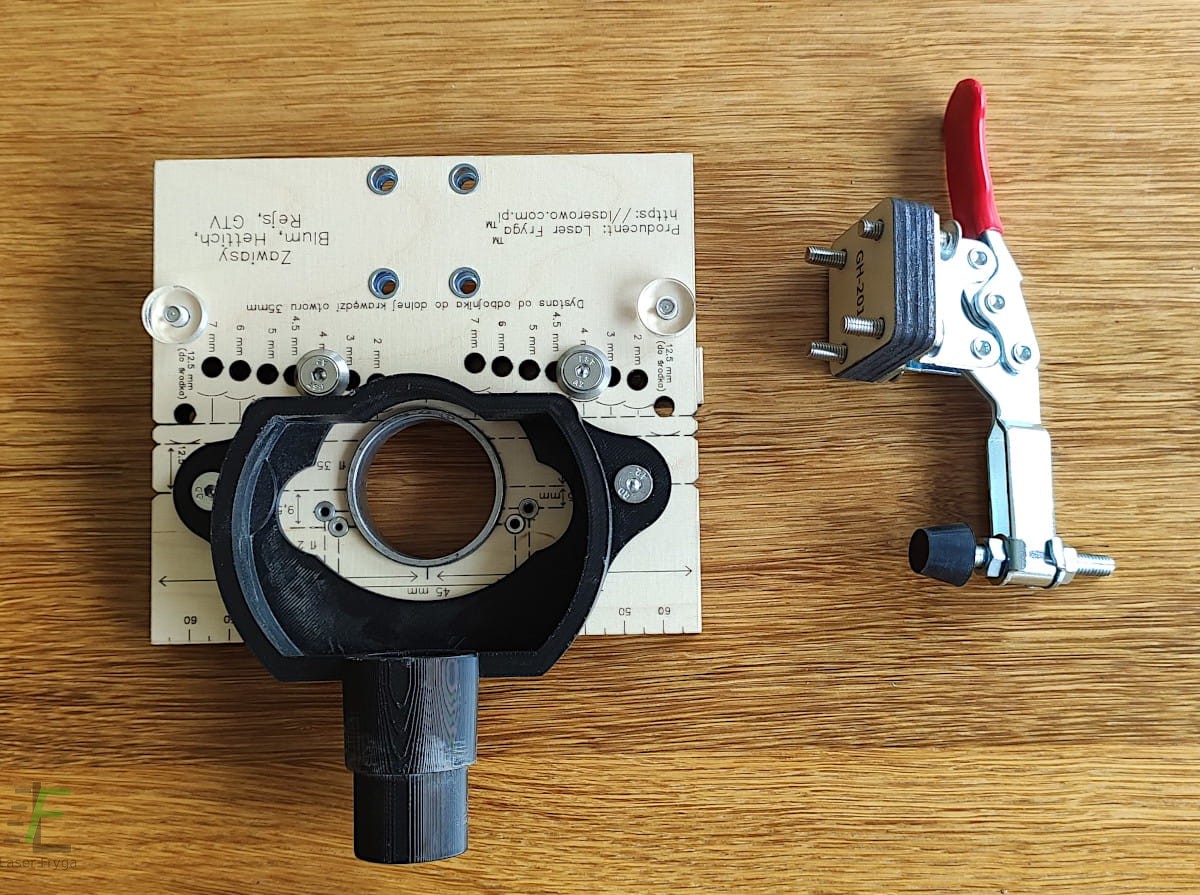

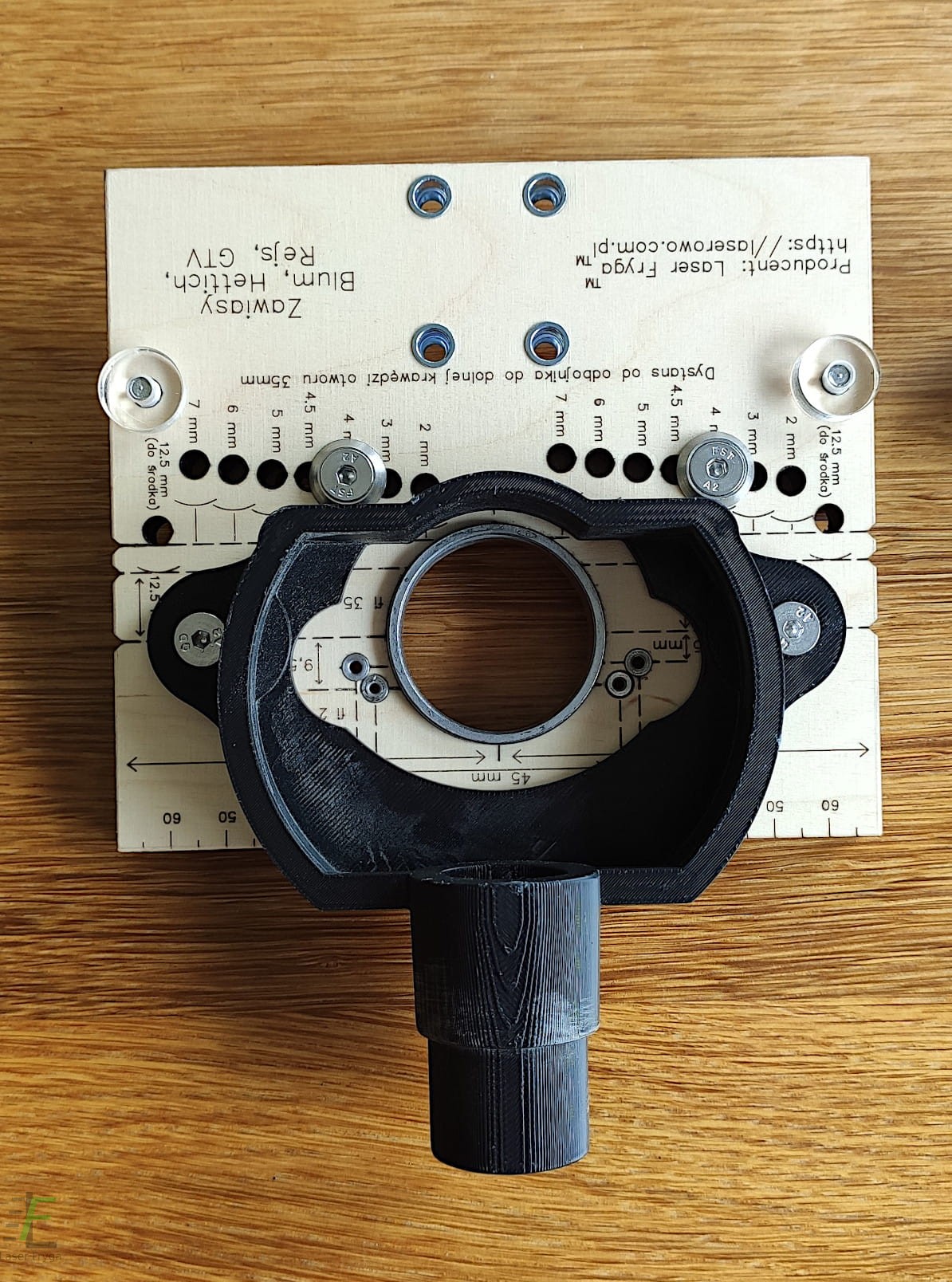

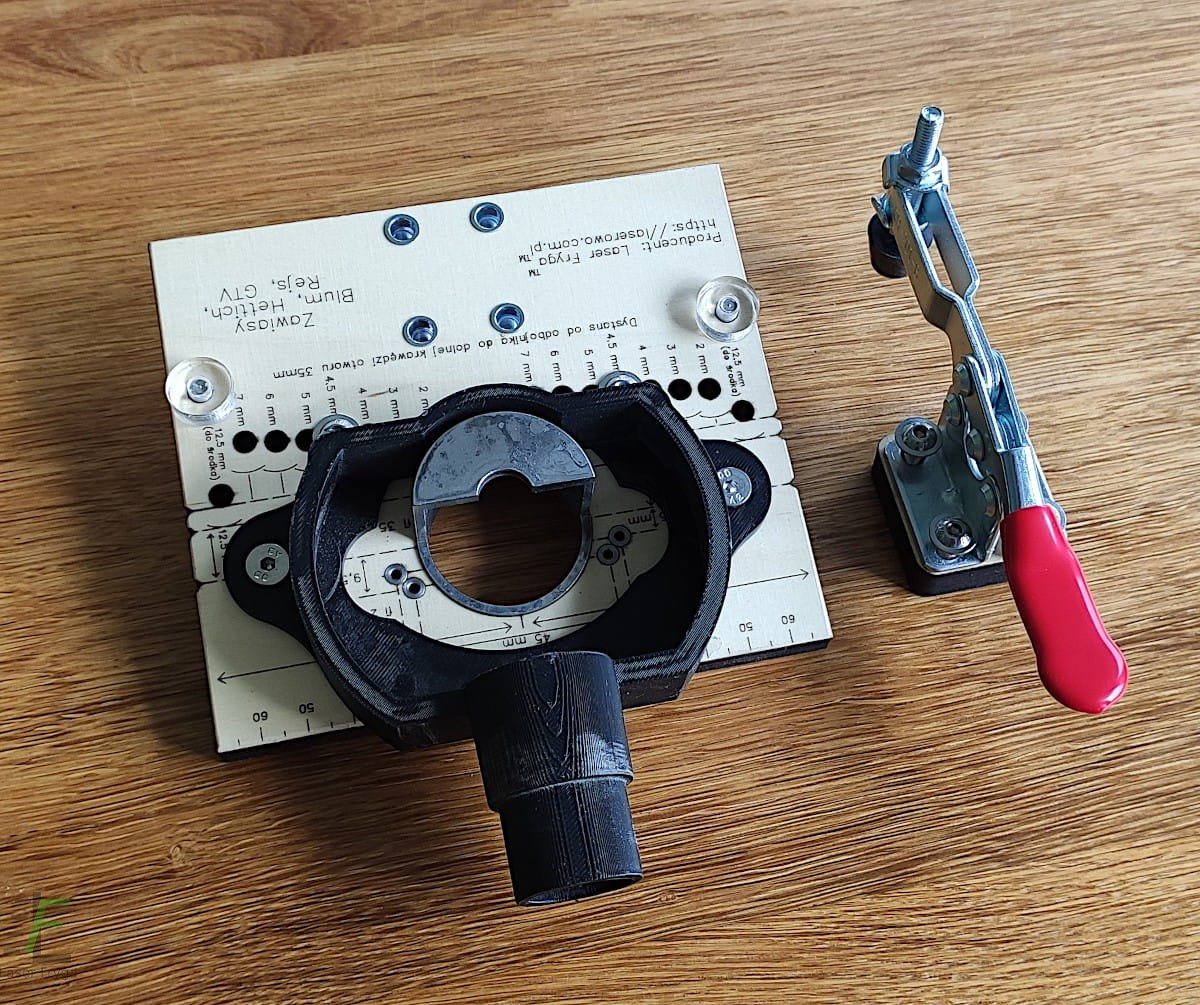

Szablon w wersji z dystansem 70 mm, tulejką do użycia z ogranicznikiem głębokości wiercenia oraz zdemontowanym ściskiem

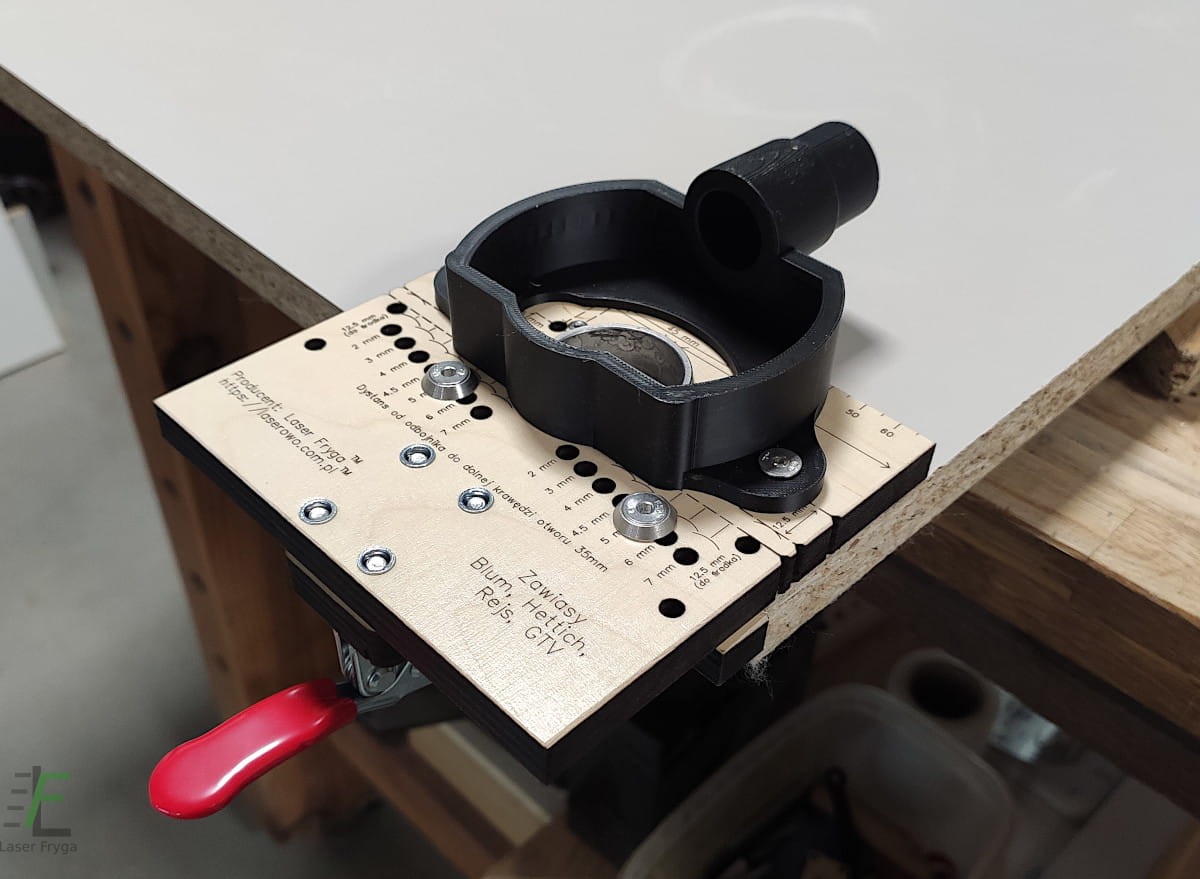

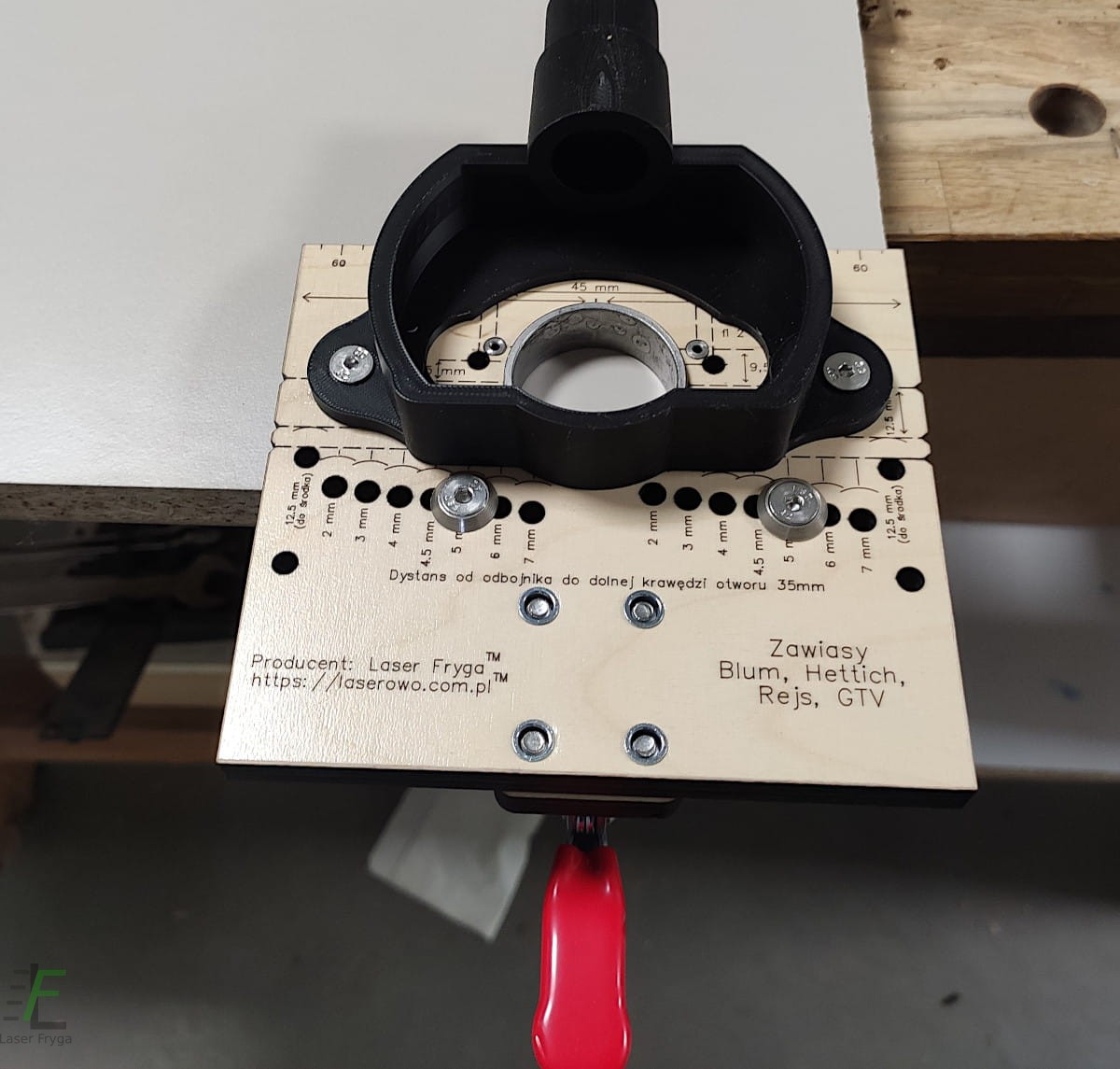

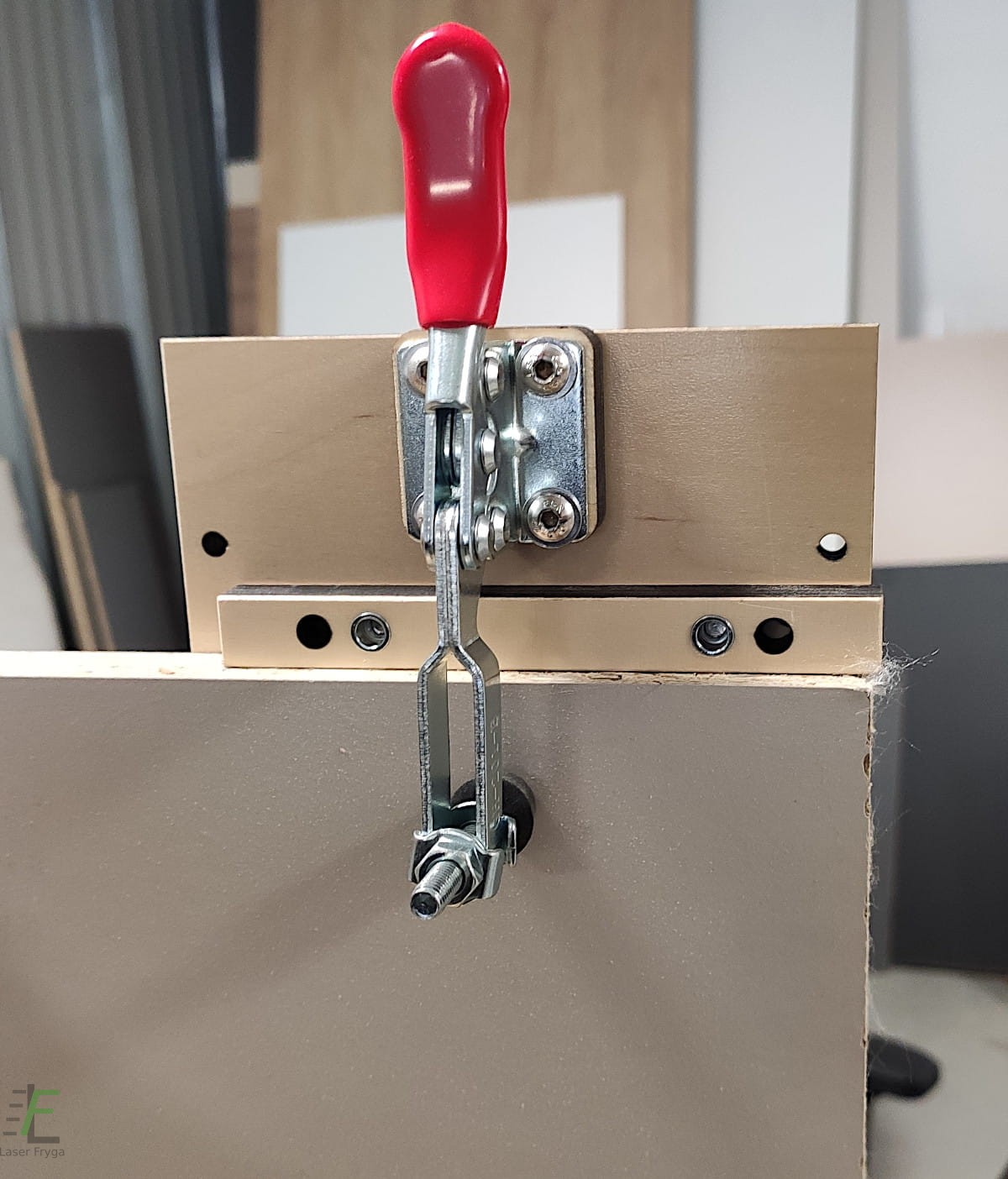

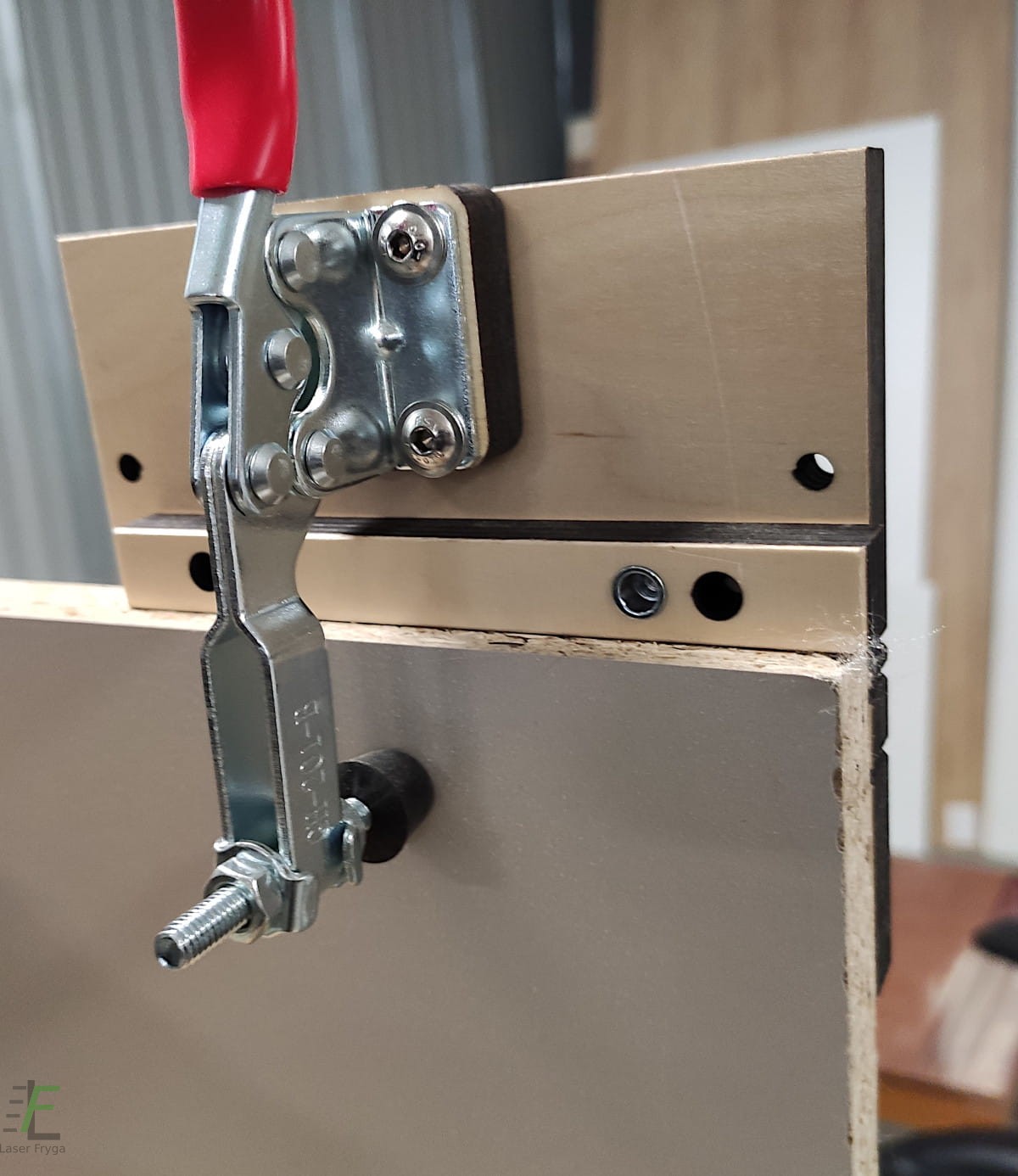

Szablon w wersji z dystansem 70 mm, zamontowany na płycie.

Funkcjonalności szablonu :

- Dystans od krawędzi 70mm lub 100mm,

- Dwa rozstawy śrub pozycjonujących - 45mm (Blum) i 52mm (Hettich),

- Dystans od krawędzi do środka puszki - 21,5mm. Oznaczona odległość i szczerbinki dla dystansu 12,5mm - pod zawias uzupełniający Blum,

- Zmiana dystansu poprzez przekręcenie odbojników (tulejek) we właściwe otwory,

     wersja 70mm: 2, 3, 4, 4.5, 5, 6, 7 i 12.5mm

     wersja 100mm: 2, 3, 4, 4.5, 5, 6, 7, 8, 9, 10 i 12.5mm

- Odbojnik w formie belki pozwala na dokładne pozycjonowanie szablonu do krawędzi płyty,

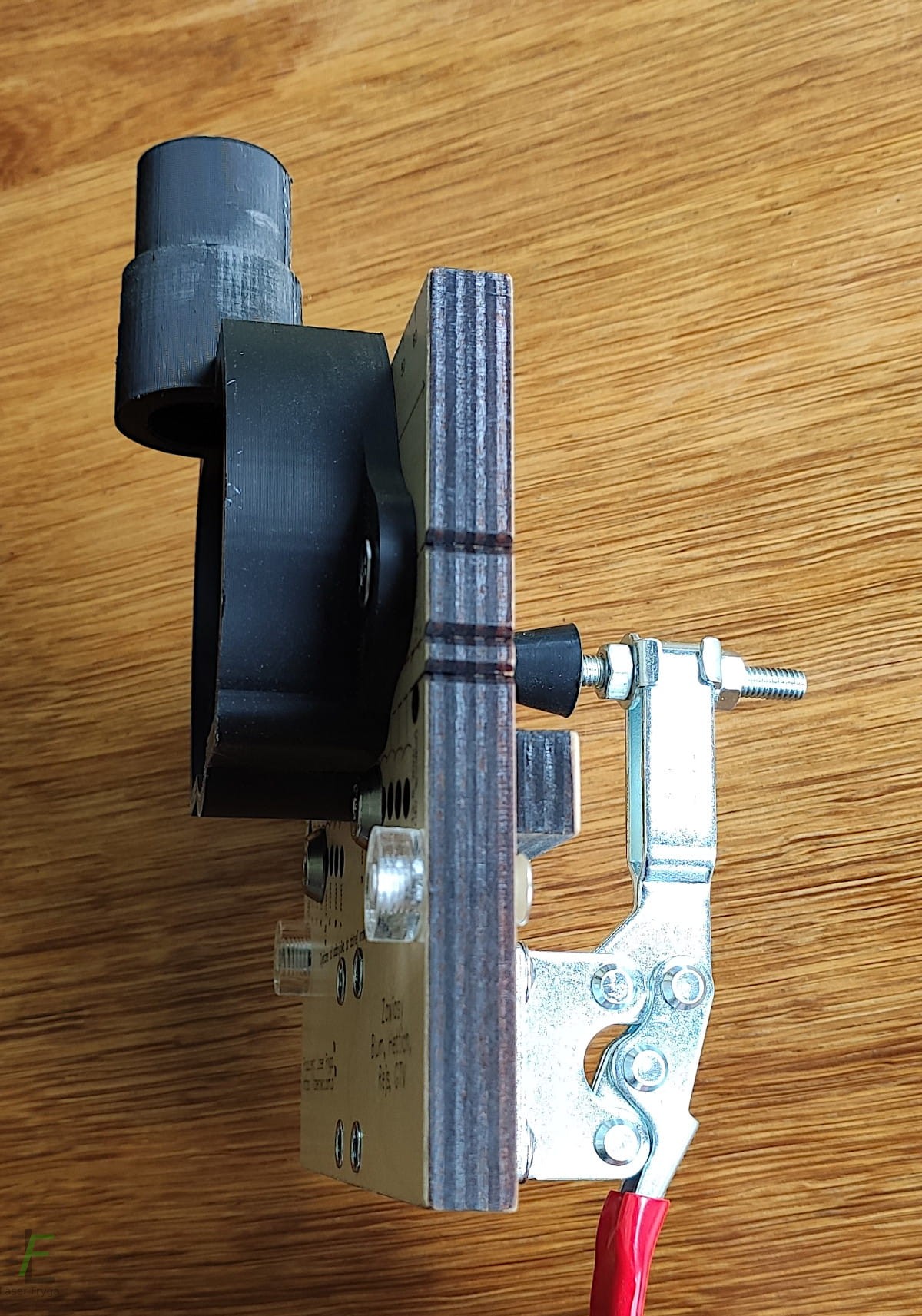

- Zintegrowany/demontowalny ścisk eliminuje konieczność używania dodatkowych narzędzi,

- Przykręcany odciąg kompatybilny z odkurzaczami Festool oraz innych producentów,

- Odciąg znacząco zmniejsza ilość wiórów zanieczyszczających pole robocze,

- Czytelne opisy na szablonie.

Tuleje fi 2mm standardowo wykonane ze stali narzędziowej. Tulejka o średnicy 35mm, występuje w dwóch wariantach:

- standardowa pionizującą frez - wysokość 12mm.

- do użycia z ogranicznikiem głębokości wiercenia - wysokość 36mm. Średnica górnego otworu 12mm.

Tulejka standardowa - wysokość 15mm

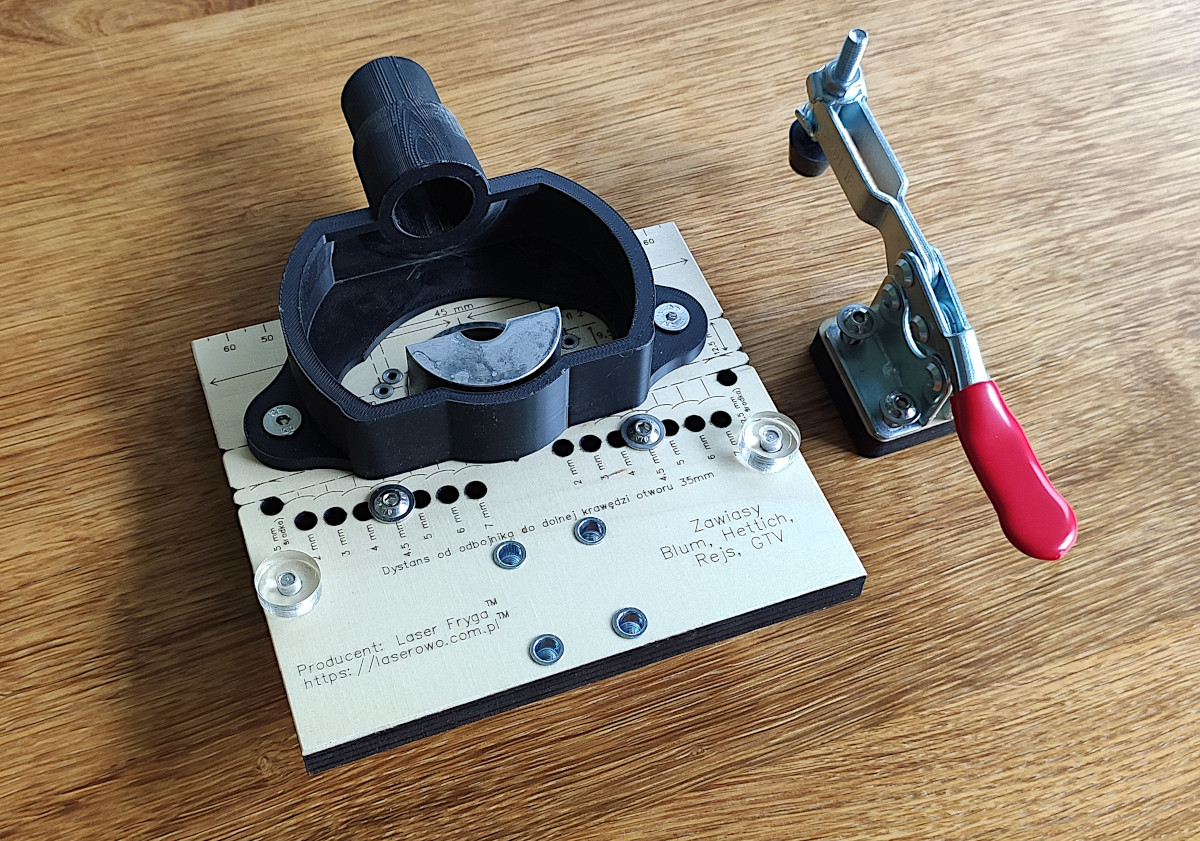

Tulejka do użycia z ogranicznikiem głębokości wiercenia

Zawartość opakowania

W zestawie otrzymujesz:

- szablon - 1 szt,

- przykręcany odbojniki ze sklejki 12mm  - 1 szt,

- przykręcane odbojniki w formie plastikowych tulejek - 2 szt,

- ścisk wraz z montażem - 1 kpl,

- odciąg do odkurzacza wraz z montażem - 1 kpl,

- prostokątne podkładki antypoślizgowe - 4 szt,

- śruby M5 wraz z podkładkami do zamontowania odbojnika oraz tulejek z plexi - 4 szt.

Dostępny jest oddzielny szablon do samych prowadników: Szablon do prowadników

Pozycjonowanie ułatwia konstrukcja szablonu oraz linie na nim wygrawerowane.

Sklejka lakierowana 12mm, Wymiary 140x125mm (wersja 70mm)
