Szablon - Hettich VB36/19, Expando 6, Rafix 20 v3

Z pomocą szablonu:

• Zainstalujesz półki w korpusie,
• Zainstalujesz przegrodę (stała półka),
• Zbudujesz korpus (Zestaw 3)

Pionowo i we właściwym miejscu:

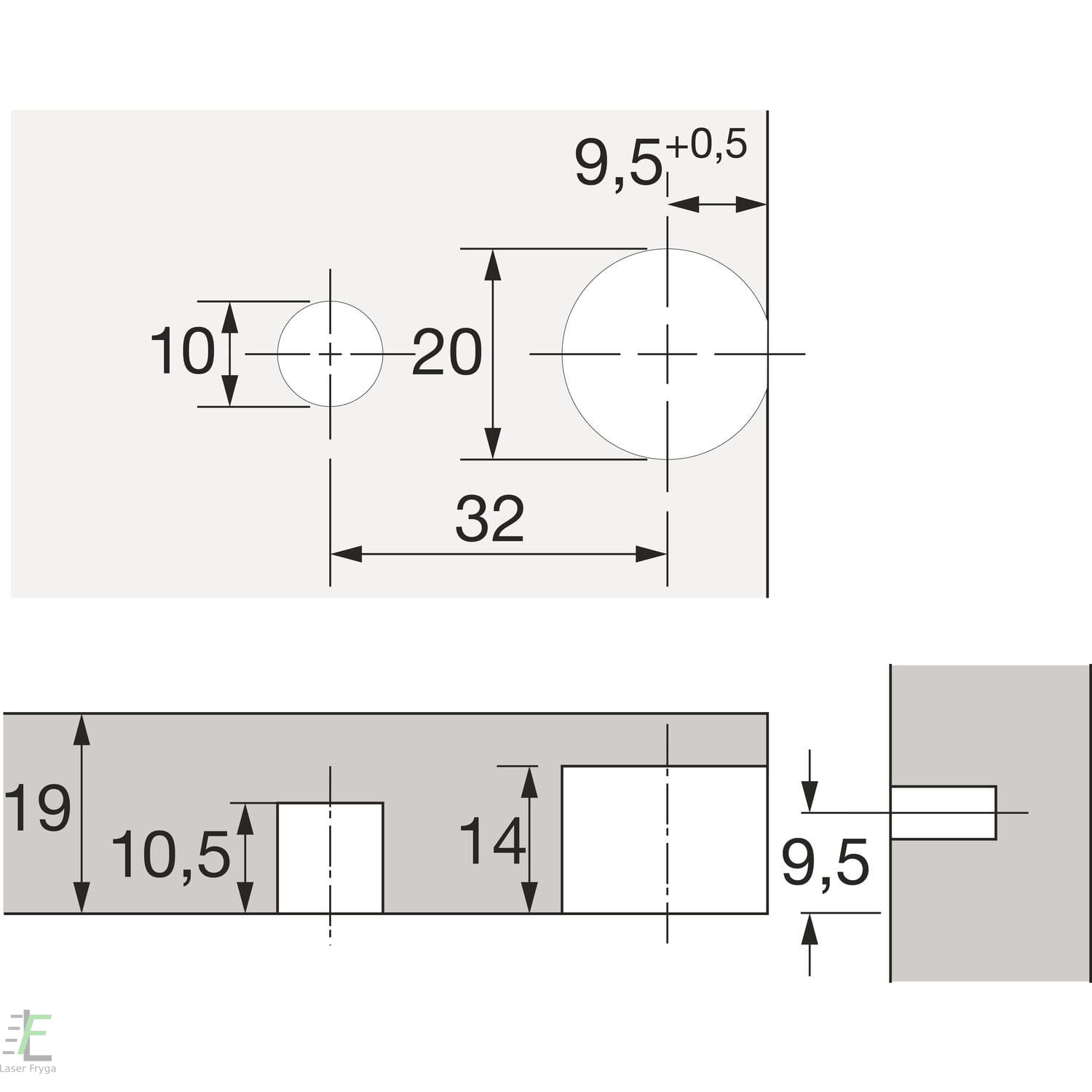

• Otwory fi 20mm i fi 10mm pod złączki Hettich VB36, Rafix 20, Expando 6
• Otwory fi 5mm pod trzpień złączek
• Otwory pod wsporniki półek - fi 5mm, dystans 37mm, dystans 57mm (Zestaw 2 lub 3)
• Otwory pod kołki meblowe - fi 8mm (Zestaw 3)

Potrzebne narzędzia:

• wiertło fi 5mm,
• wiertło fi 10mm (VB36/19),
• wiertło fi 20mm (VB36/19, Rafix 20, Expando 6),
• ogranicznik głębokości wiercenia (opcjonalnie),
• dobry ścisk stolarski,
• wkrętarka.

Filmy i zdjęcie produktu

Na poniższym filmie pokazujemy jak używać szablon

https://youtube.com/shorts/nABiHPAyDP8

Funkcje i warianty produktu

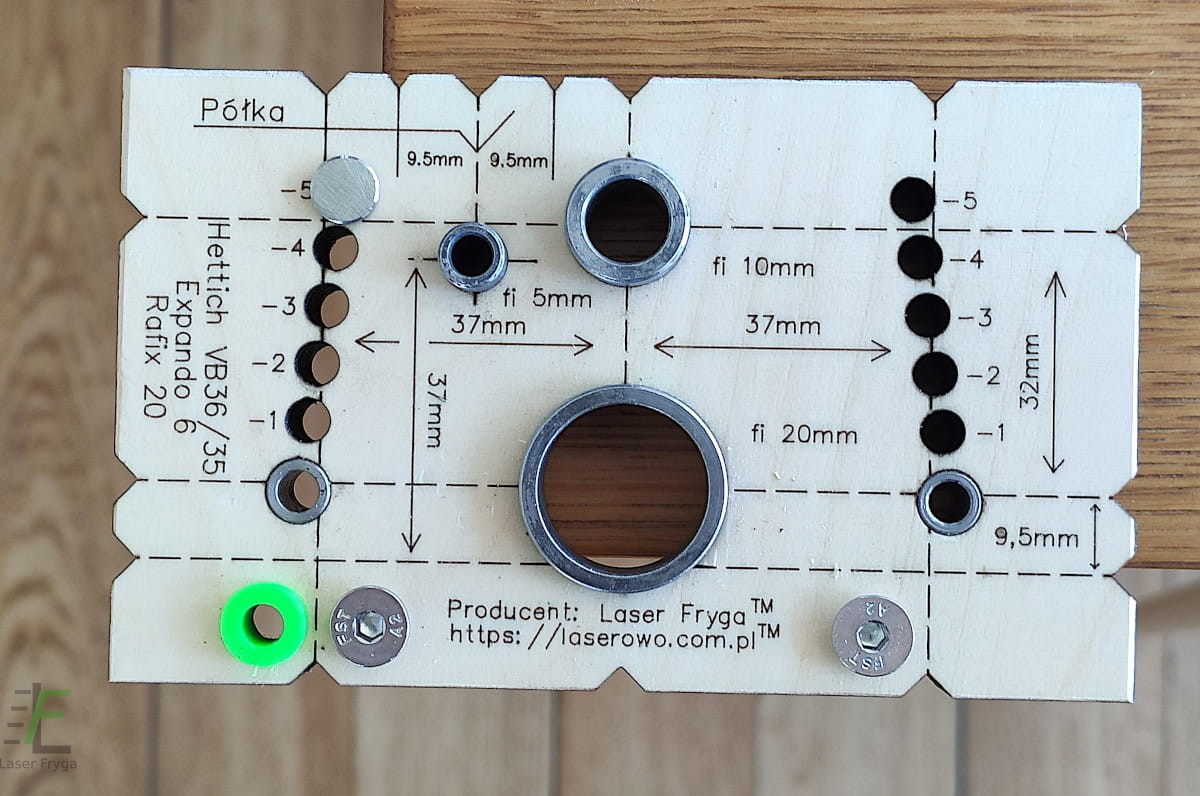

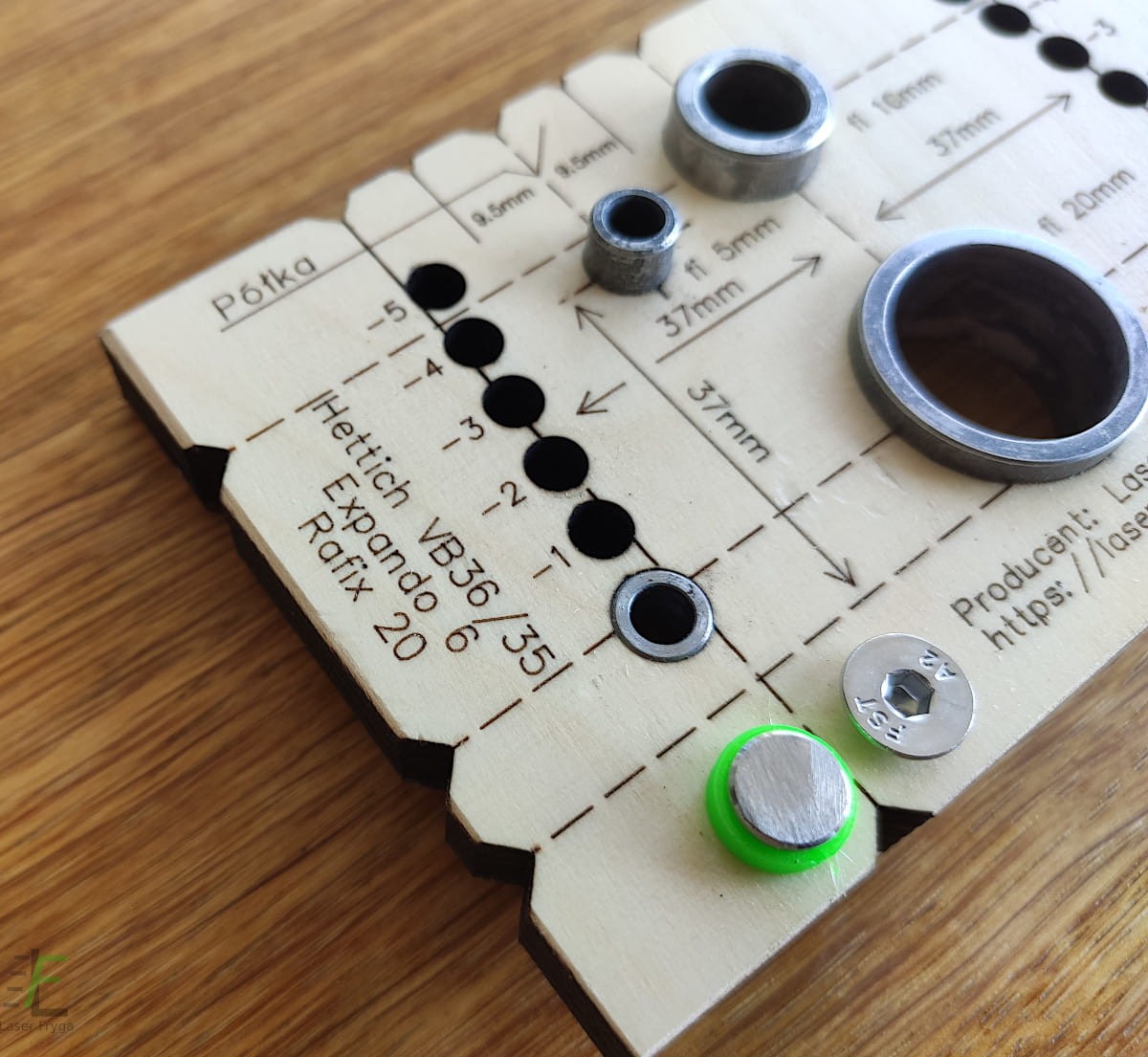

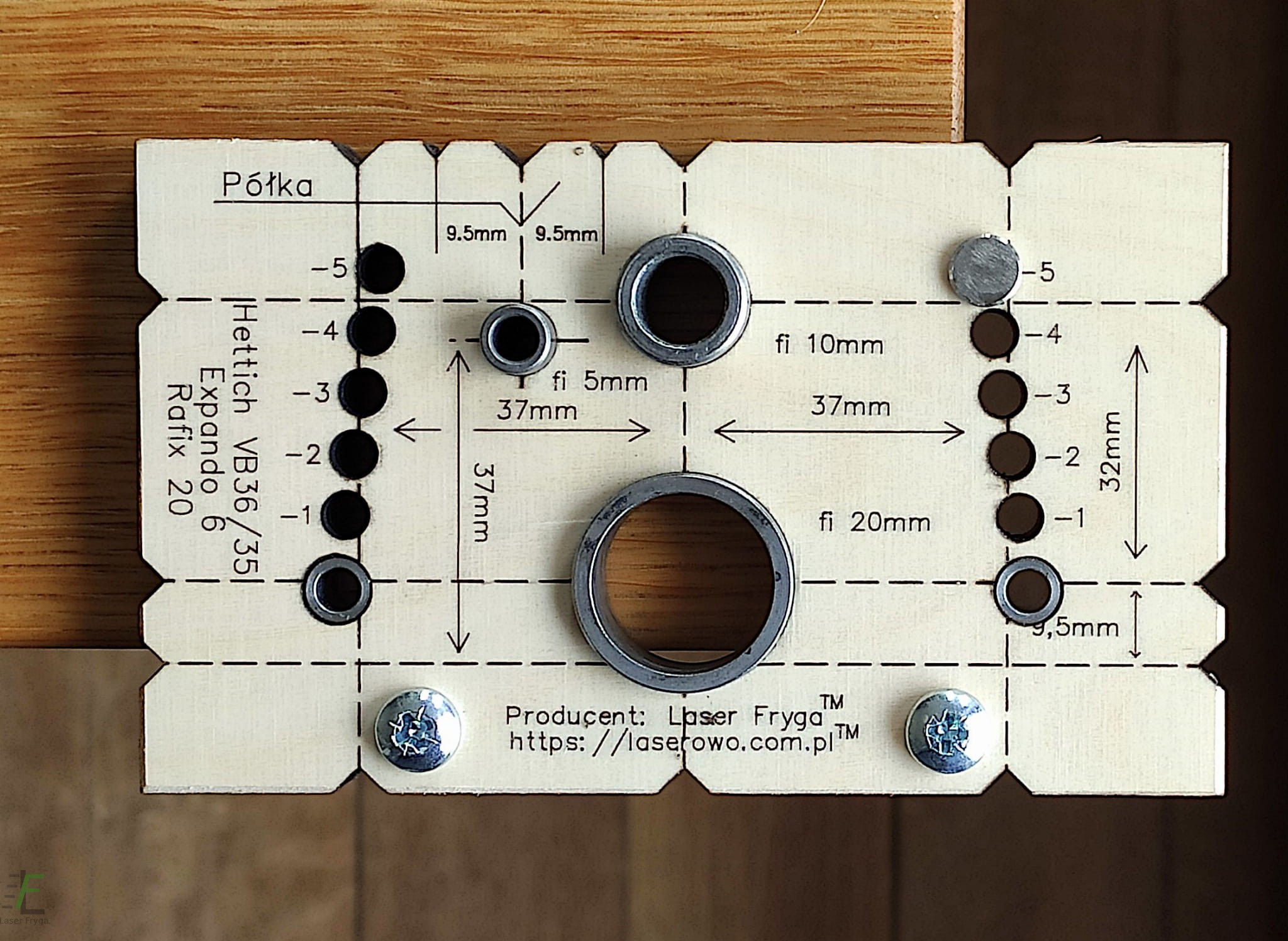

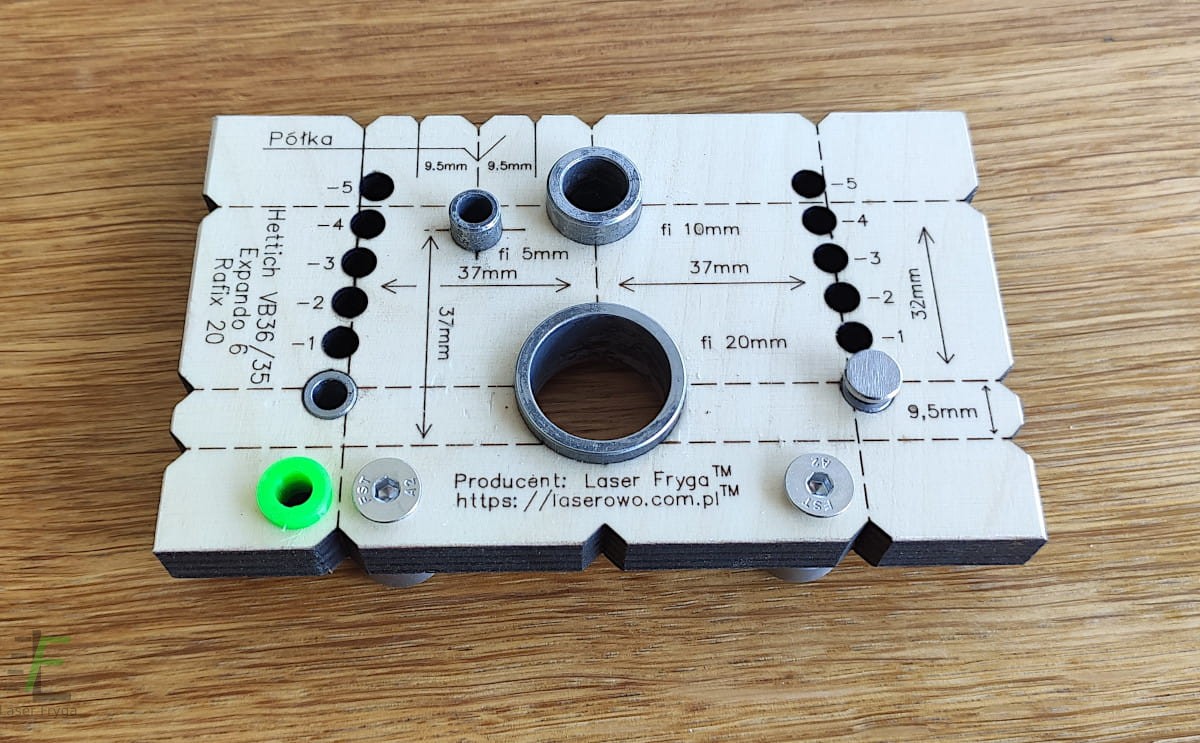

Zestaw 1 -  Idealny do nawiercania otworów pod półki a dzięki dodatkowej tulejce 5mm również nawiercisz nim otwory pod trzepień

• szablon pozwala na:
  • nawiercanie w półce otworów fi 20/10mm pod złączki VB36/19, Rafix 20 oraz Expando 6,
  • nawiercanie w boku otworów fi 5mm - pod trzpień mocujący,
  • dystans od krawędzi boku do otworu pod trzepień wynosi 37mm,
  • dystans od krawędzi półki do osi otworu 20mm wynosi 9.5mm,

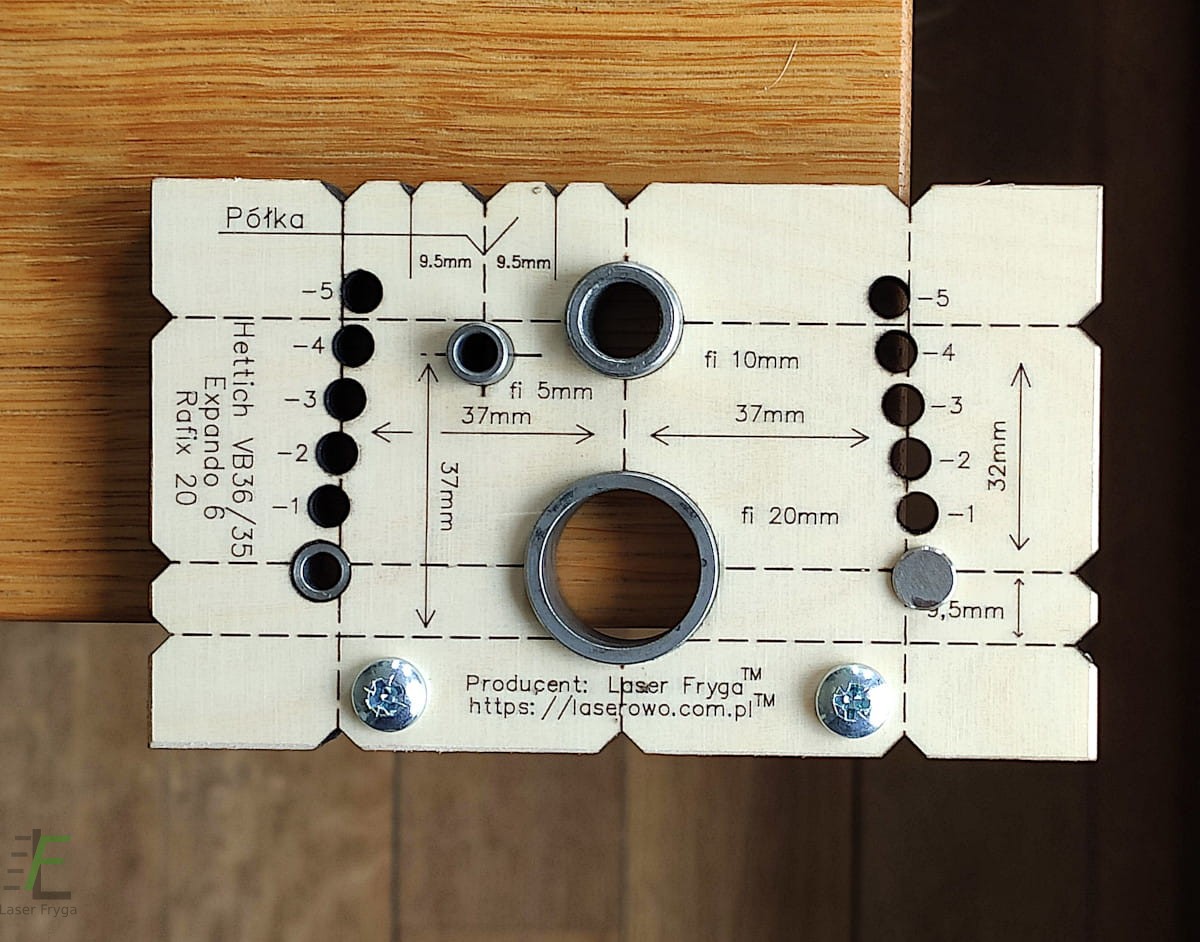

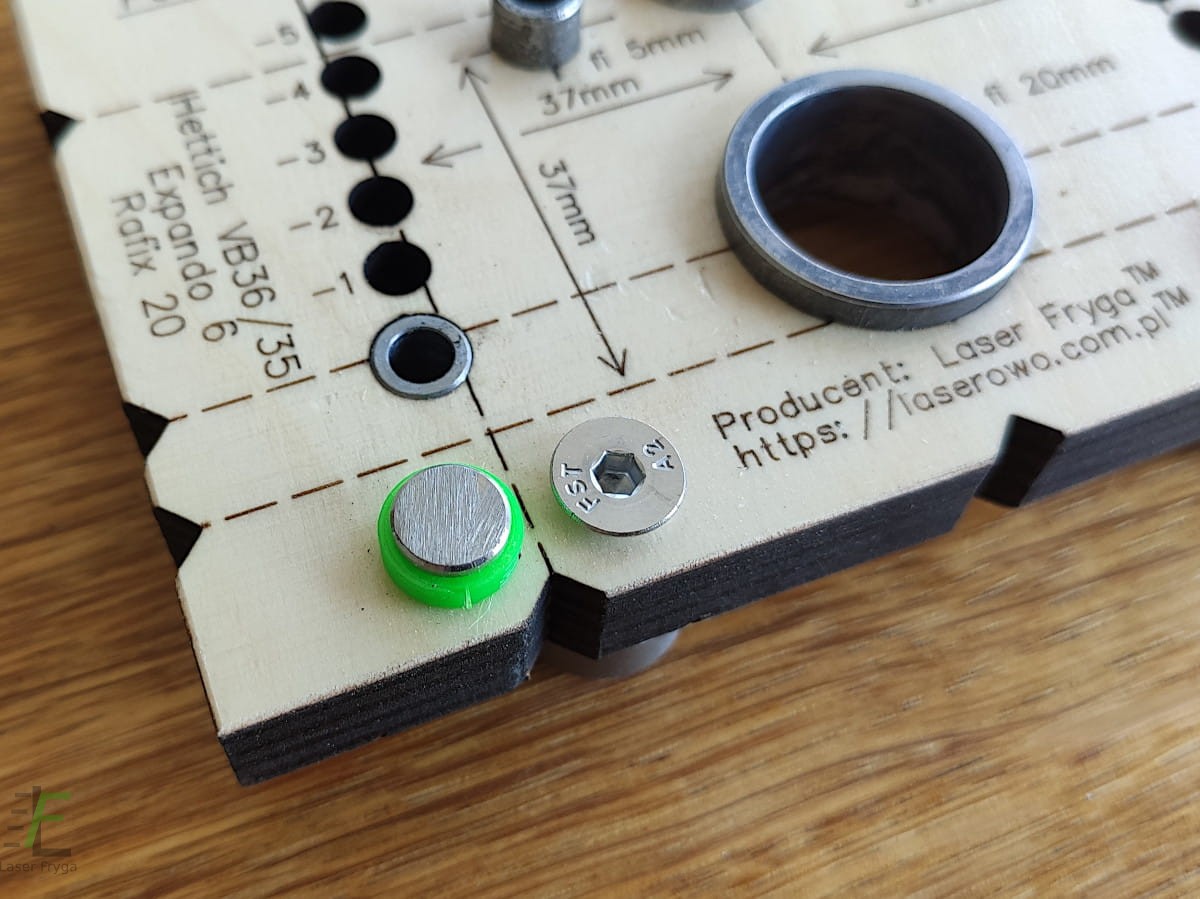

• możliwość regulacji odległości od boku półki do osi otworów w zakresie 37-32mm, co 1 mm,
  • przy ustawieniu 37mm (otwór pod pin 0) bok jest zlicowany z półką,
  • przy ustawieniu 32mm (otwór pod pin -5) bok będzie wsunięty do wnętrza korpusu o 5mm.
• pozycjonowanie za pomocą pinów zapewnia wysoką dokładność i powtarzalność,
• pin umożliwia błyskawiczną, beznarzedziową zmianę dystansu,
• szablon wyposażony w schowek na pin, dzięki temu zapobiegamy jego zagubieniu,
• niska masa i małe rozmiary,
• szczerbinki ułatwiające pozycjonowanie szablonu do linii,
• hartowane tulejki do bezpośredniego wiercenia gwarantują wysoką trwałość produktu,

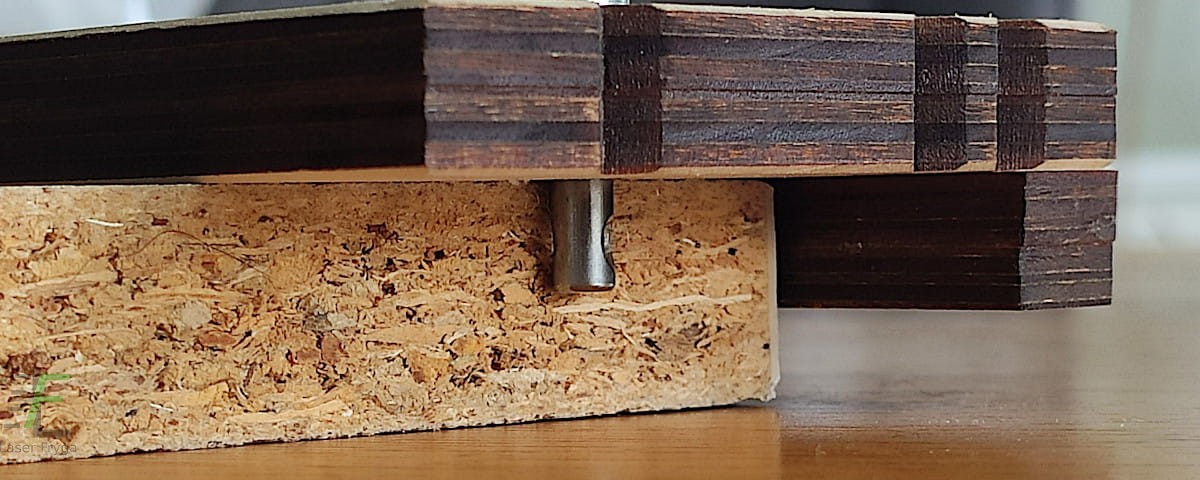

• tulejki wystają ponad powierzchnię szablonu dzięki temu ogranicznik głębokości wiercenia nie niszczy szablonu.

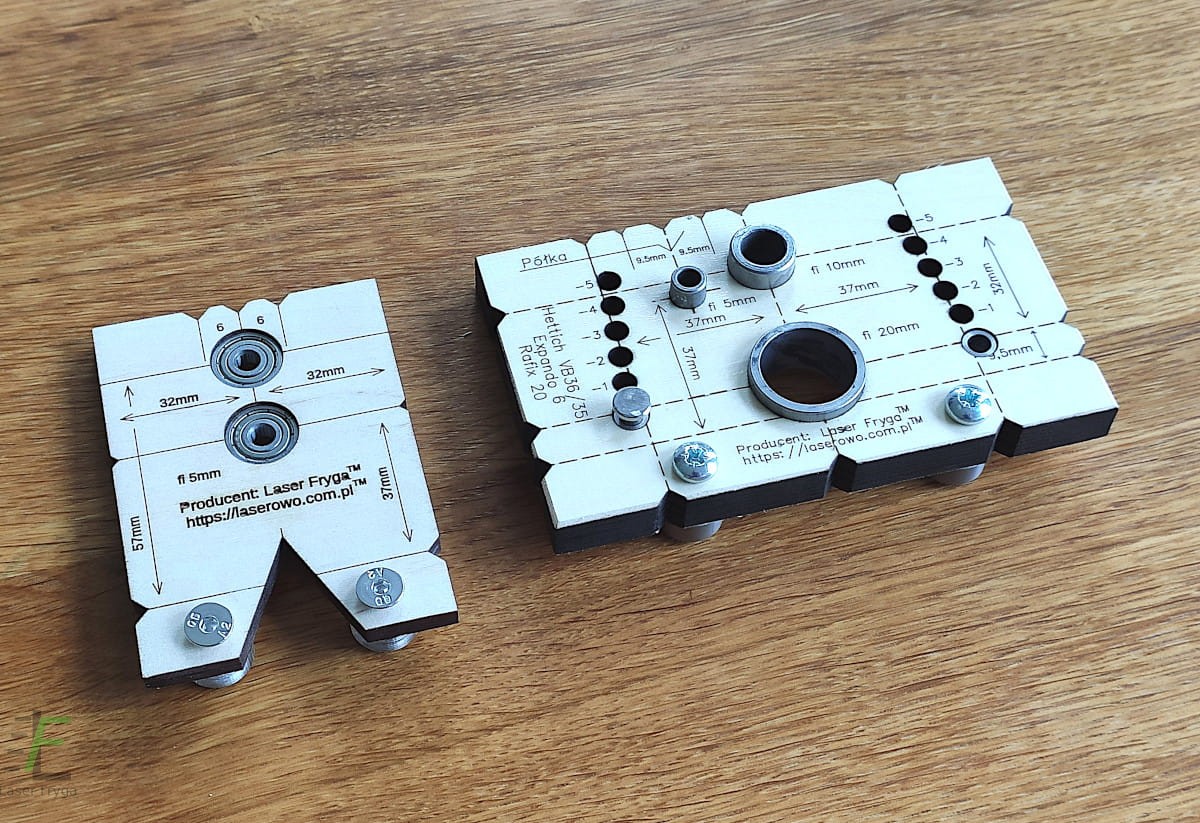

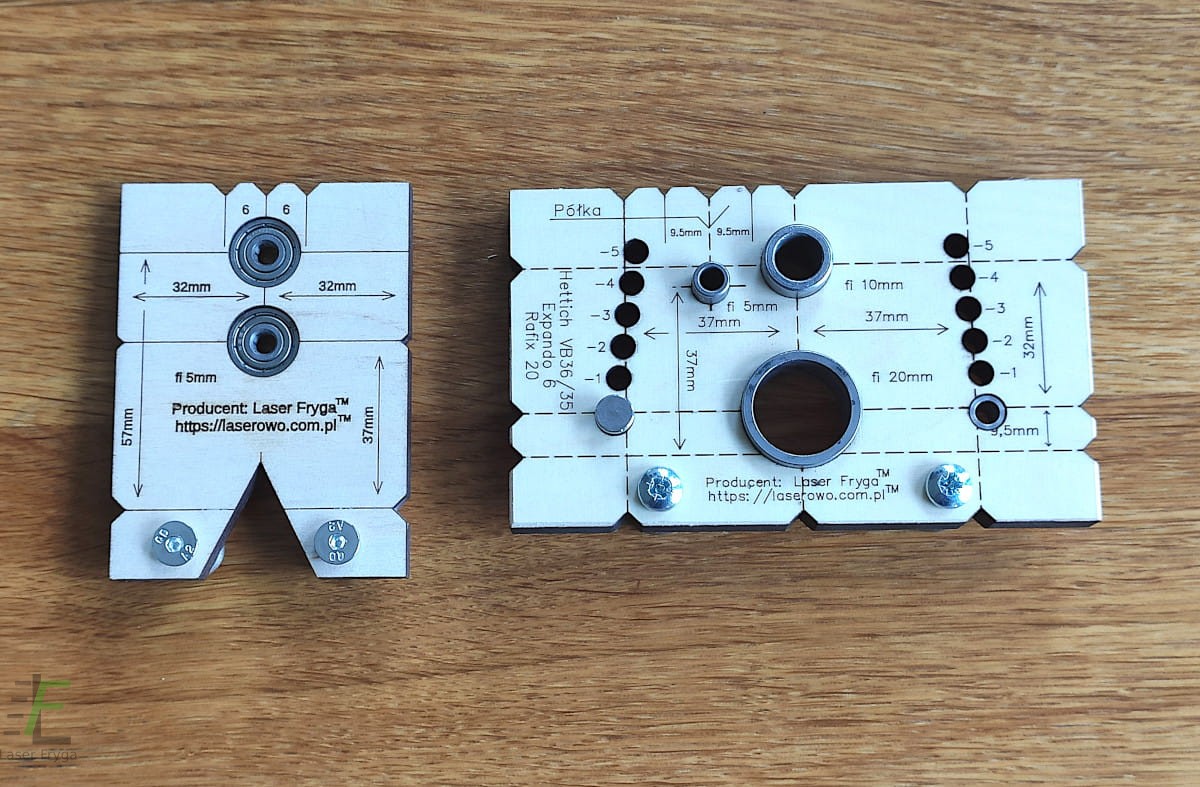

Zestaw 2 - z dodatkową płytką do nawiercania otworów pod trzpień. Przydana w przypadku nawiercania otworów z tyłu korpusu (nuta 20mm - dystans 57mm od krawędzi)

Zestaw 2 w stosunku do Zestawu 1 pozwala dodatkowo na nawiercenie otworów pod trzpienie w odległości 57mm - w przypadku instalowania półek w korpusie z nutą 20mm.

• wysoka trwałość dzięki zastosowaniu łożysk do wzmocnienia otworów w dodatkowym szablonie,

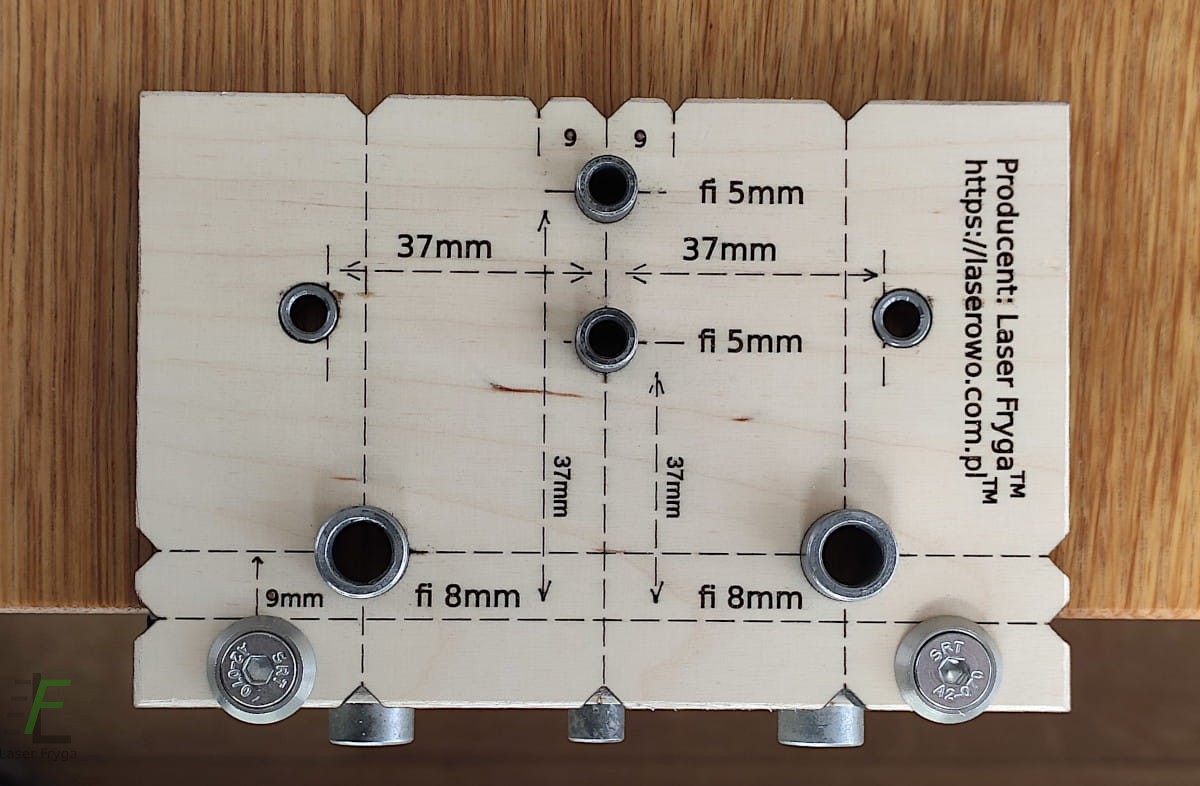

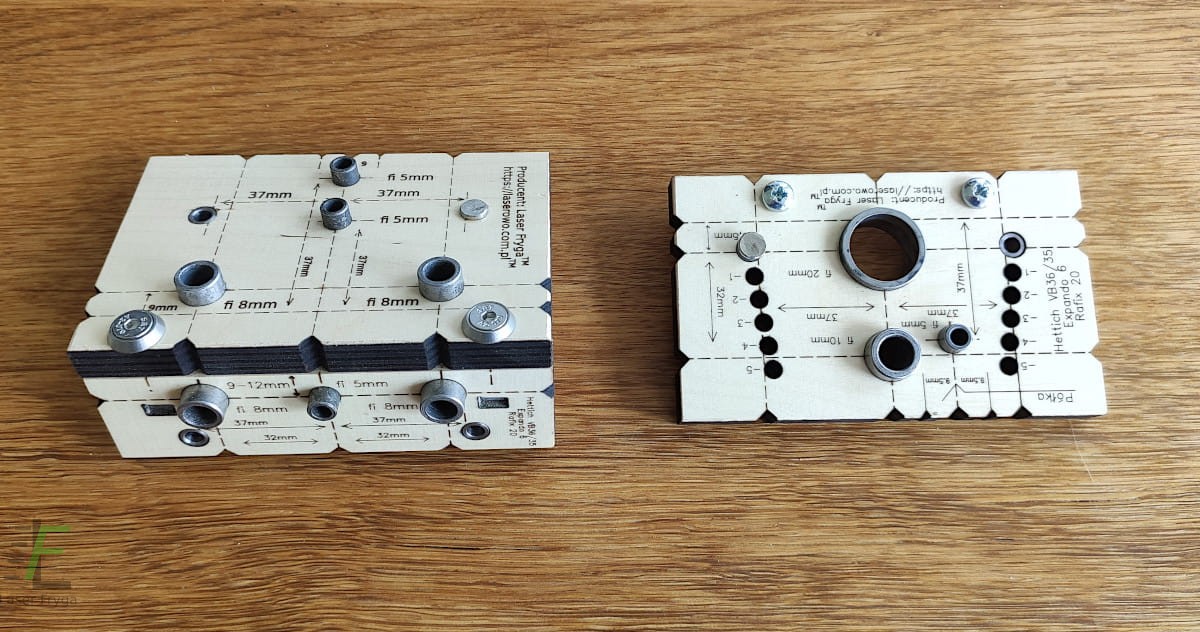

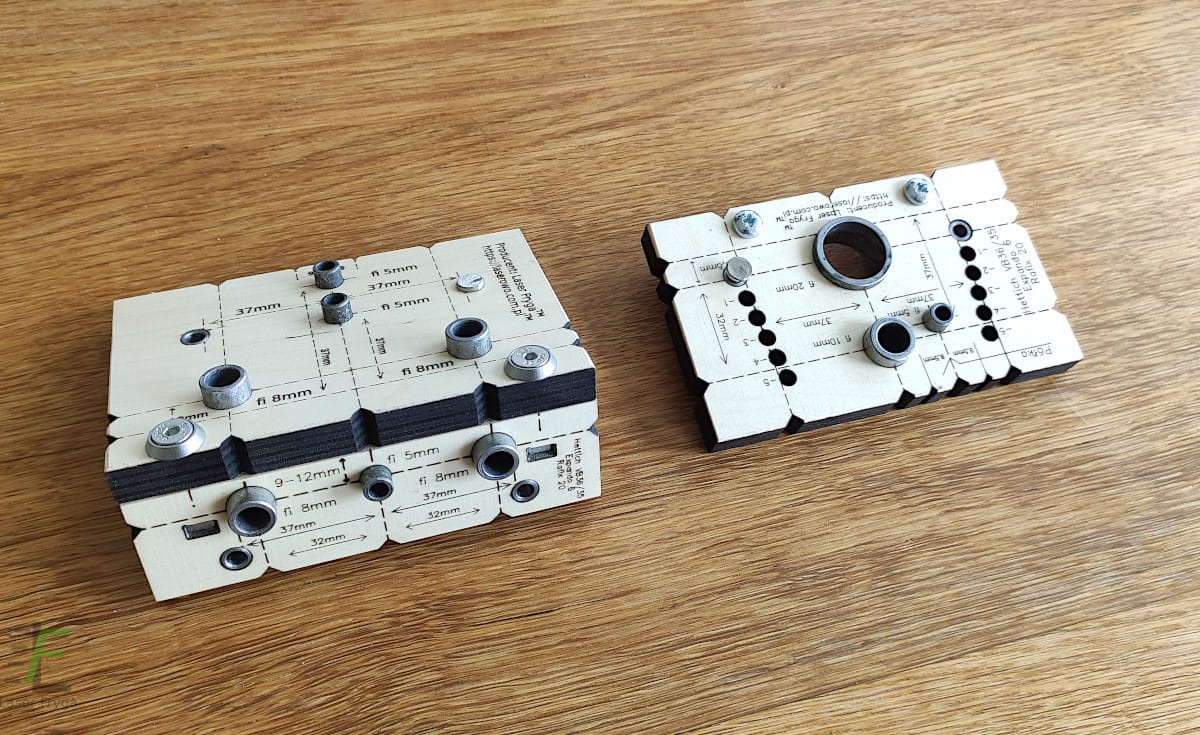

Zestaw 3 - to Zestaw 1 z dodatkowym szablonem do nawiercania otworów pod trzepienie półek i kołki 8mm. Dzięki temu możliwy jest również montaż korpusu złączkami. Dodatkowym szablonem wykonasz również zwykłe połączenie kołkowe.

Z pomocą Zestawu 3 dodatkowo wykonasz:

• połączenie korpusu za pomocą złączek Rafix 20, VB36/19,
• połączenia kołkowe (kołek 8mm) korpusu (wieniec - bok),
• połączenie kołkowe (kołek 8mm) półek (półka - bok),
• otwory pod podpórki półek fi 5mm w odległości 37mm lub 57mm od krawędzi boku,

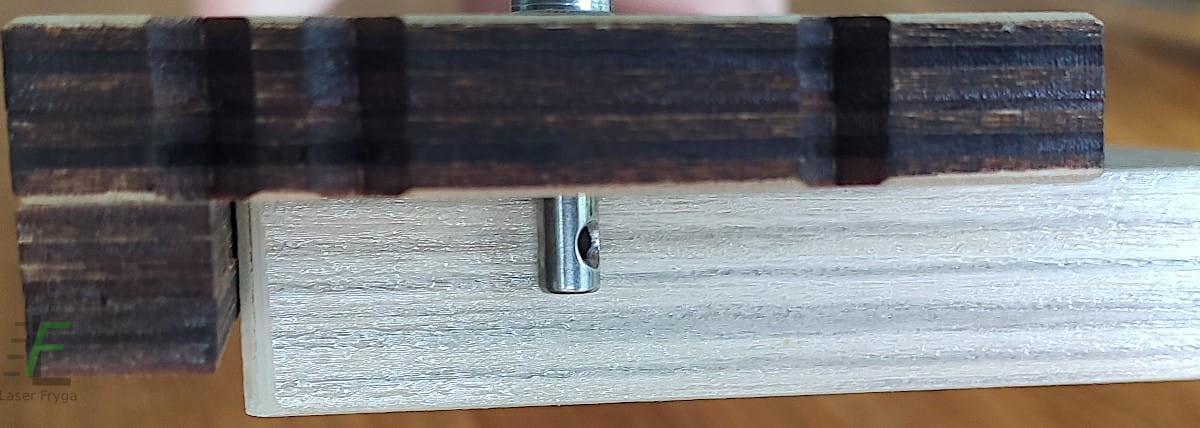

Pozycjonowanie szablonu za pomocą wsuwanego trzpienia gwarantuje bardzo dużą dokładność.

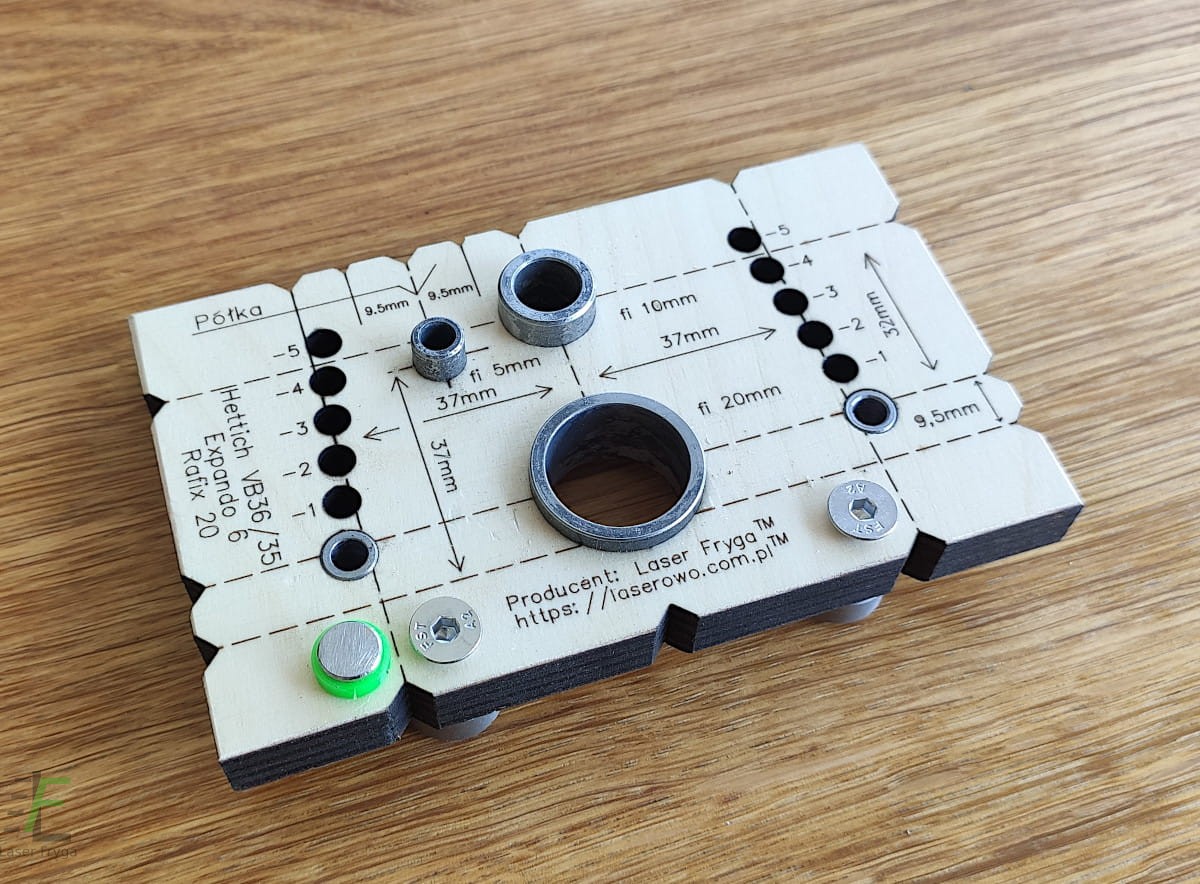

Cechy produktu

• szablony o grubości 12mm wykonane ze sklejki lakierowanej,
• hartowane tulejki do wiercenia - fi 5mm, fi 8mm, fi 10mm, fi 20mm
• szablon pomocnicy wykonany ze sklejki o grubości 6mm
• odbojniki w szablonie głównym i pomocniczym z zestawu 3 wykonane ze stali
• odbojniki w szablonie pomocniczym z zestawu 2 wykonane z plexi


Niezbędne akcesoria

• wiertło fi 5mm,
• wiertło fi 10mm (VB36/19),
• wiertło fi 20mm (VB36/19, Rafix 20, Expando 6),
• ogranicznik głębokości wiercenia (opcjonalnie),
• dobry ścisk stolarski,
• wkrętarka.


Najczęściej zadawane pytania


Opinie naszych Klientów


"Tani nie jest... ale to chyba jedyna wada. Wykonanie super. Wzornik niepozorny, ale działa doskonale."

"Bardzo przyśpiesza prace"

"Lekki, poręczny i precyzyjny."


Zawartość opakowania

W zestawie otrzymujesz:

- szablon 1 szt,

- przykręcone odbojniki w formie tulejek - 2 szt,

- pin pozycjonujący 5mm.

Dokładna obrazkowa instrukcja użycia szablonu

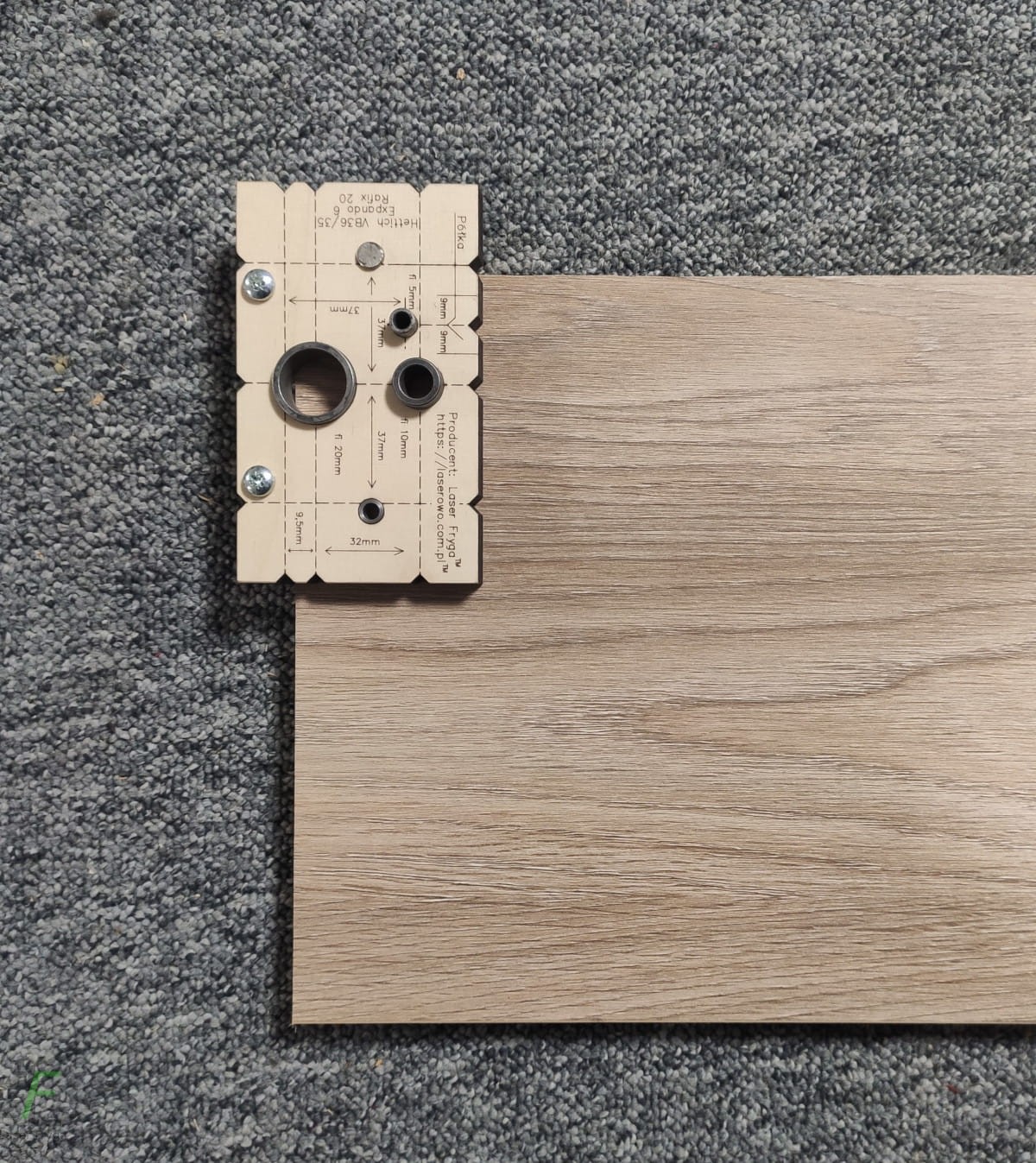

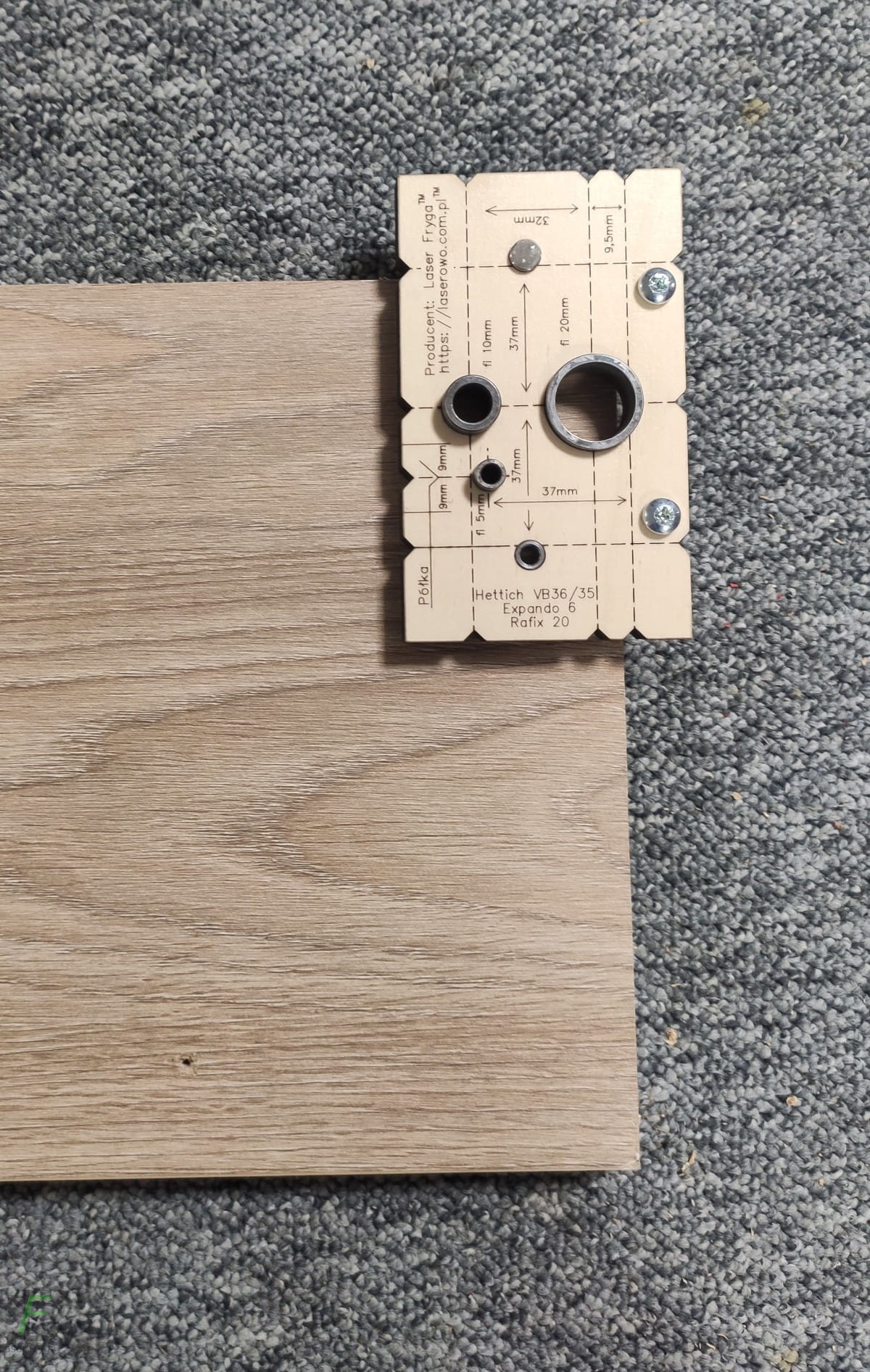

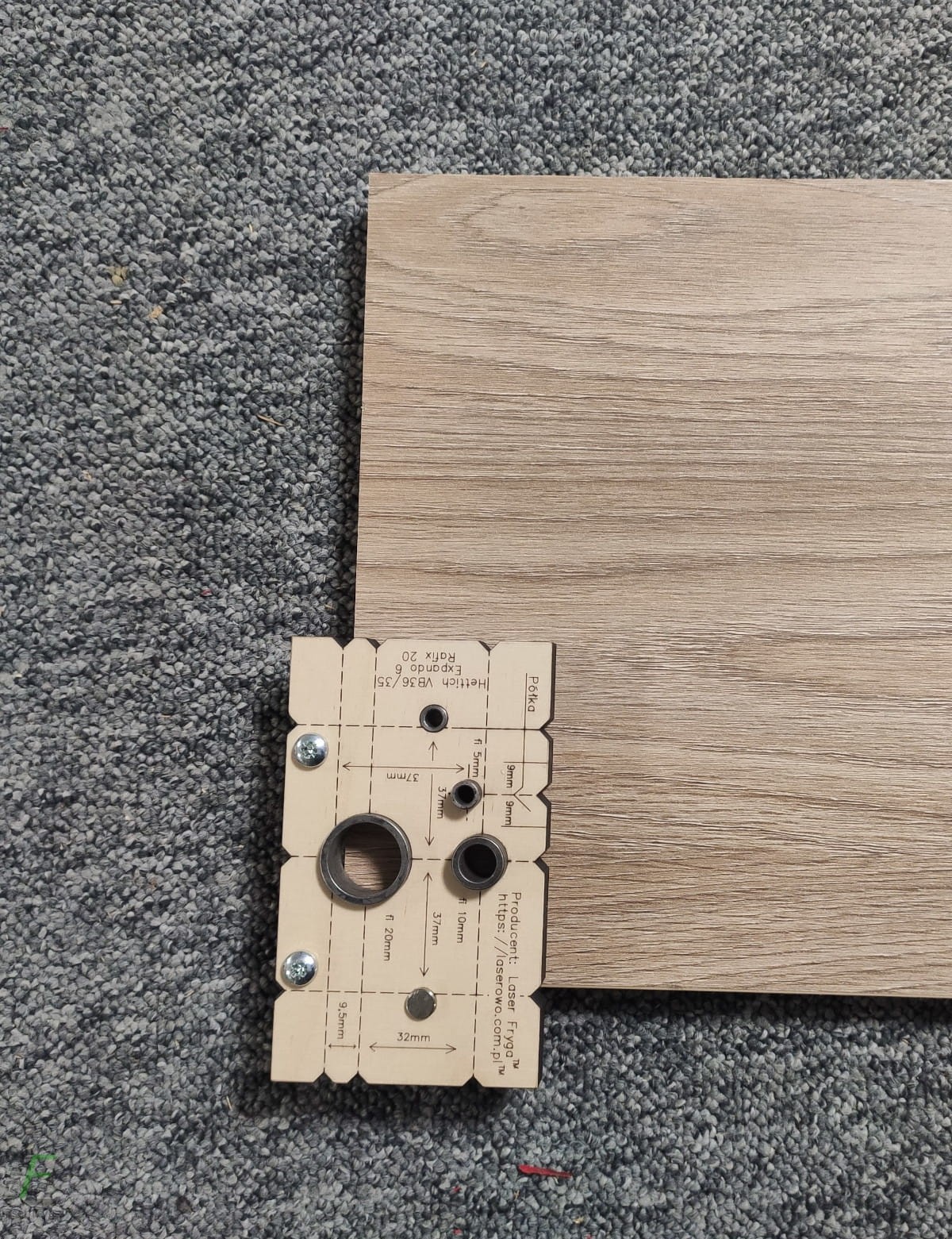

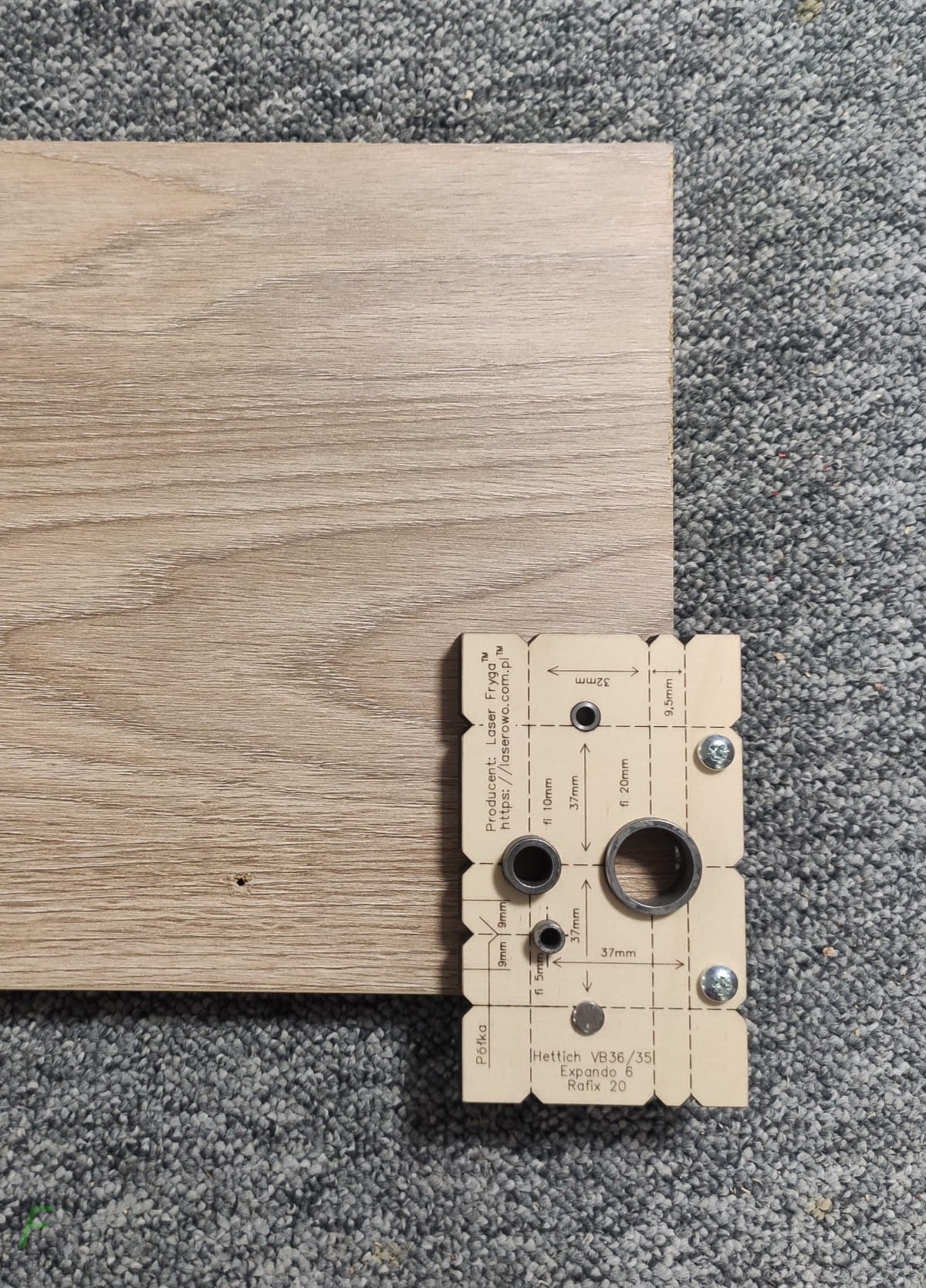

Nawiercanie półki lub wieńca (na zdjęciach starsza wersja szablonu).

Lewy dół.

Lewa góra

Prawy dół

Prawa góra

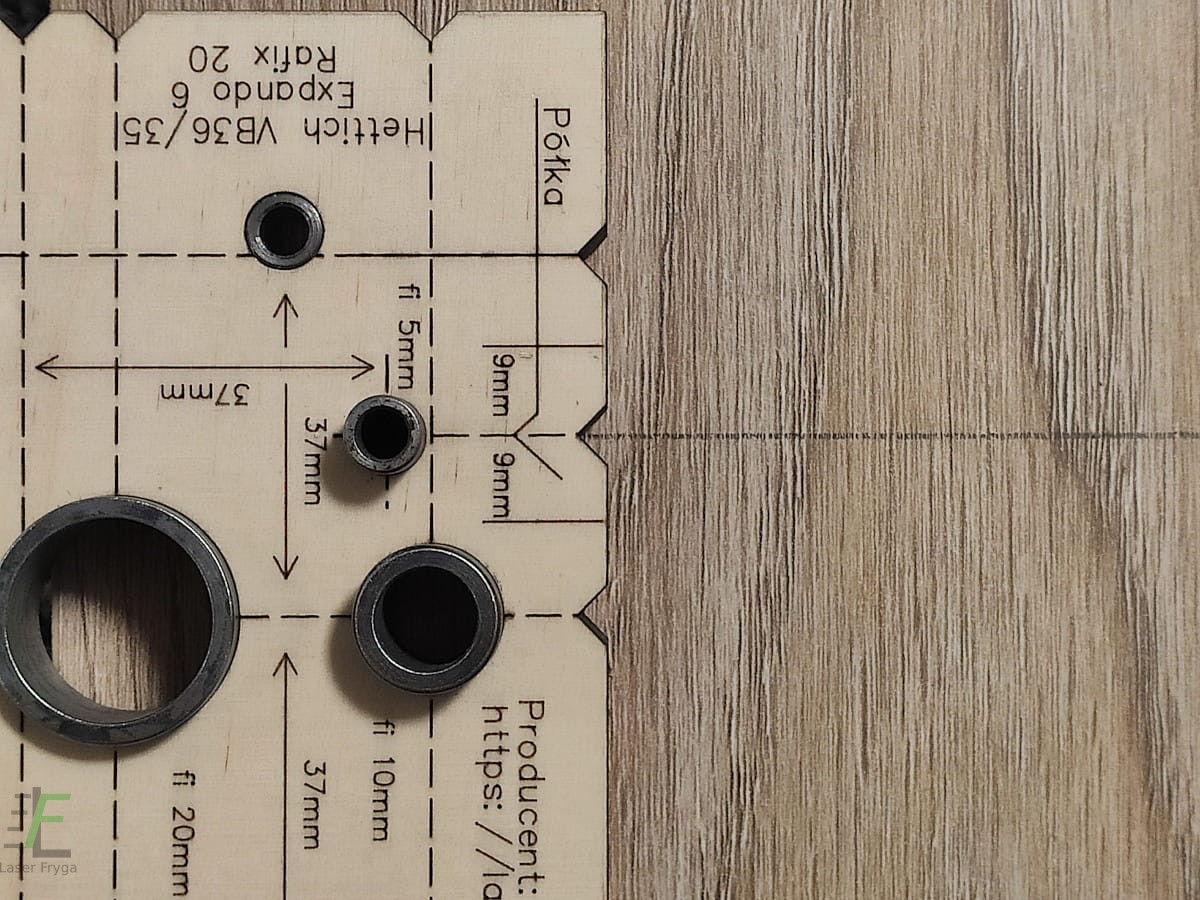

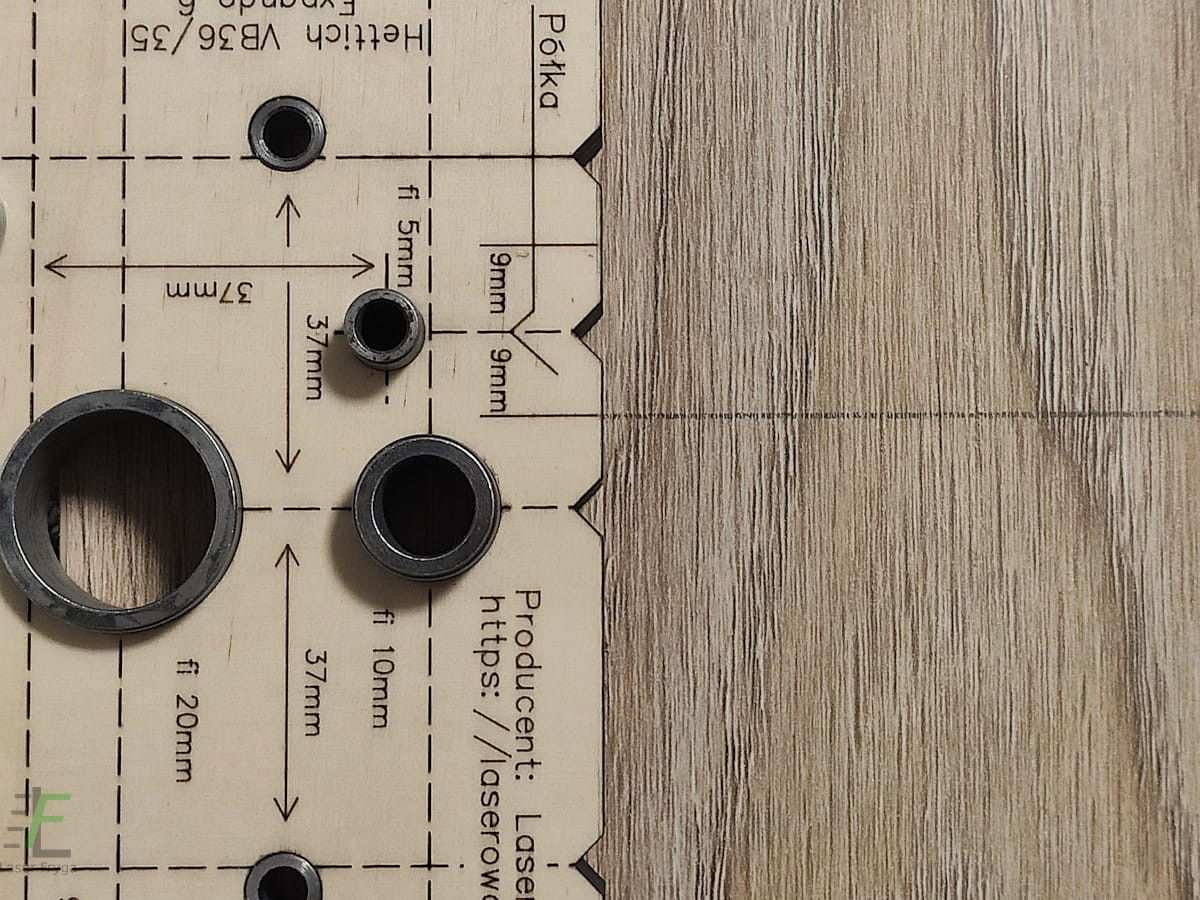

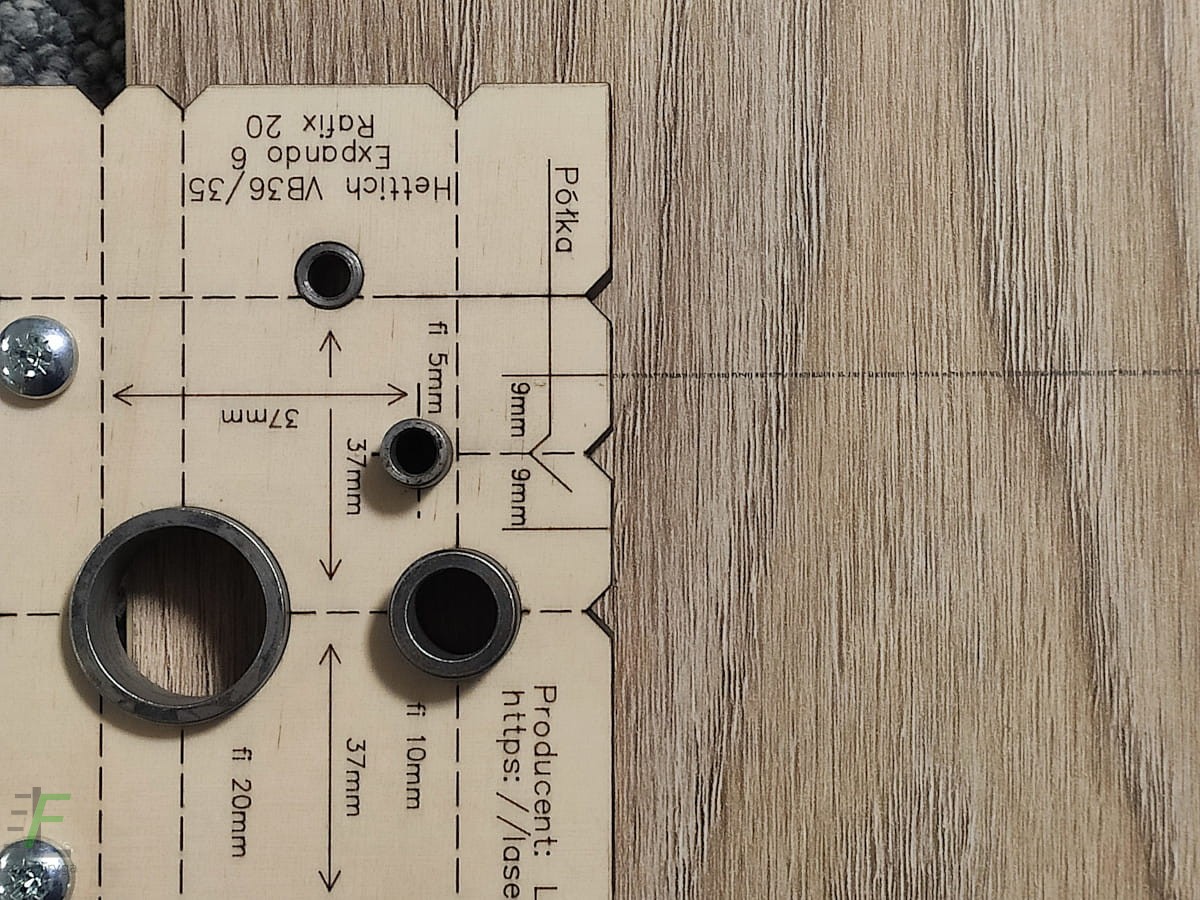

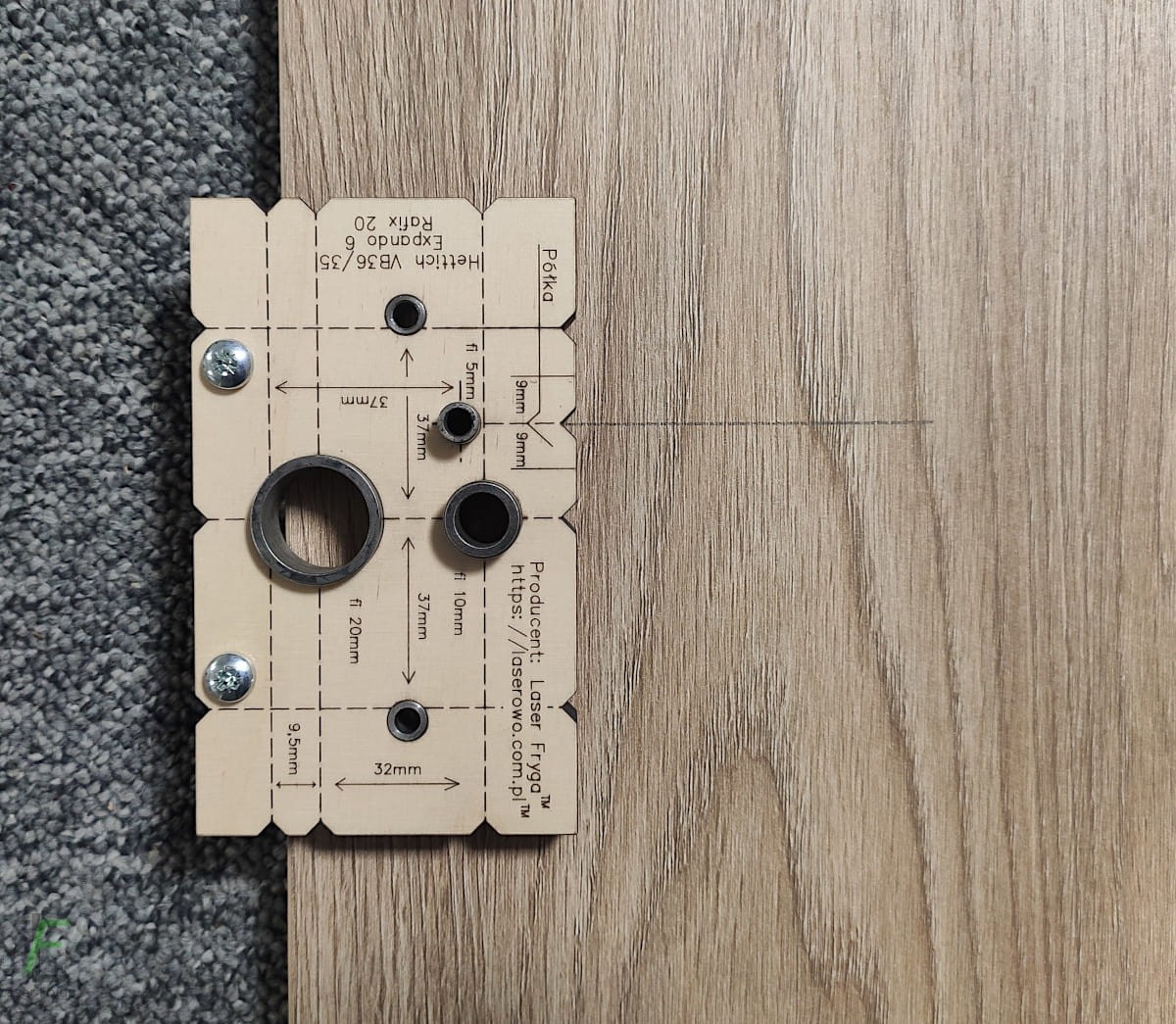

Nawiercanie boku

Kątownikiem rysujemy linię na boku i do niej ustawiamy szablon - linia w środku półki.

 Linia w środku półki

Linia w miejscu dołu półki

Linia w miejscu góry półki


Powyższy opis produktu został napisany przez człowieka, który chętnie opowie na Twoje pytania lub pomoże w wybraniu właściwego szablonu.
Na zdjęciach pokazujemy prawdziwe produkty nie wizualizacje.
W razie pytań lub wątpliwości zapraszamy do kontaktu.
