Płytka do nawiercania otworów na płaskich powierzchniach

Z pomocą szablonu:

• Zainstalujesz półki w korpusie,
• Wykonasz przegrodę (stała półka) - wraz z szablonem do mimośrodów.

Dokładnie i pionowo wywiercisz:

• Otwory fi 8mm pod kołek meblowy,
• Otwór pod trzpień mimośrodu fi 5mm i kołek fi 8mm (przegroda),
• Otwory pod podpórki półek fi 5mm (dystans 37,57mm),
• Otwory pod trzpienie połączeń mimośrodowych Rafix 20, VB36, Expando 6, Flipper, PK2, itp - fi 5mm,
• Otwory pod prowadnik krzyżakowy montowany na wkręty EURO fi 5mm.

Potrzebne narzędzia:

• wiertło fi 5mm,
• wiertło fi 8mm,
• ogranicznik głębokości wiercenia (opcjonalnie),
• dobry ścisk stolarski,
• wkrętarka.

Filmy i zdjęcie produktu

Funkcje produktu

A. Nawiercanie otworów pod połączenia mimośrodowe/kołkowe przy robieniu przegrody

• kompatybilna z szablonem do mimośrodów: Szablon do mimośrodów - v2
• dystans od bocznej krawędzi 25mm,
• możliwość regulacji dystansu co jeden milimetr w zakresie 25-29mm,
• wysokie tulejki zapewniają znakomitą pionizację,
• użycie szablonu wymaga tylko jednego pomiaru - określenie i oznaczenie położenia środka półki,
• Otwory pod ogólnodostępne kołki fi 8mm.

Wymiary na płytce i szablonie są takie same jak na szablonie do mimośrodów. Dzięki temu elementy odwiercane jednym i drugim pasują do siebie.

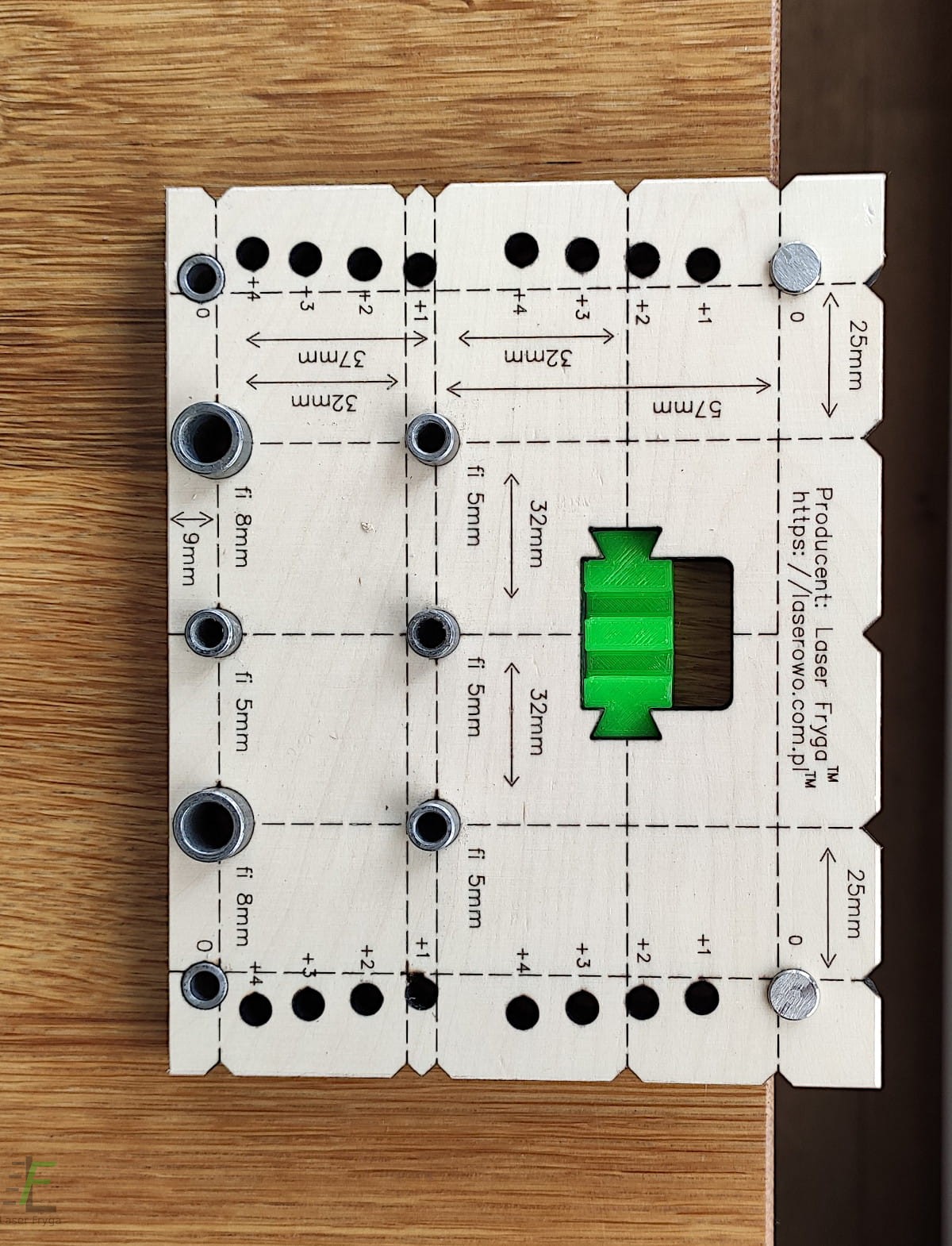

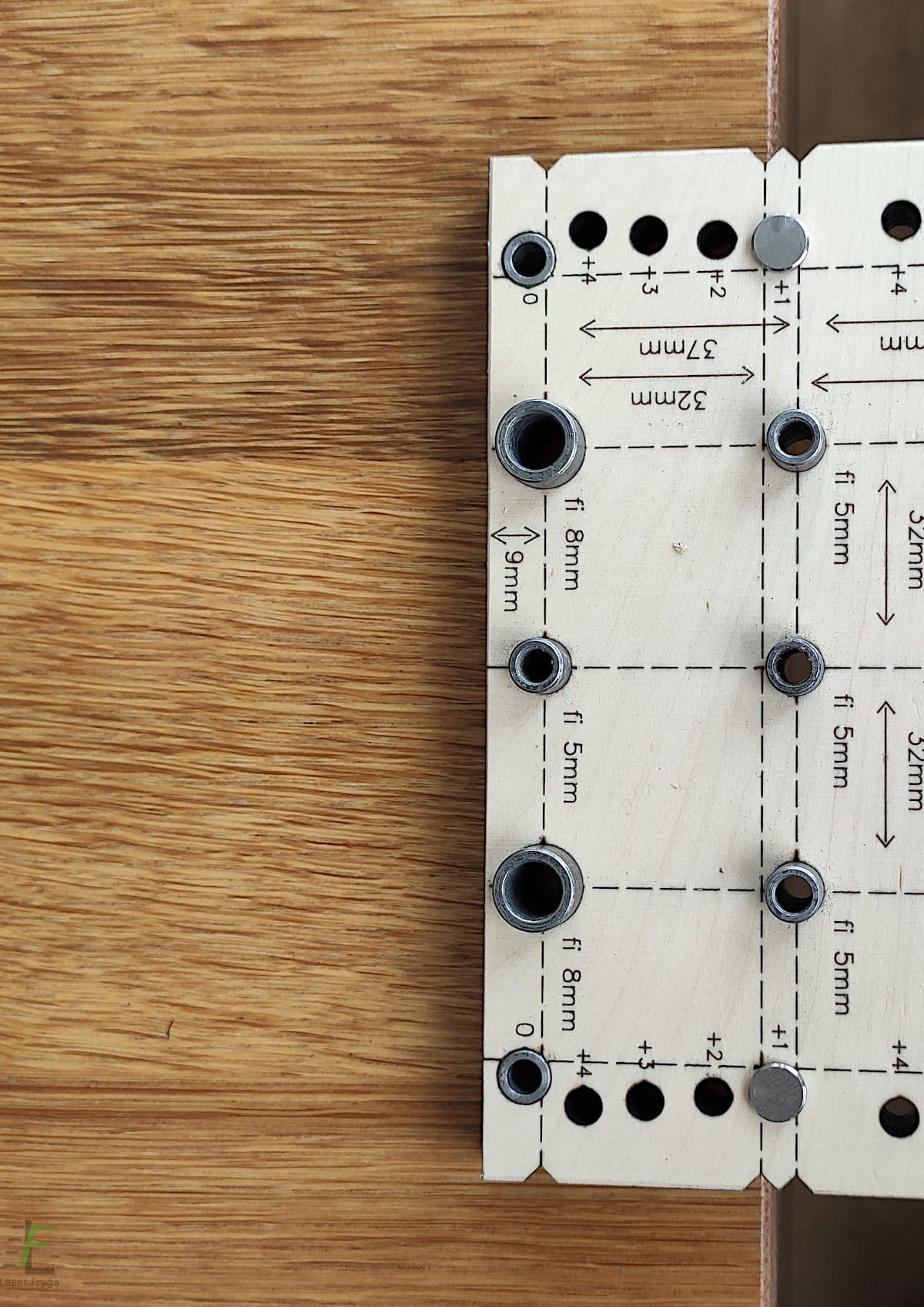

Przyłożenie płytki do nawiercenia otworów pod półkę instalowaną w środku korpusu. Półka zlicowana z korpusem (Ustawienie 0)

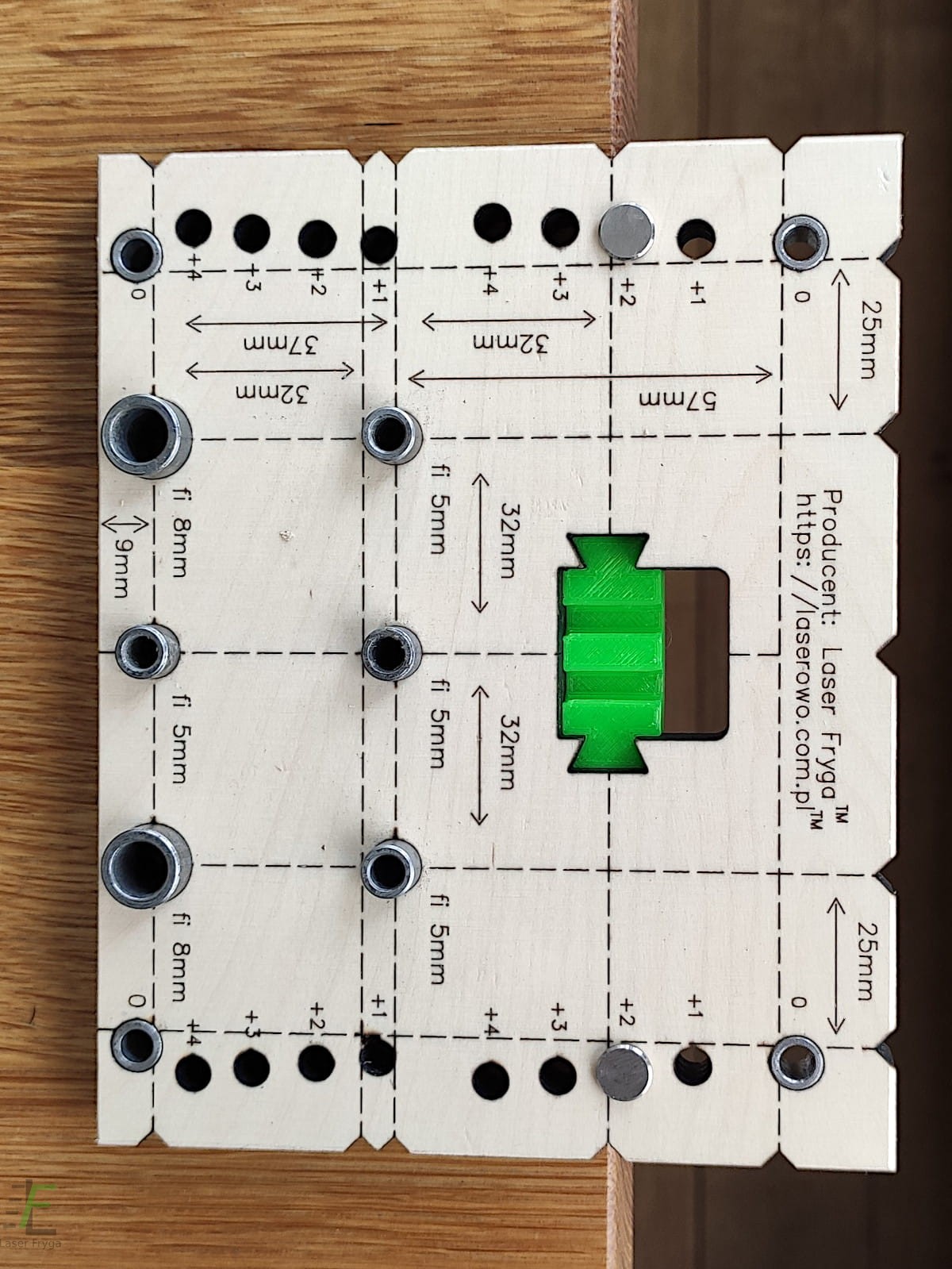

Przyłożenie płytki do nawiercenia otworów pod półkę instalowaną w środku korpusu. Otwory przesunięte o +4mm w efekcie krawędź półki/przegrody  będzie wsunięta do środka o 4mm (Ustawienie +4)

B. Nawiercanie otworów pod podpórki półek

• dystans od krawędzi do osi otworów 37mm lub 57 mm (nuta na 20mm),
• tulejki hartowane pod wiertło fi 5mm lub 4.8mm
• wysoka dokładność dzięki zastosowaniu pinów

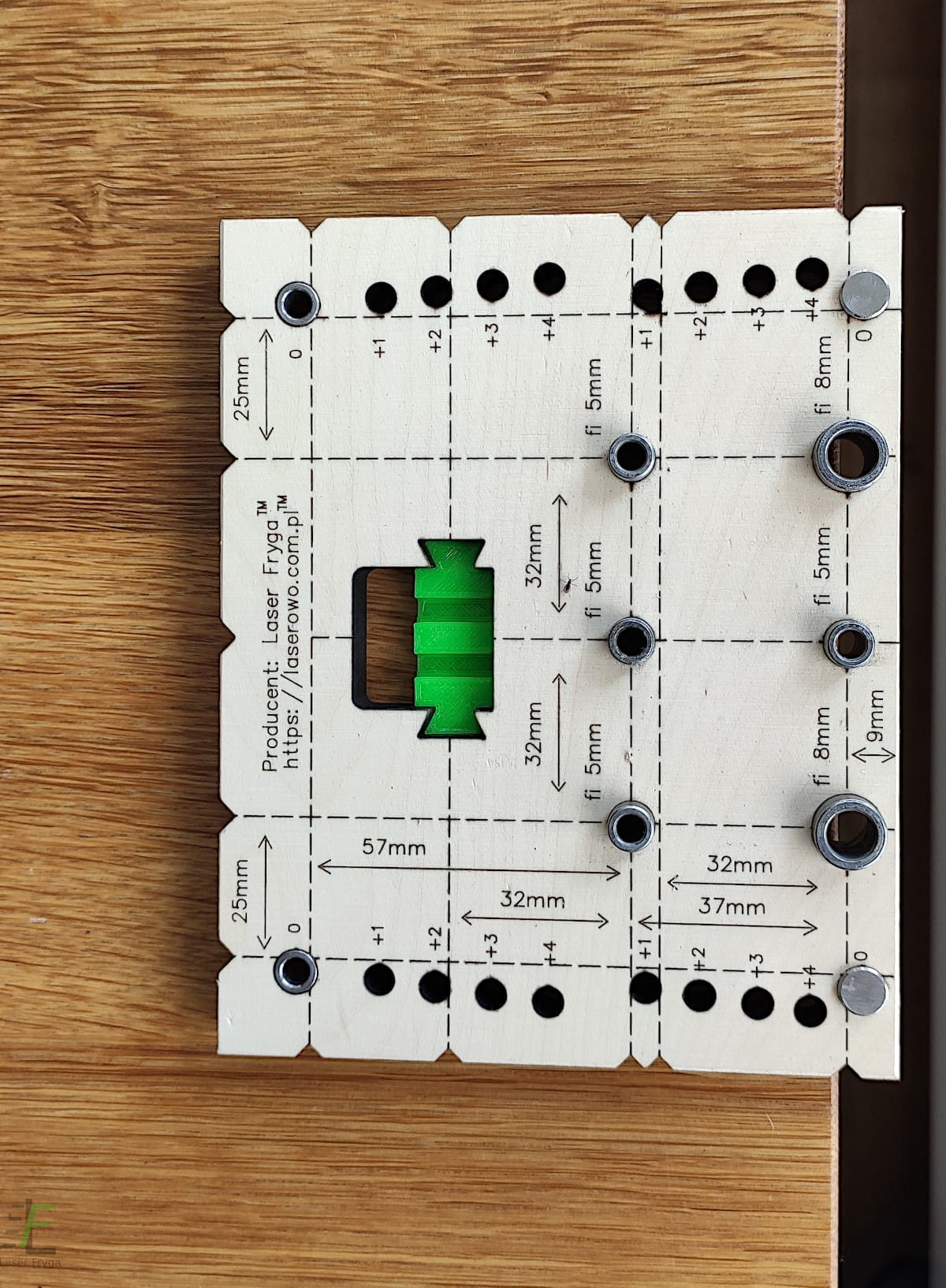

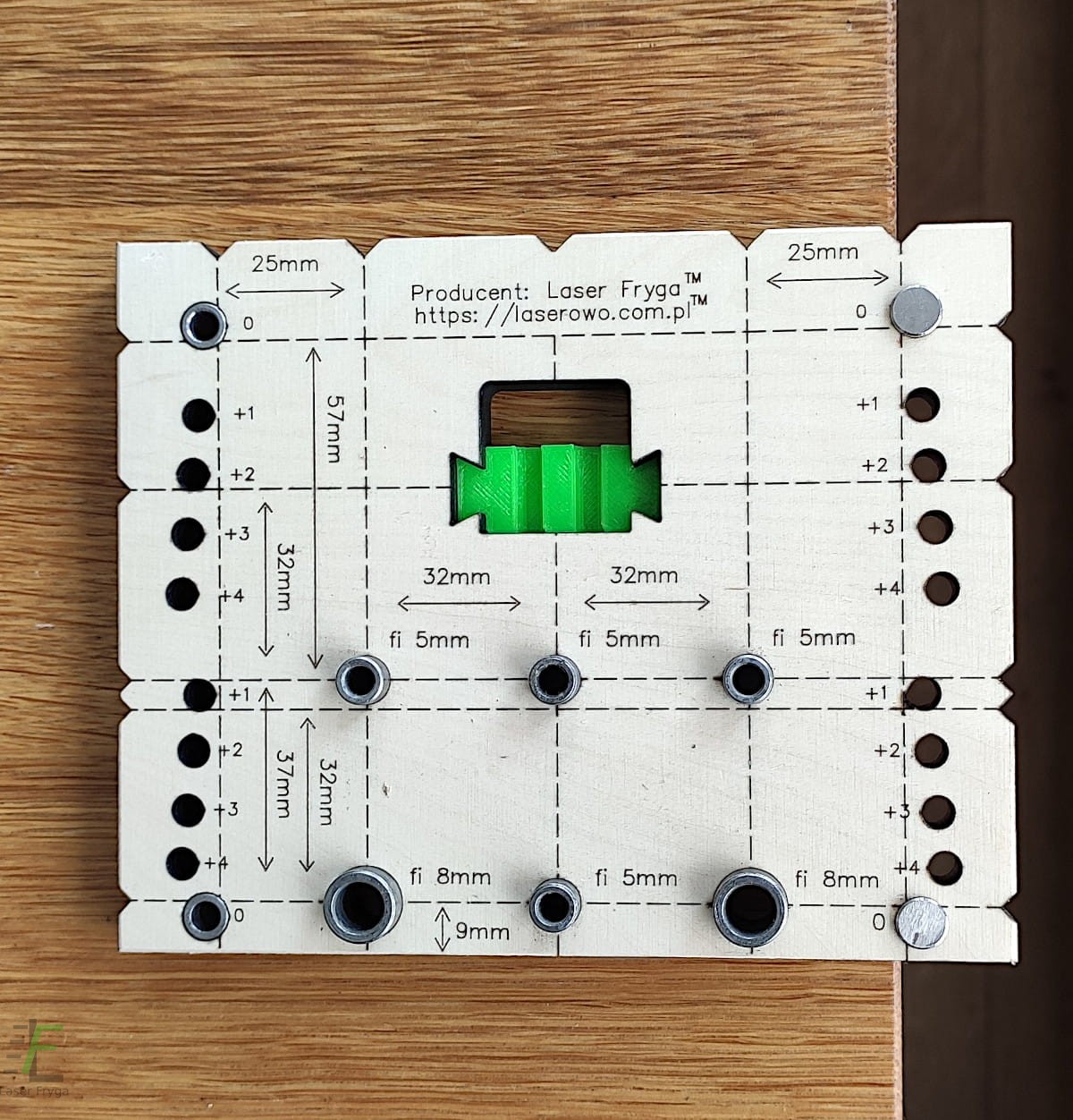

Przyłożenie płytki dla uzyskania dystansu otworów od krawędzi 37mm

Przyłożenie płytki dla uzyskania dystansu otworów od krawędzi 57mm

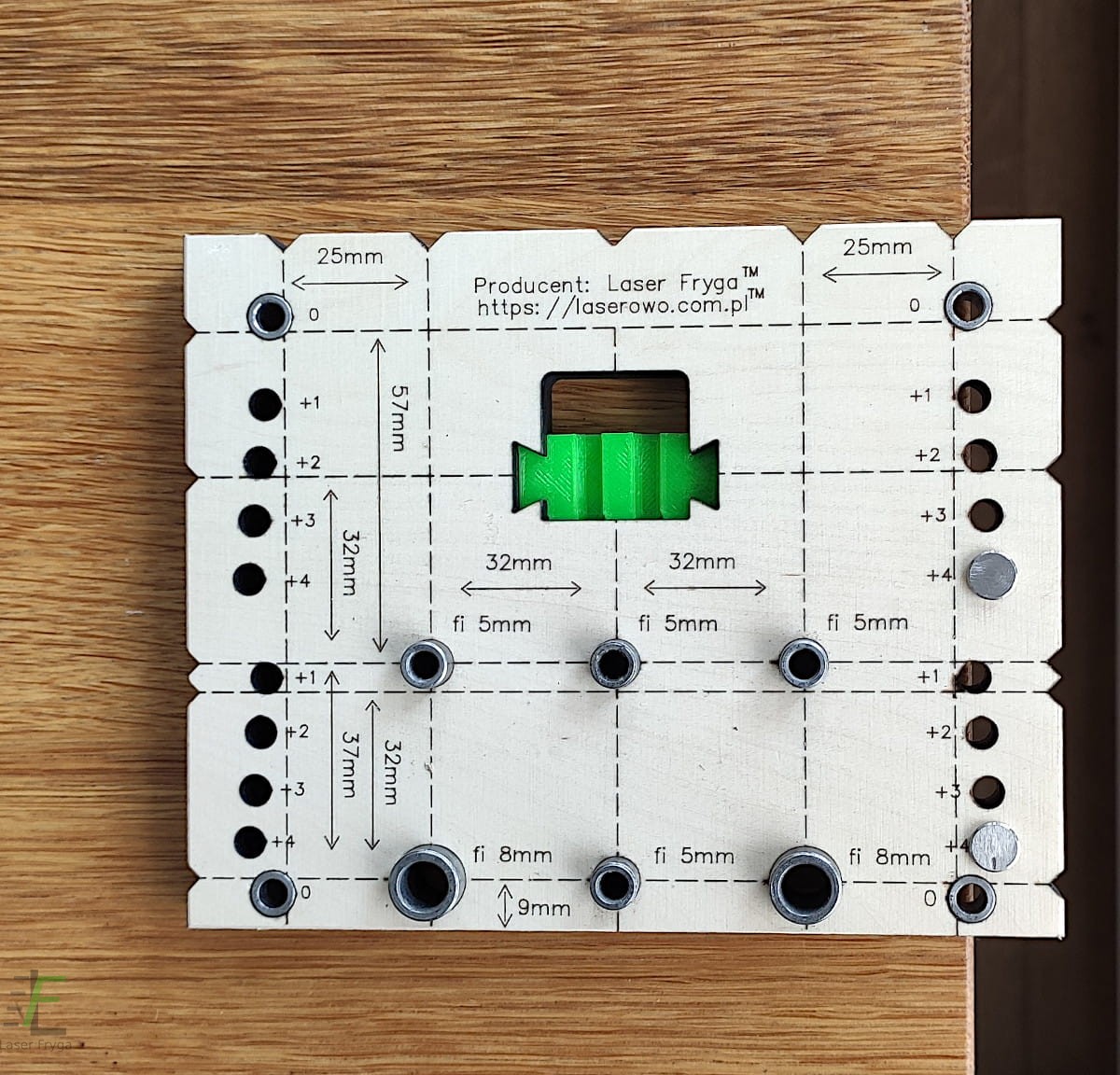

Przyłożenie płytki dla uzyskania dystansu otworów od krawędzi 32mm (oś 5-5-5mm) lub 64mm (oś 8-5-8mm)

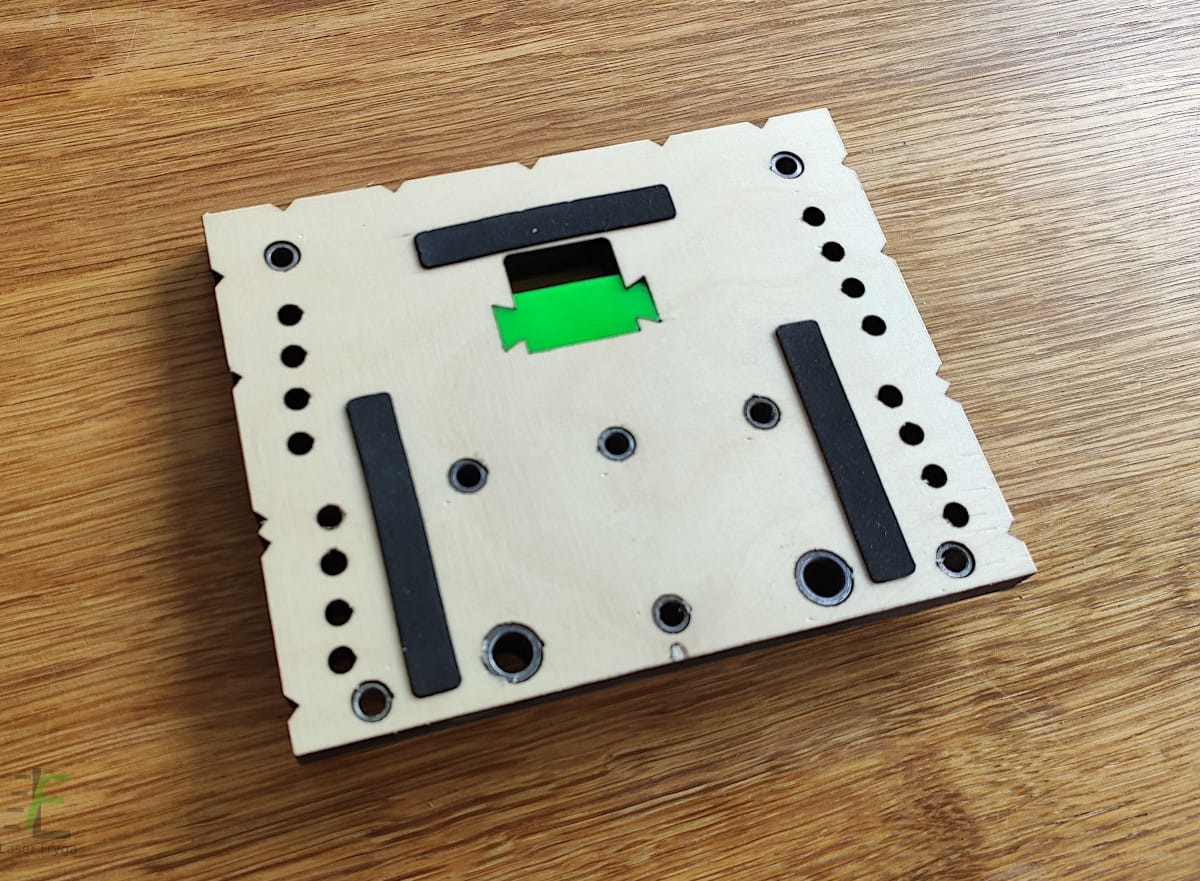

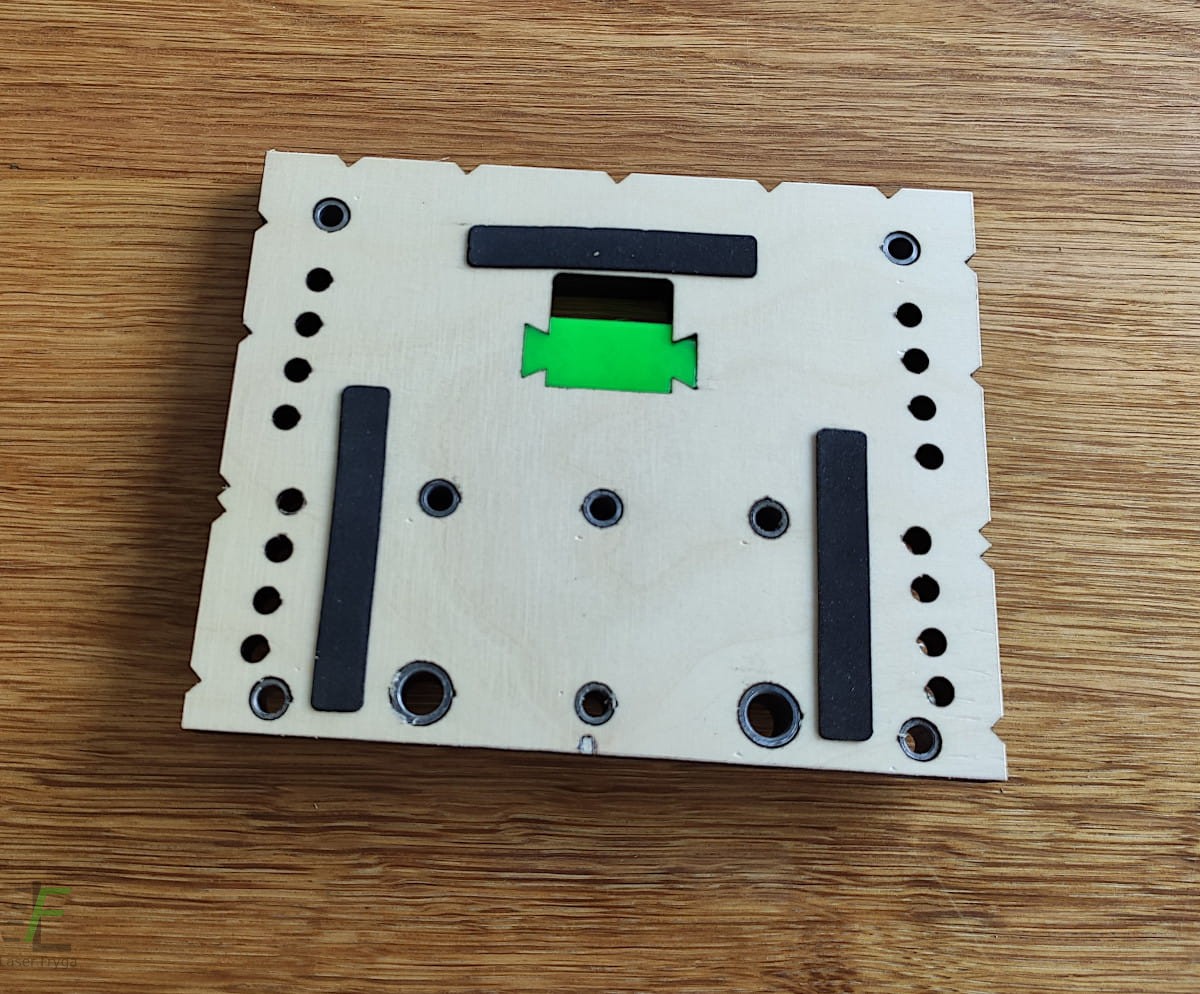

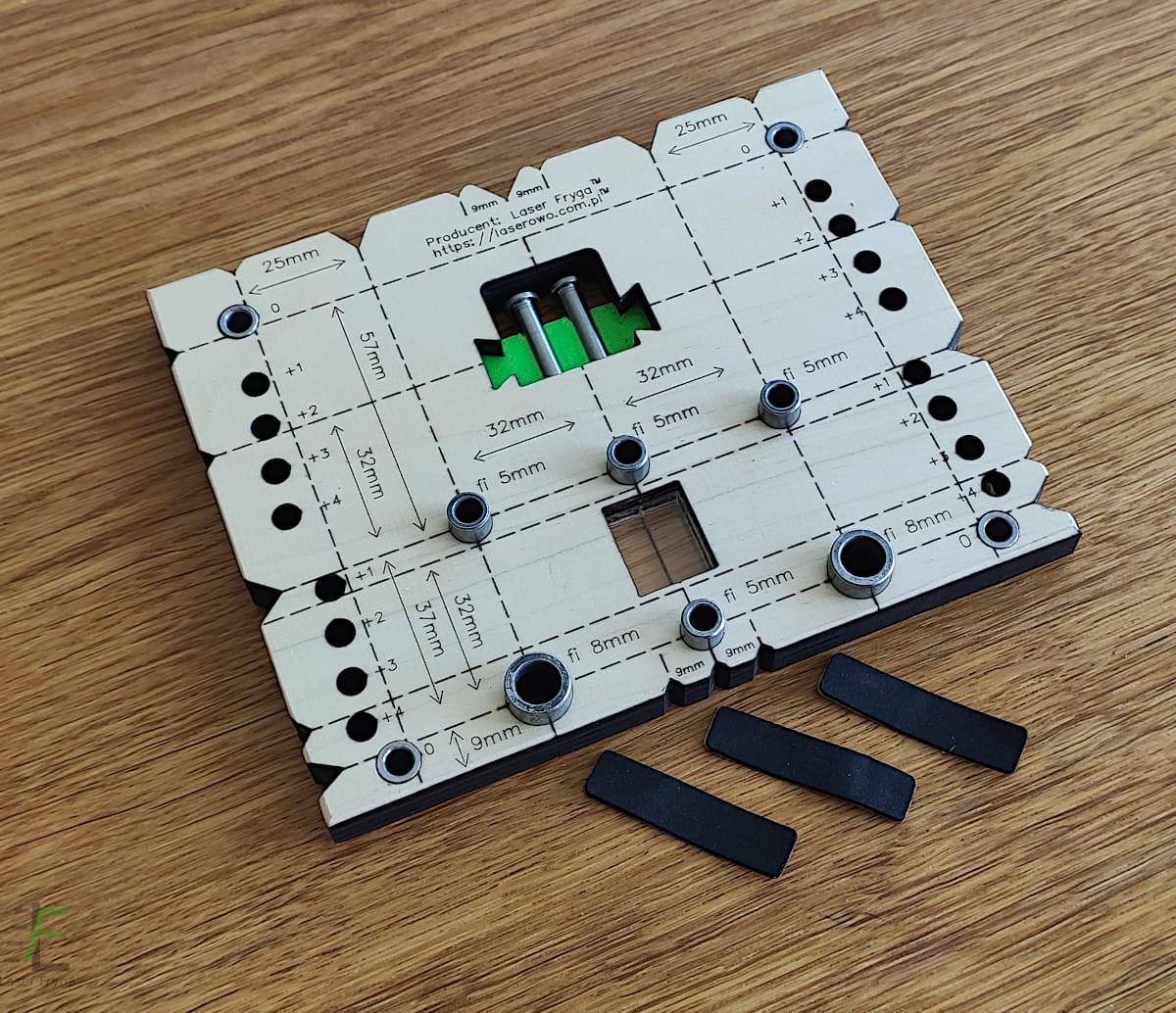

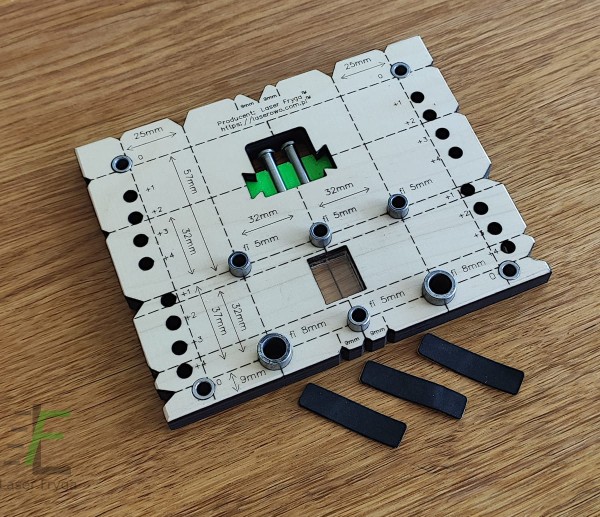

Szablon z przyklejonymi gumami antypoślizgowymi

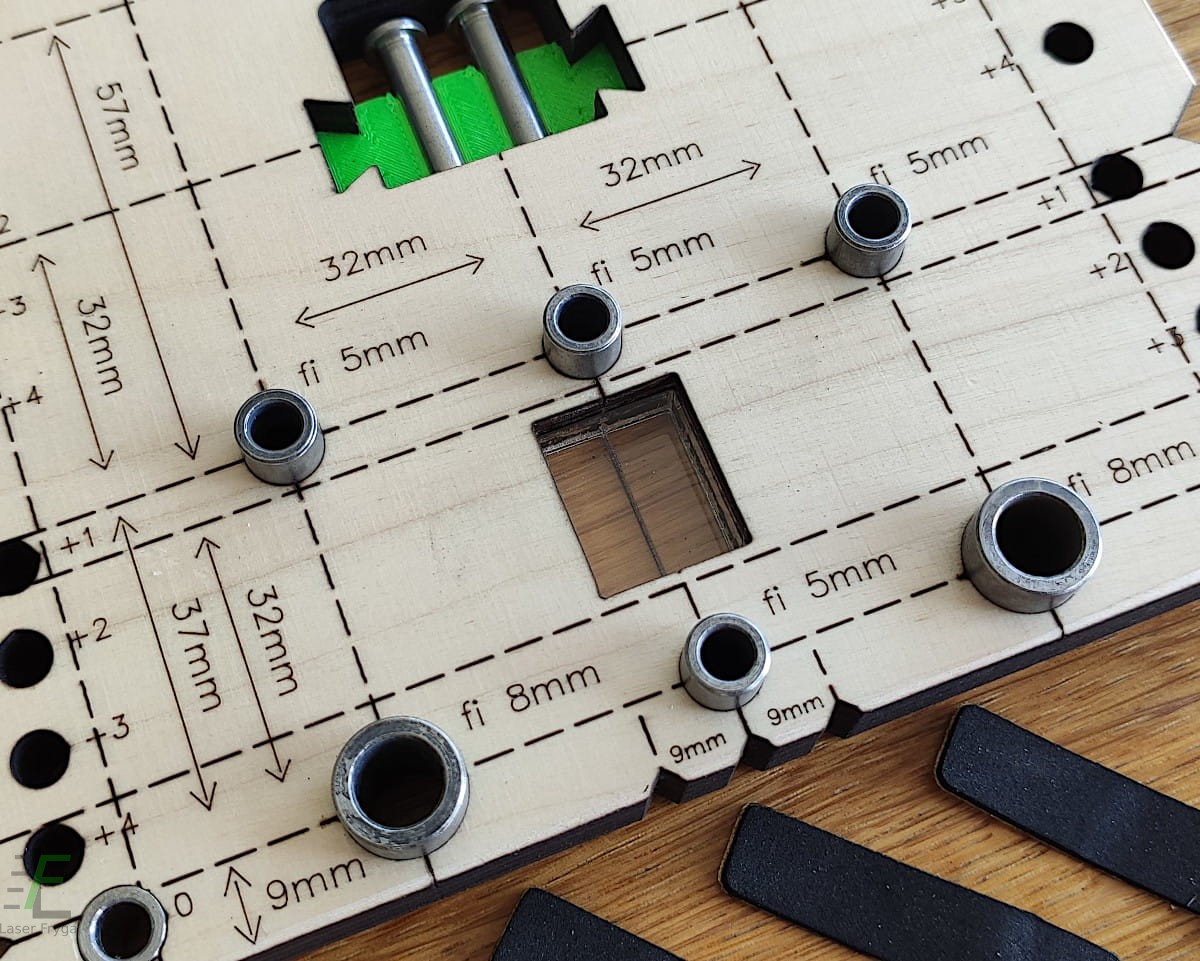

Cechy produktu

• zbudowany z lakierowanej sklejki o grubości 12mm,
• wszystkie otwory pod wiertło wzmocnione tulejkami ze stali hartowanej o wysokości 18mm i 12mm,
• w zestawie dwa trzpienie pozycjonujące ze stali kwasoodpornej,
• w zestawie samoprzylepna guma antyposlizgowa,
• schowek na piny, dzięki któremu minimalizujemy ryzyko ich zaginięcia,
• wymiary: 150x120mm



Niezbędne akcesoria

• dobry ścisk stolarski,
• wiertła do drewna 5mm oraz 8mm,
• wkrętarka lub wiertarka.

Najczęściej zadawane pytania

Pytanie: Jakim wiertłem wiercić otwory pod podpórki?

Odp: Standardowy wiertłem do drewna lub metalu.

Pytanie: Co zrobić kiedy podpórki wypadają z nawierconych otworów?

Odp: Można nawiercić otwory wiertłem o średnicy 4.8mm.

Pytanie: Po co są otwory z opisami 0 do +4 na szablonie?

Odp: Używamy ich w celu przesunięcia otworów pod kołki wgłąb korpusu. Powoduje to, że przegroda nie będzie się licowała z bokiem.

Pytanie: Czy można szablonem nawiercić otwory na środku płyty?

Odp: Tak można. W takim przypadku należy liniami oznaczyć odpowiednie płaszczyzny. Używając szczerbinek na szablonie ustawić na liniach i po dociśnięciu delikatnie nawiercić otwory.

Opinie naszych Klientów

"Super produkt.Bardzo przyspiesza pracę.Polecam."

"Bardzo dobra jakość wykonania."

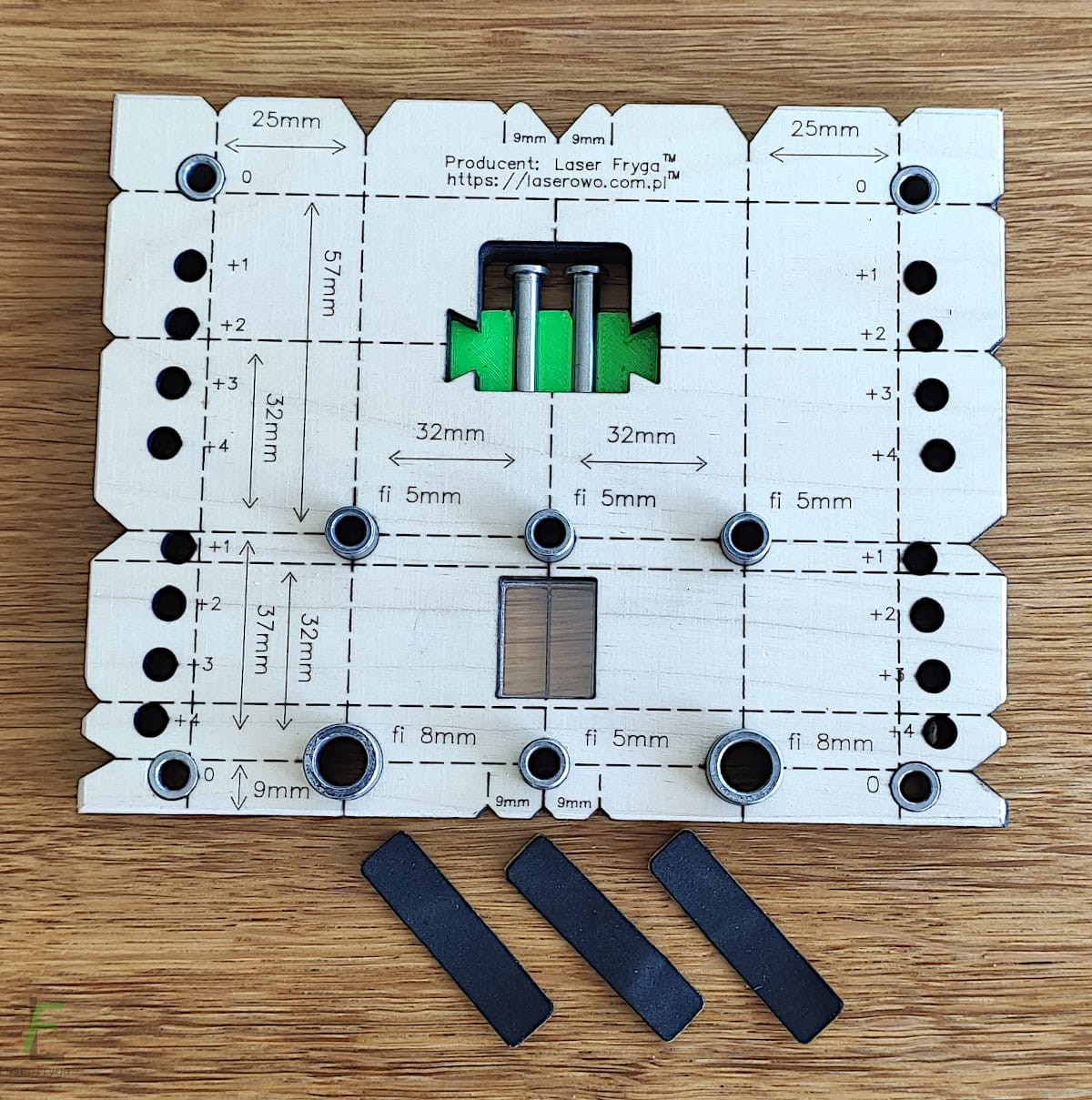

Zawartość opakowania

• szablon - 1 szt
• piny pozycjonujące - 2 szt
• samoprzylepne naklejki antypoślizowe - 3 szt

Powyższy opis produktu został napisany przez człowieka, który chętnie opowie na Twoje pytania lub pomoże w wybraniu właściwego szablonu.

Na zdjęciach pokazujemy prawdziwe produkty nie wizualizacje.

W razie pytań lub wątpliwości zapraszamy do kontaktu.
