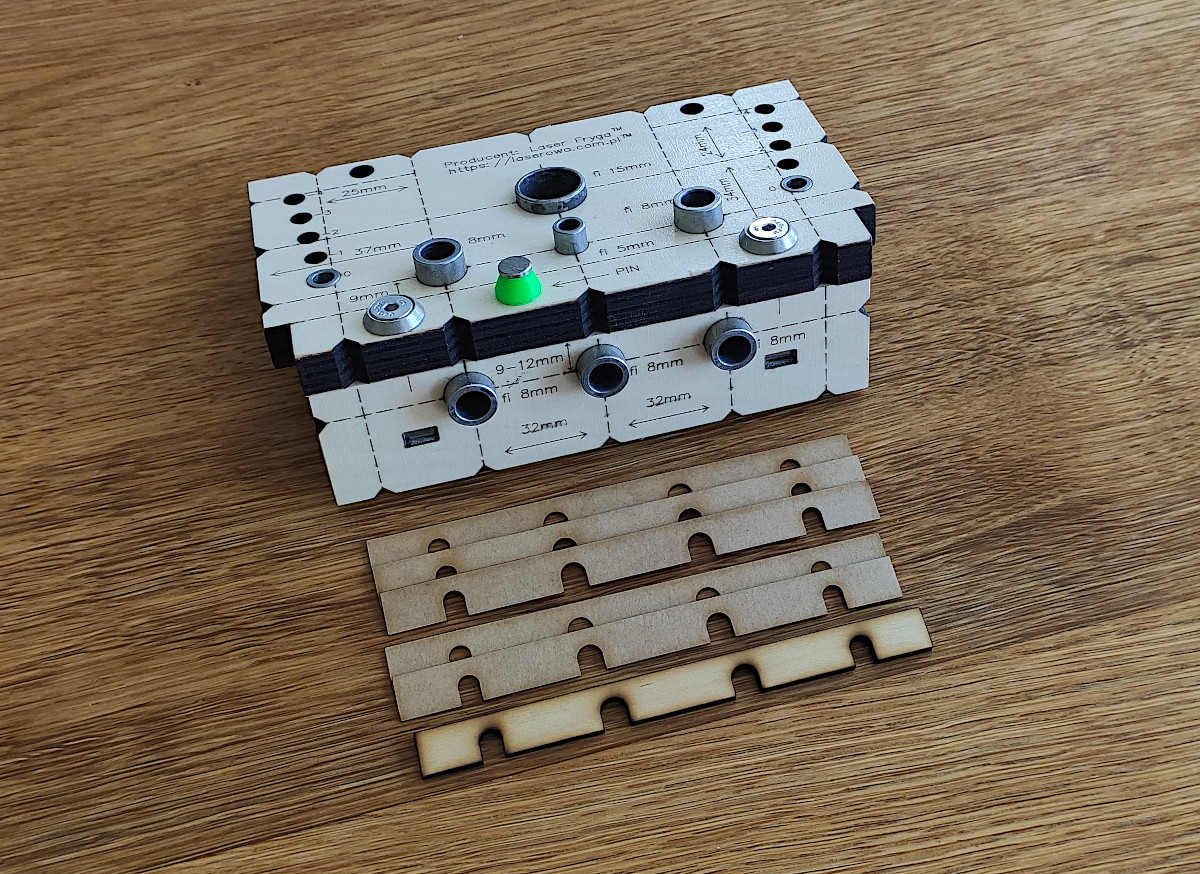

Regulowany szablon do wykonywania otworów pod mimośrody - v2

Szablon służący do dokładnego nawiercania otworów pod połączenia mimośrodowe, kołkowe i konfirmatowe.

Użycie szablonu nie wymaga żadnych pomiarów, jedynymi potrzebnymi narzędziami są:

- dobry ścisk stolarski,

- frez puszkowy fi 15mm,

- wiertła do drewna 5mm oraz 8mm,

- wkrętarka lub wiertarka.

Zbudowany z lakierowanej sklejki o grubości 12mm, wszystkie otwory pod wiertło wzmocnione tulejkami ze stali utwardzanej o wysokości 18mm i 12mm. Otwory pod kołki fi 8mm. Otwory pozycjonowane w połowie grubości płyty.

Kompatybilny z mimośrodami o długości trzepienia 34mm lub 24mm. Idealny do płyty o grubości 18-24mm. dystans 9-12mm).

Dzięki możliwości zmiany konfiguracji szablon pozwala na wykonywanie otworów zarówno pod mimośrody o długości trzpienia 24 jak i 34mm. Płytki łączone są śrubami M5, w małej płytce znajdują się stalowe nakrętki co zapewnia dobre i trwałe połączenie,

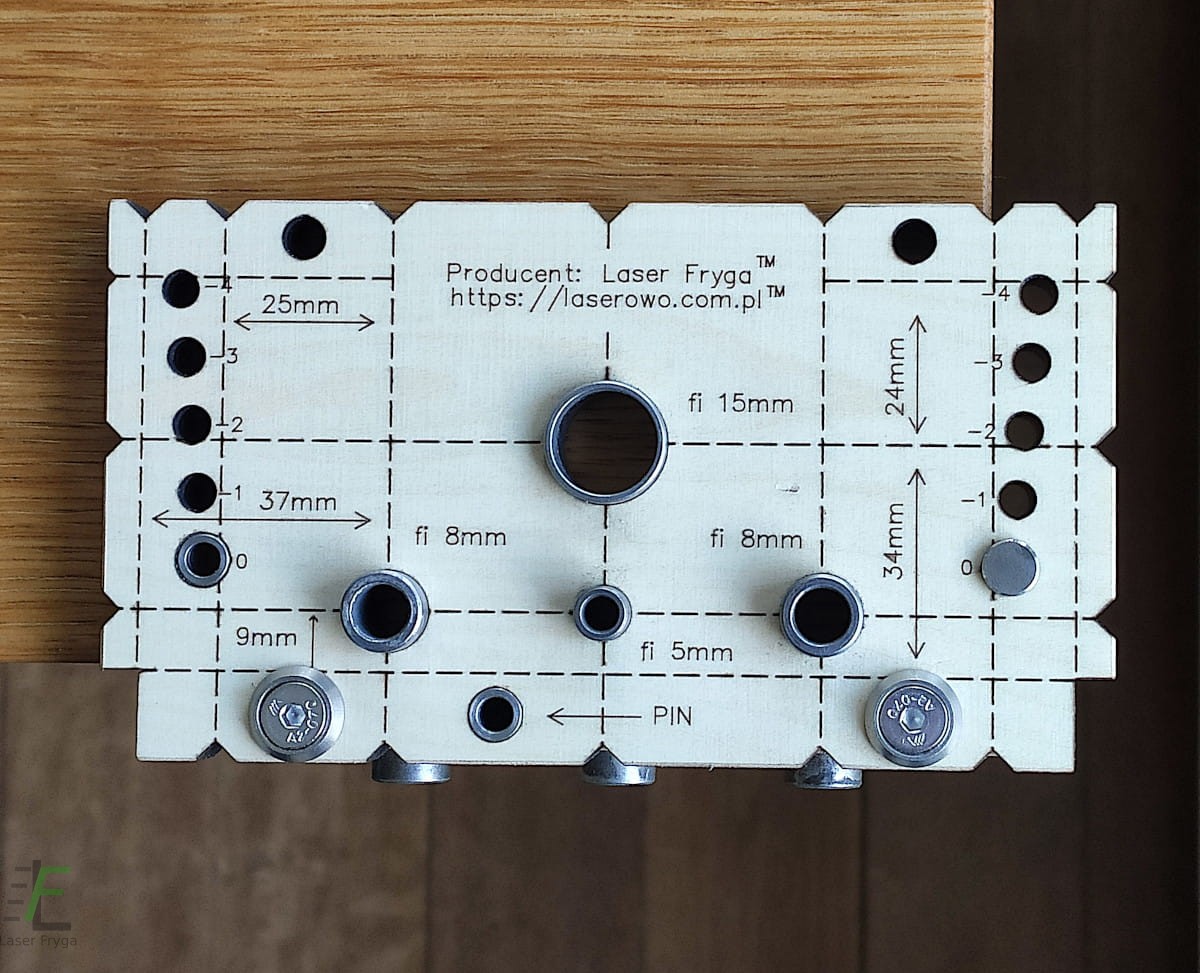

Szablon w wersji standardowej - długość trzpienia mimośrodu 34mm

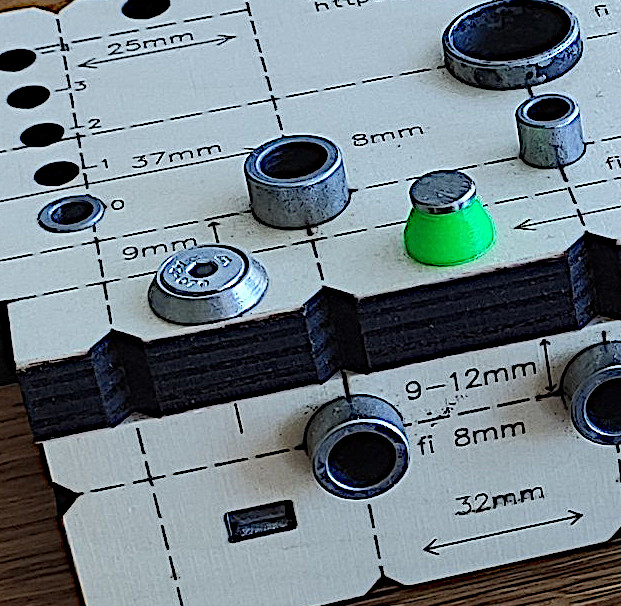

Nowe podkładki pozwalają na mocniejsze skręcenie ze sobą płytek. Na płytce znajduje się również miejsce do schowania trzpienia pozycjonującego.

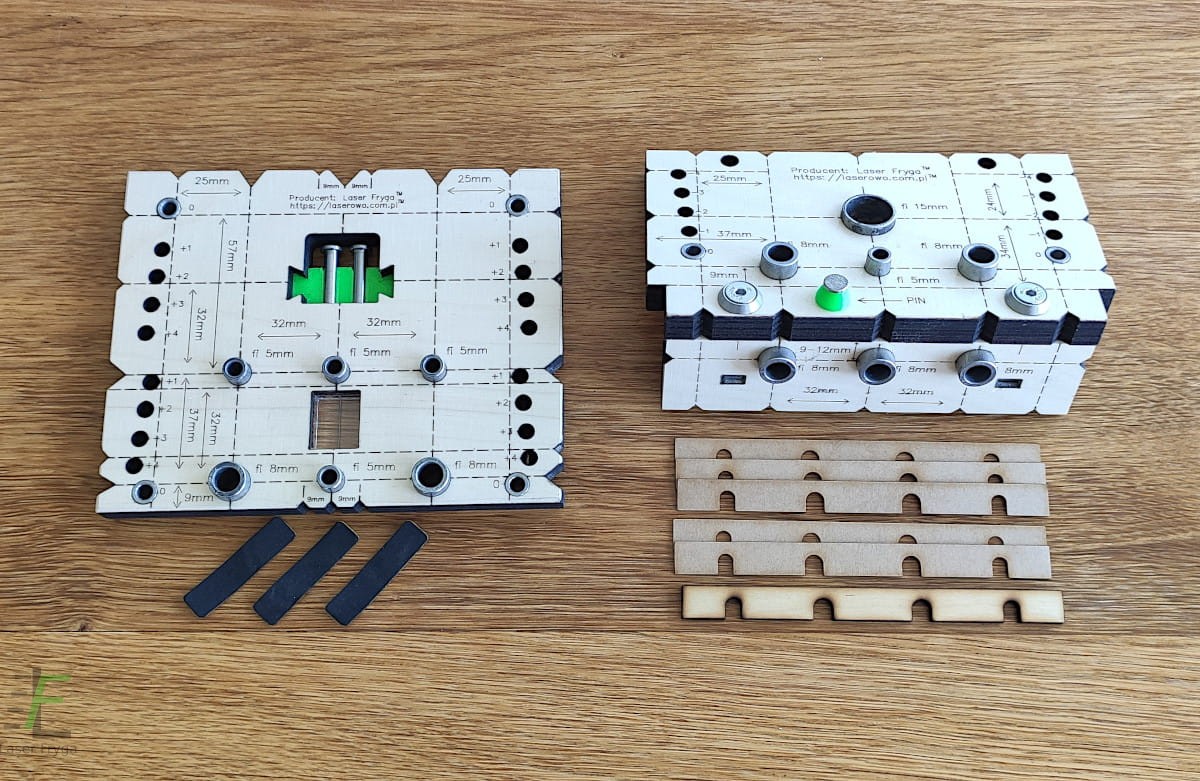

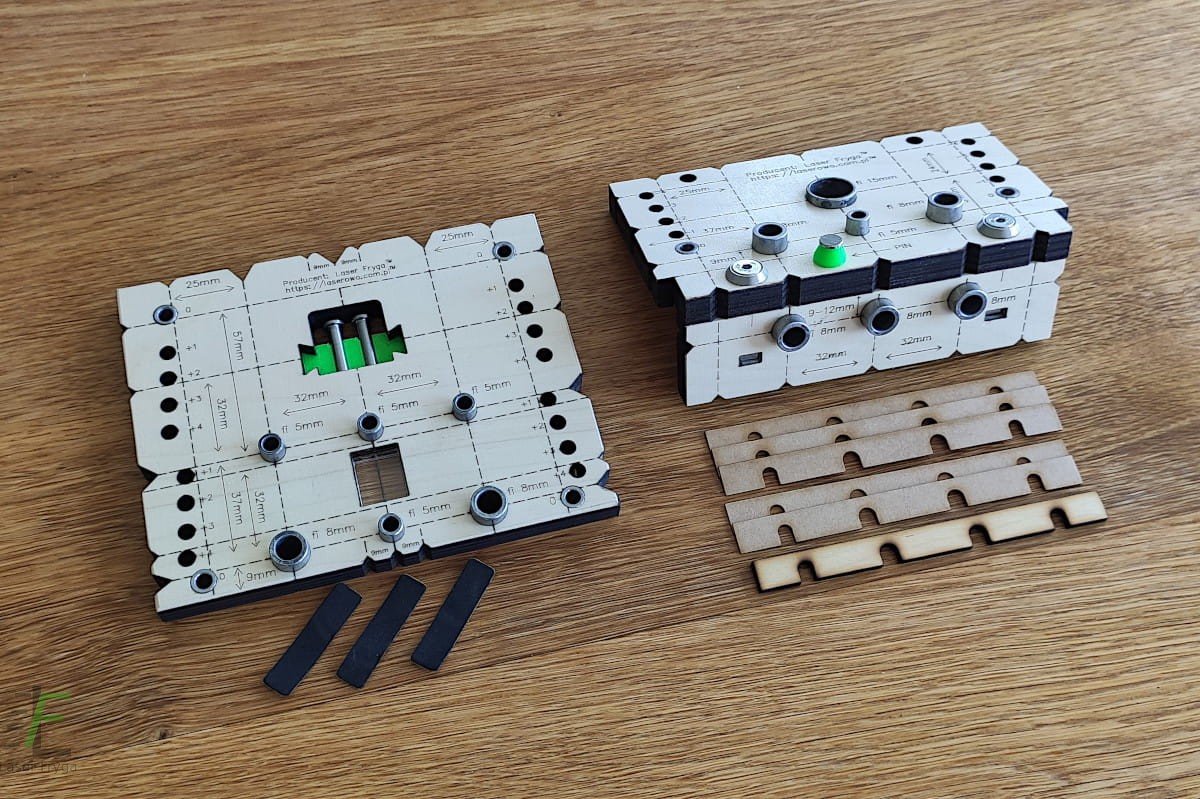

Zestaw szablon z płytką do nawiercania otworów do nawiercania otworów w środkowej części korpusu.

Samą płytkę można kupić tutaj lub można ją dodać do zestawu klikają pole "Szablon z dodatkową płytką do płaskich powierzchni"

Przyłożenie płytki do nawiercenia otworów pod półkę w środku korpusu - półka zlicowana z korpusem (ustawienie 0)

Przyłożenie płytki do nawiercenia otworów pod półkę w środku korpusu - półka schowana o 4mm w korpusie (ustawienie -4)

Płytka umożliwia również nawiercanie otworów pod półki - otwór 5mm.

Przyłożenie płytki dla uzyskania dystansu otworów od krawędzi 37mm

Przyłożenie płytki dla uzyskania dystansu otworów od krawędzi 57mm

Wymiary na płytce i szablonie są takie same. Dzięki temu elementy odwiercane jednym i drugim pasują do siebie.

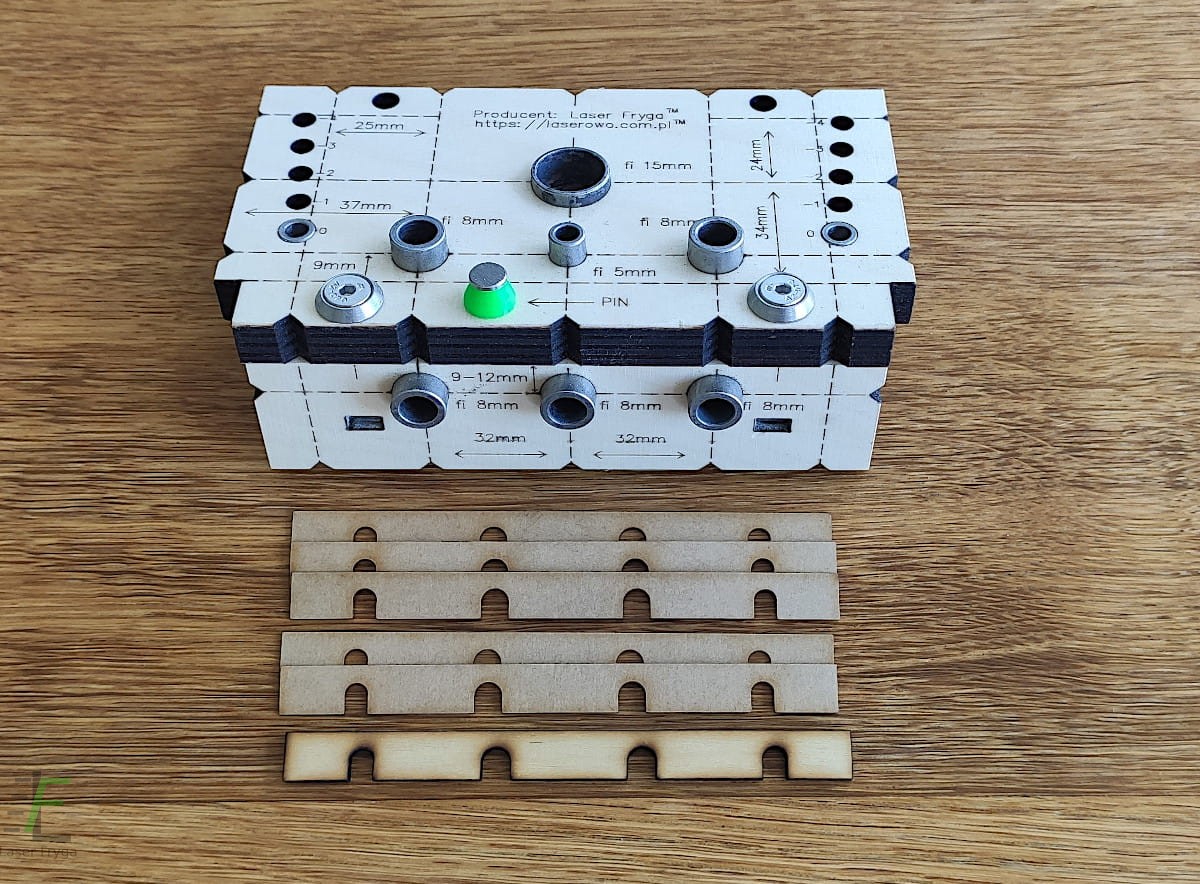

Konfiguracja głównego szablonu:

- na górnej płytce 4 tulejki ze stali utwardzanej do 55 HRC : 1x fi15mm, 1x fi 5mm i 2x fi 8mm o wysokości 18 i 15 mm,

- na dolnej płytce 3 tulejki ze stali utwardzanej do 55 HRC : 3x fi 8mm  o wysokości 18mm,

- dystans od trzpienia do środka otworu fi 15mm - 57mm,

- w zestawie 6 dystansów: 3 z preszpanu o grubości 0,6mm, 2 z preszpanu o grubości 0,9mm, 1 ze sklejki o grubości 3mm,

- w zestawie trzpień pozycjonujący,

- w szablonie znajduje się otwór w który można schować trzpień pozycjonujący tak aby się nie zgubił.

Konfiguracja dodatkowej płytki:

- 6 tulejek ze stali utwardzanej do 55 HRC: 2x fi 8mm, 4x fi 5mm

- w zestawie dwa trzpienie pozycjonujące

Dzięki możliwości regulacji można ustawić dystans między 0,6 mm aż do 6,6mm. Umożliwia to łączenie nie tylko standardowych płyt meblowych ale również desek, klejonek itp.

Film pokazujący użycie wsuwanego trzpienia (na filmie starsza wersja szablonu z krótszymi tulejkami)

 Regulacja dystansu z pomocą wkładek:

Dystans 9mm

Po włożeniu jednej wkładki

Z dwoma wkładkami

Z trzema wkładkami.

Regulacja dystansu odbywa się poprzez umieszczenie między płytkami dystansów z preszpanu. Grubości dystansów 0,6mm (3szt), 0,9mm (2szt) oraz 3mm (1szt).

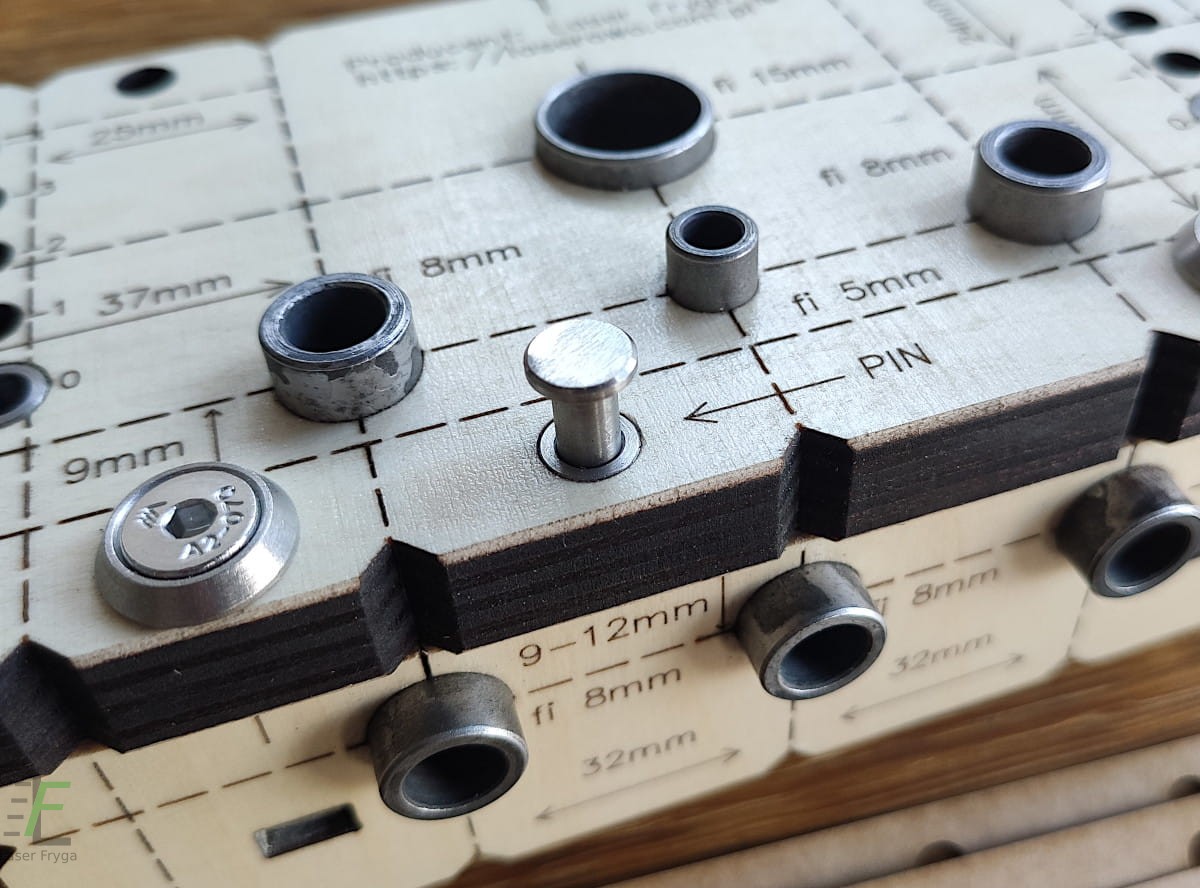

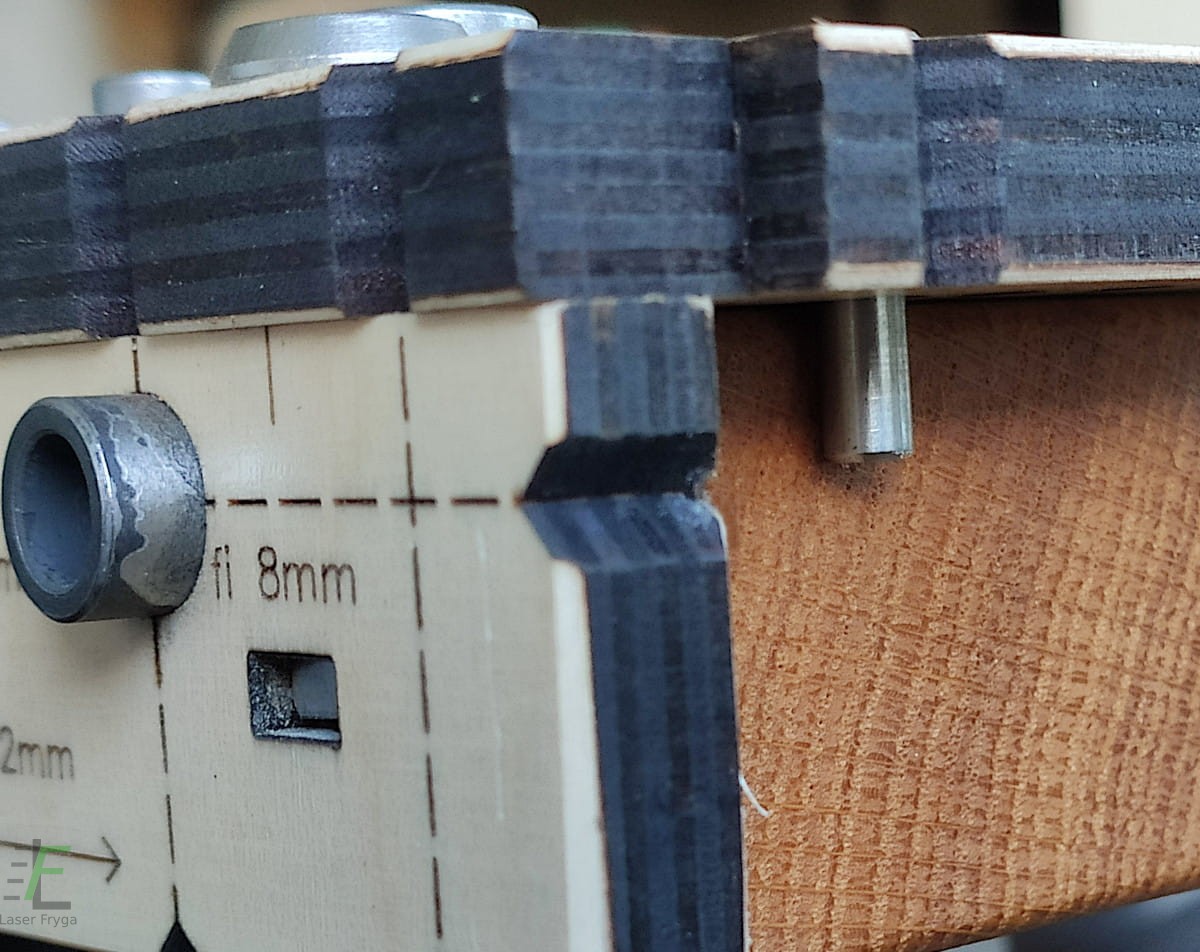

Wsuwany trzpień zapewnia największą dokładność i powtarzalność pozycjonowania. Można również użyć krawędzi szablonu, szczerbinek oraz linii na nim wygrawerowanych. Duże powierzchnie z boków ułatwiają docisk szablonu ściskiem stolarskim.

 Wykonanie połączenie bez dystansów - odległość 9mm. Na filmie znajduje się poprzednia wersja szablonu.

Film pokazuje regulacje dystansu. Na filmie znajduje się poprzednia wersja szablonu.

Wykonanie połączenie z dystansami - 3 dystanse -> 1.8mm. Odległość 10.8mm (9mm+1,8mm). Na filmie znajduje się poprzednia wersja szablonu.

Szablonem można równie szybko wykonać połączenia kołkowe - połączenie 90 stopni.

Szablonem można równie szybko wykonać połączenia kołkowe różnego rodzaju - połączenie pod kątem 90 stopni, ścięcie 45 stopni.

Szablonem można równie szybko wykonać połączenia kołkowe różnego rodzaju - połączenie pod kątem 90 stopni, w środku blendy/deski

Szablonem można równie szybko wykonać połączenia kołkowe różnego rodzaju - przedłużanie blendy.

Sklejka lakierowana o grubości 12mm,

Wymiary:

- płytka I 138x82mm,

- płytka II 138x35mm, płytki I i II są połączone pod kątem 90(+-1) stopni.

- płytka III 138x120mm, służy do wiercenia na powierzchni płyt.

Płytki skręcane za pomocą śrub metrycznych M5.

Szablon 3w1
