Szablon do mimośrodów - v4

Szablon 3w1 służący do dokładnego nawiercania otworów pod połączenia mimośrodowe i kołkowe.

W wersji 4 umożliwia również wykonywanie przegrody - kołki i mimośrody po bokach.

Wykonanie połączenia mimośrodowego za pomocą szablonu. Więcej filmów na dole strony lub na naszym kanale YT.

Nowe fukncjonalności szablonu w wersji v4

Użycie szablonu nie wymaga żadnych pomiarów, jedynymi potrzebnymi narzędziami są:

- dobry ścisk stolarski,

- frez puszkowy fi 15mm,

- wiertła do drewna 5mm oraz 8mm,

- wkrętarka lub wiertarka.

-> Zbudowany z lakierowanej sklejki o grubości 12mm, wszystkie otwory pod wiertło wzmocnione tulejkami ze stali utwardzanej (55HRC) o wysokości 18mm i 15mm. Otwory pod kołki fi 8mm.

-> Otwory pozycjonowane w połowie grubości płyty.

-> Otwory dłużące do nawiercania otworów w wieńcu można odsunąć za pomocą załączonych dystansów.

-> Kompatybilny z mimośrodami o długości trzepienia 34mm. Idealny do płyty o grubości 18-24mm. (dystans 9-12mm)

-> Płytki łączone są śrubami M5, w małej płytce znajdują się stalowe nakrętki co zapewnia dobre i trwałe połączenie.

-> Dodatkowo otwory montażowe są wzmocnione tulejkami pozycjonującymi. Gwarantuje to dokładne i powtarzalne pozycjonowanie płytek względem siebie. Gwarantuje to wysoką powtarzalność wymiarów w przypadku wielokrotnego montażu i demontażu szablonu.

-> Wsuwany trzpień zapewnia największą dokładność i powtarzalność pozycjonowania. Można również użyć krawędzi szablonu, szczerbinek oraz linii na nim wygrawerowanych. Duże powierzchnie z boków ułatwiają docisk szablonu ściskiem stolarskim.

-> W szablonie znajduje się miejsce do przechowywania pinu. Dzięki niemu zmniejszamy ryzyko jego zgubienia.

Szablon w wersji standardowej

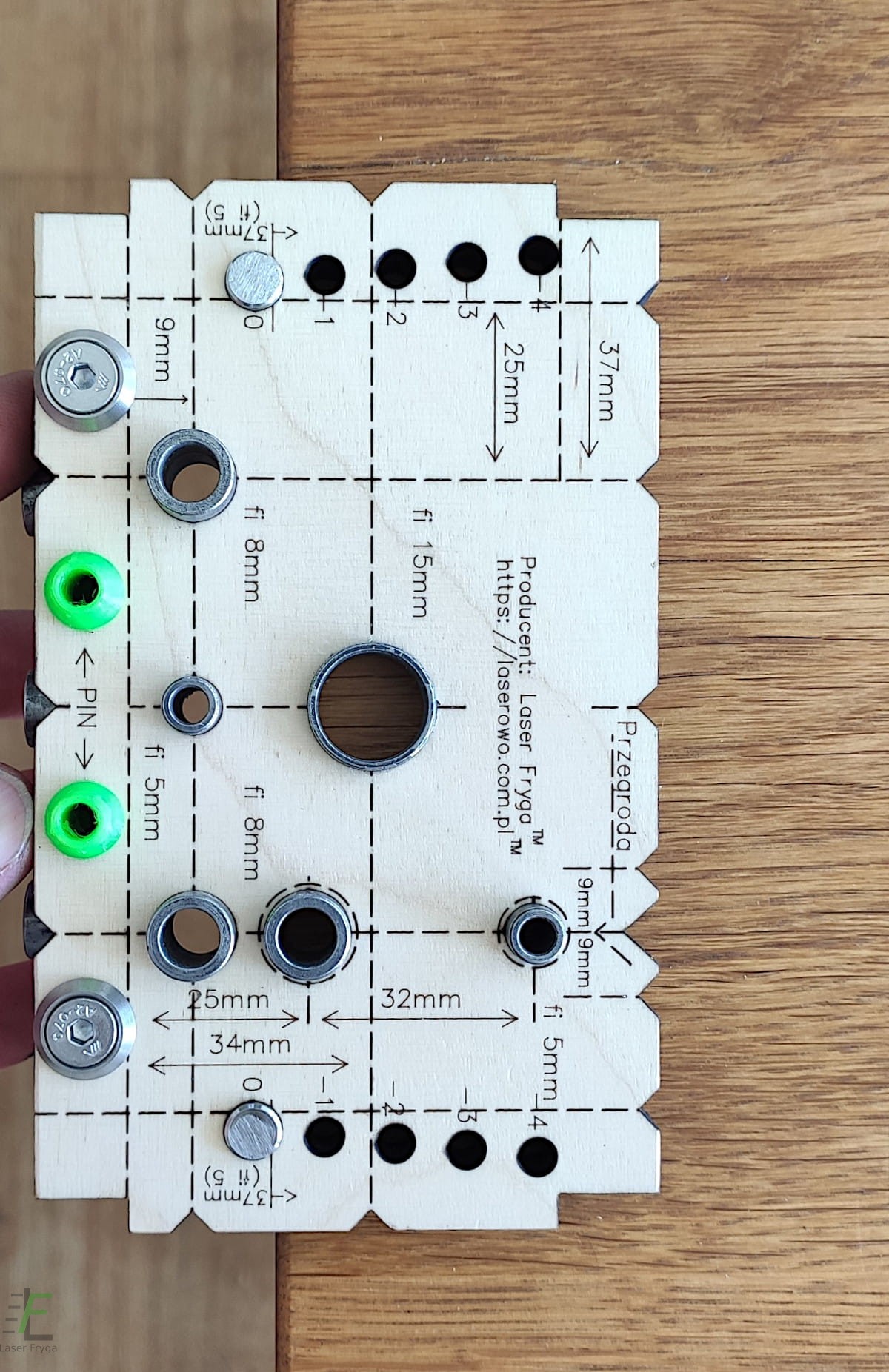

Otwory na szablonie służące do nawiercania otworów w boku pod przegrodę.

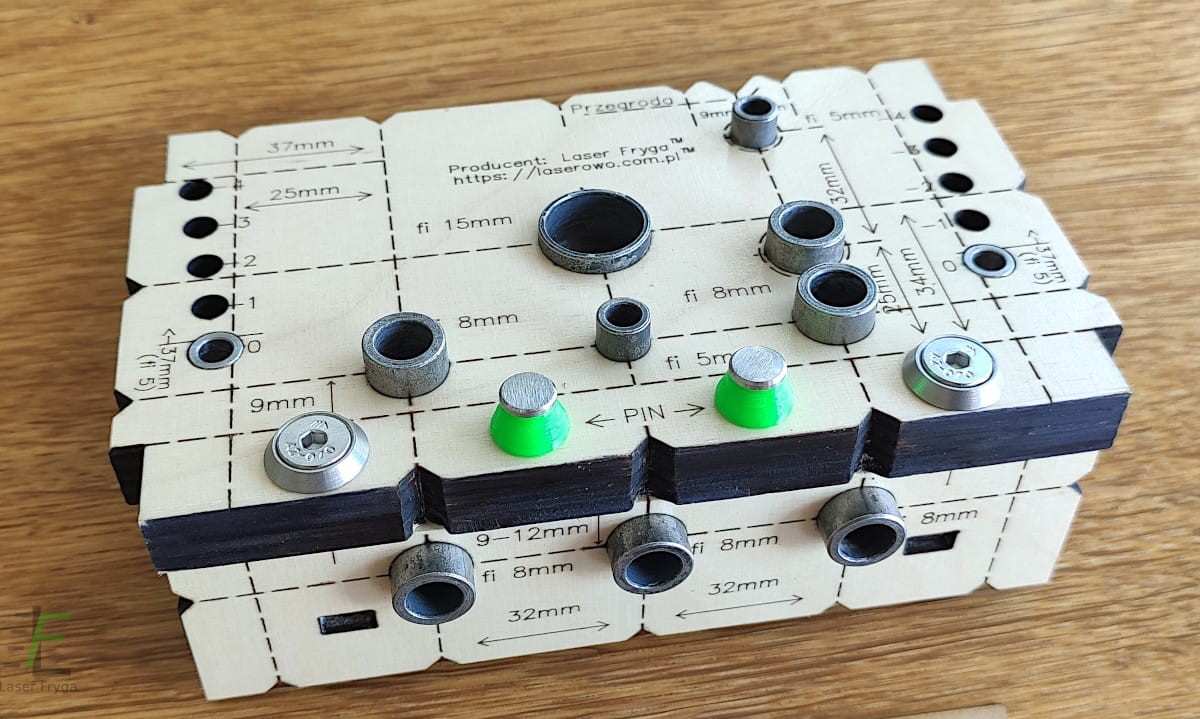

Konfiguracja głównego szablonu:

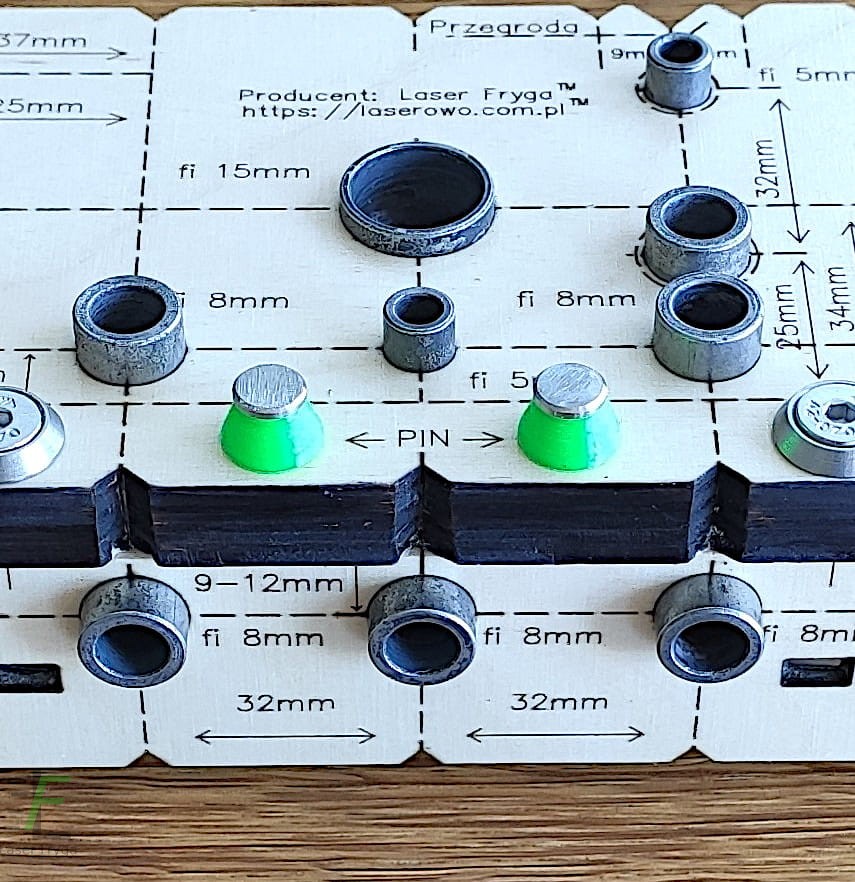

- na górnej płytce 4 tulejki ze stali utwardzanej do 55 HRC : 1x fi15mm, 1x fi 5mm i 2x fi 8mm o wysokości 18 i 15 mm,

- na dolnej płytce 3 tulejki ze stali utwardzanej do 55 HRC : 3x fi 8mm  o wysokości 18mm,

- dystans od trzpienia do środka otworu fi 15mm - 57mm,

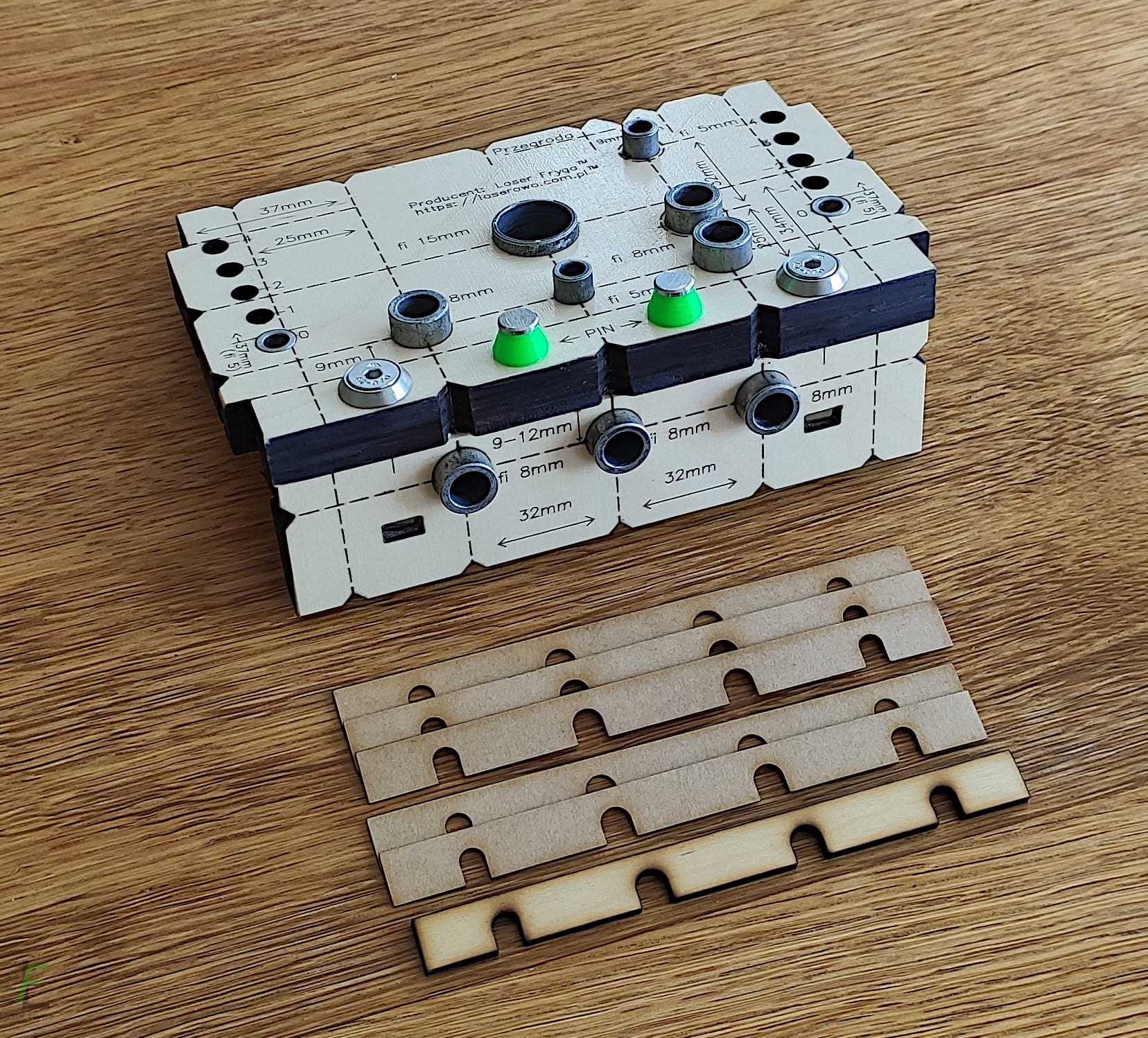

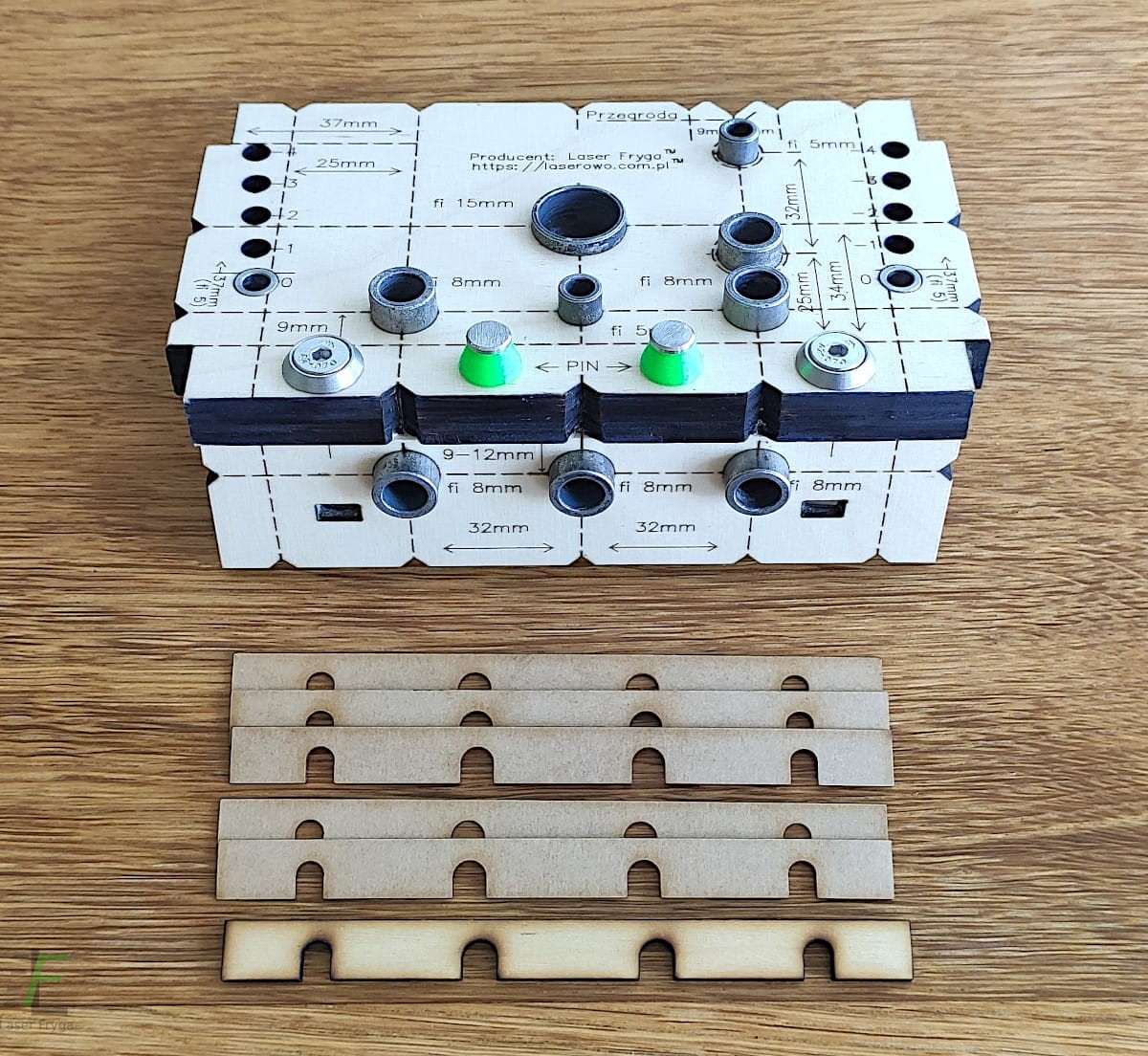

- w zestawie 6 dystansów: 3 z preszpanu o grubości 0,6mm, 2 z preszpanu o grubości 0,9mm, 1 ze sklejki o grubości 3mm.

- w zestawie trzpień pozycjonujący 5mm

Dzięki możliwości regulacji można ustawić dystans między 0,6 mm aż do 6,6mm. Umożliwia to łączenie nie tylko standardowych płyt meblowych ale również desek, klejonek itp.

Wykonanie przegrody za pomocą szablonu w wersji v4.

Poniższe filmy pokazują inne funkcjonalności szablonu na starszym modelu w wersji v2. Szablon w wersji v4 pozwala na wykonanie ich wszystkich.

Szablonem można równie szybko wykonać połączenia kołkowe - połączenie 90 stopni.

Szablonem można równie szybko wykonać połączenia kołkowe różnego rodzaju - połączenie pod kątem 90 stopni, ścięcie 45 stopni.

Szablonem można równie szybko wykonać połączenia kołkowe różnego rodzaju - połączenie pod kątem 90 stopni, w środku blendy/deski

Szablonem można równie szybko wykonać połączenia kołkowe różnego rodzaju - przedłużanie blendy.

Regulacja dystansu z pomocą wkładek:

Dystans 9mm

Po włożeniu jednej wkładki

Z dwoma wkładkami

Z trzema wkładkami.

Jeśli zachodzi konieczność wykonania przegrody z mimośrodami po środku półki polecamy płytkę do płaskich powierzchni.

Sklejka lakierowana 12mm,

Wymiary:

- płytka I 138x82mm,

- płytka II 138x35mm, płytki I i II są połączone pod kątem 90(+-1) stopni.

Płytki skręcane za pomocą śrub metrycznych M5.
