Multiszablon 5/2mm do prowadników do zawiasów - v2

Multiszablon służący do dokładnego nawiercania otworów pod prowadniki zawiasów firm Blum/Hettich/Rejs/GTV - v2

Multiszablon - 2/5, służy do nawiercania otworów pod prowadnik krzyżakowy i prosty mocowany na wkręty 3.5mm lub wkręty EURO.

Szablon można rekonfigurować poprzez odpowiednie przykręcenie odbojników.

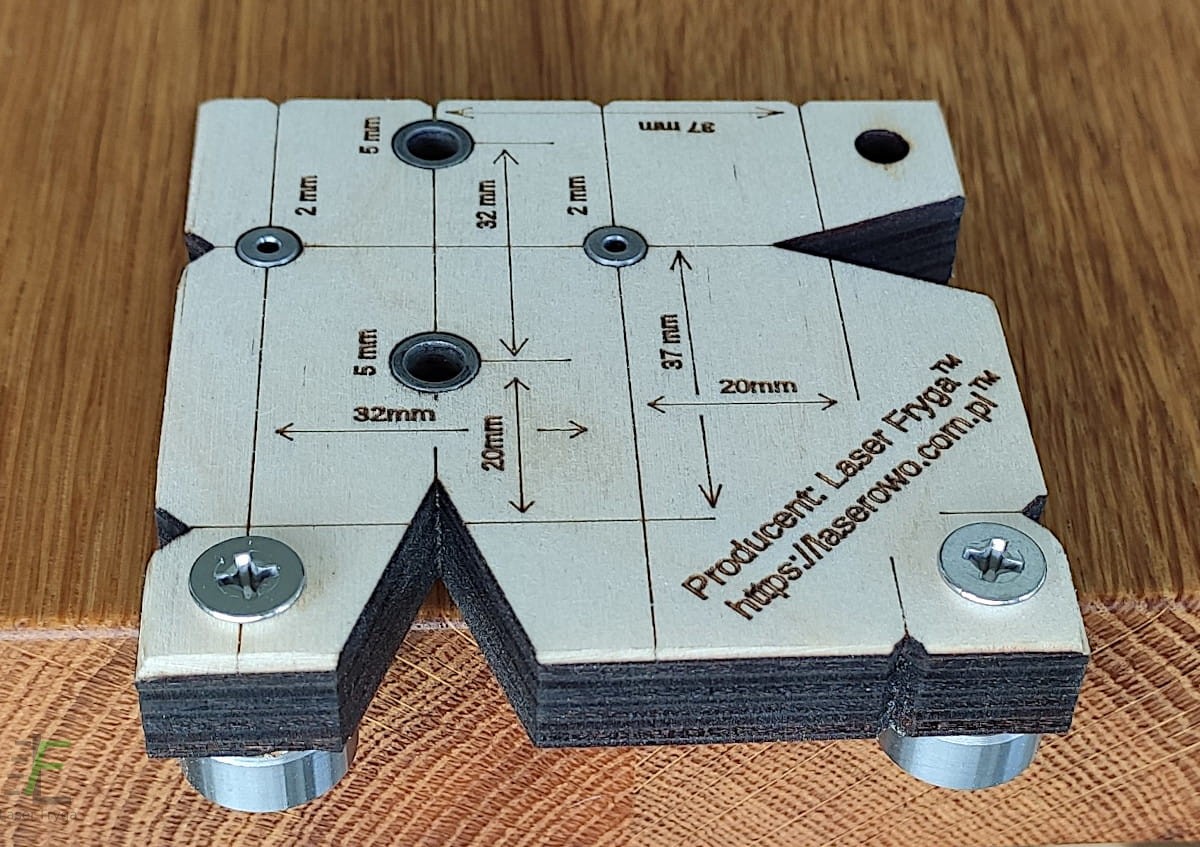

Szablon w wersji 2mm (wkręt 3.5mm) /5mm (EURO), odbojniki stalowe, sklejka lakierowana 12mm.

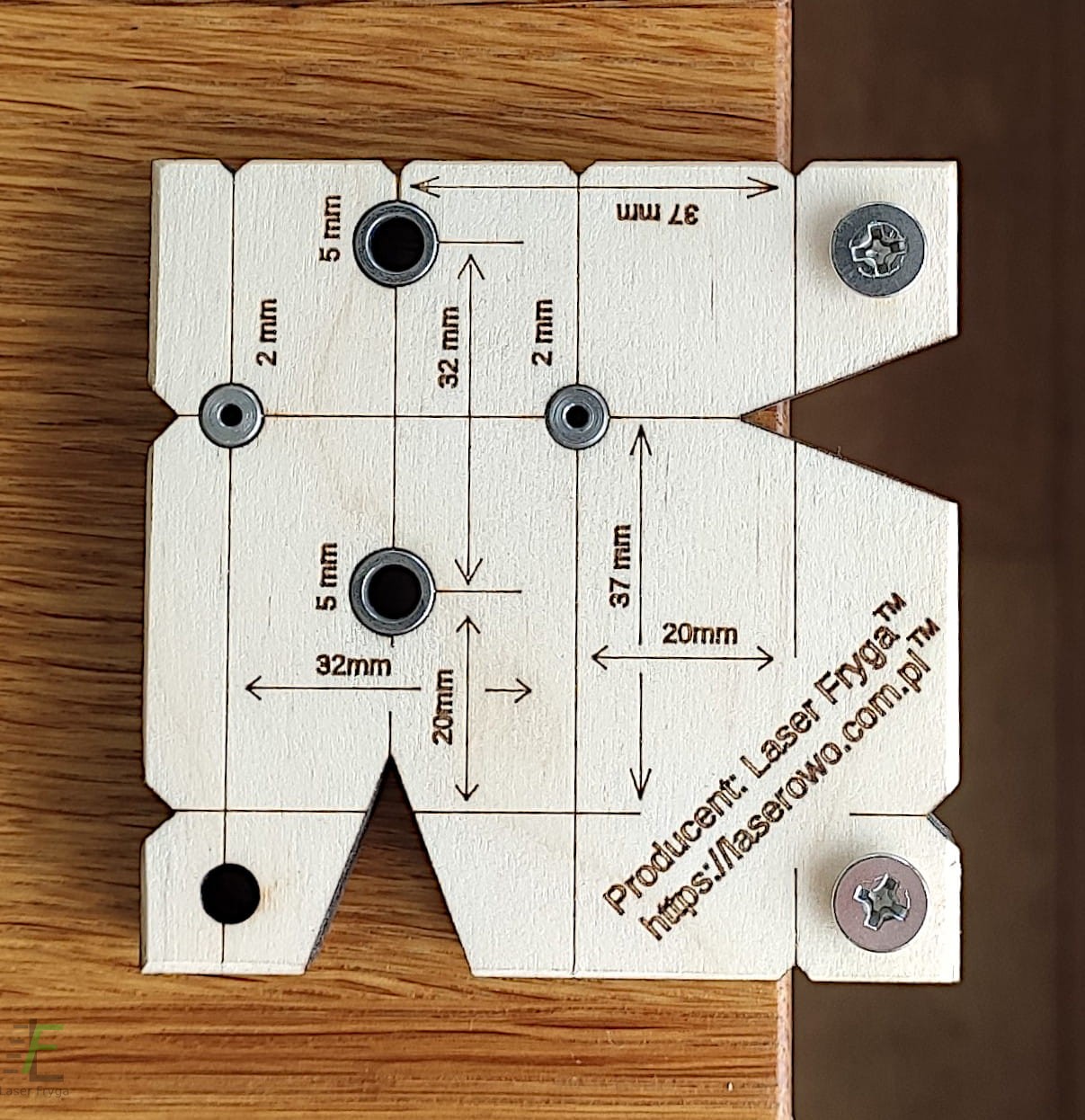

W takiej konfiguracji można nawiercić otwory fi 2mm po prowadnik krzyżakowy lub fi 5mm pod prowadnik prosty

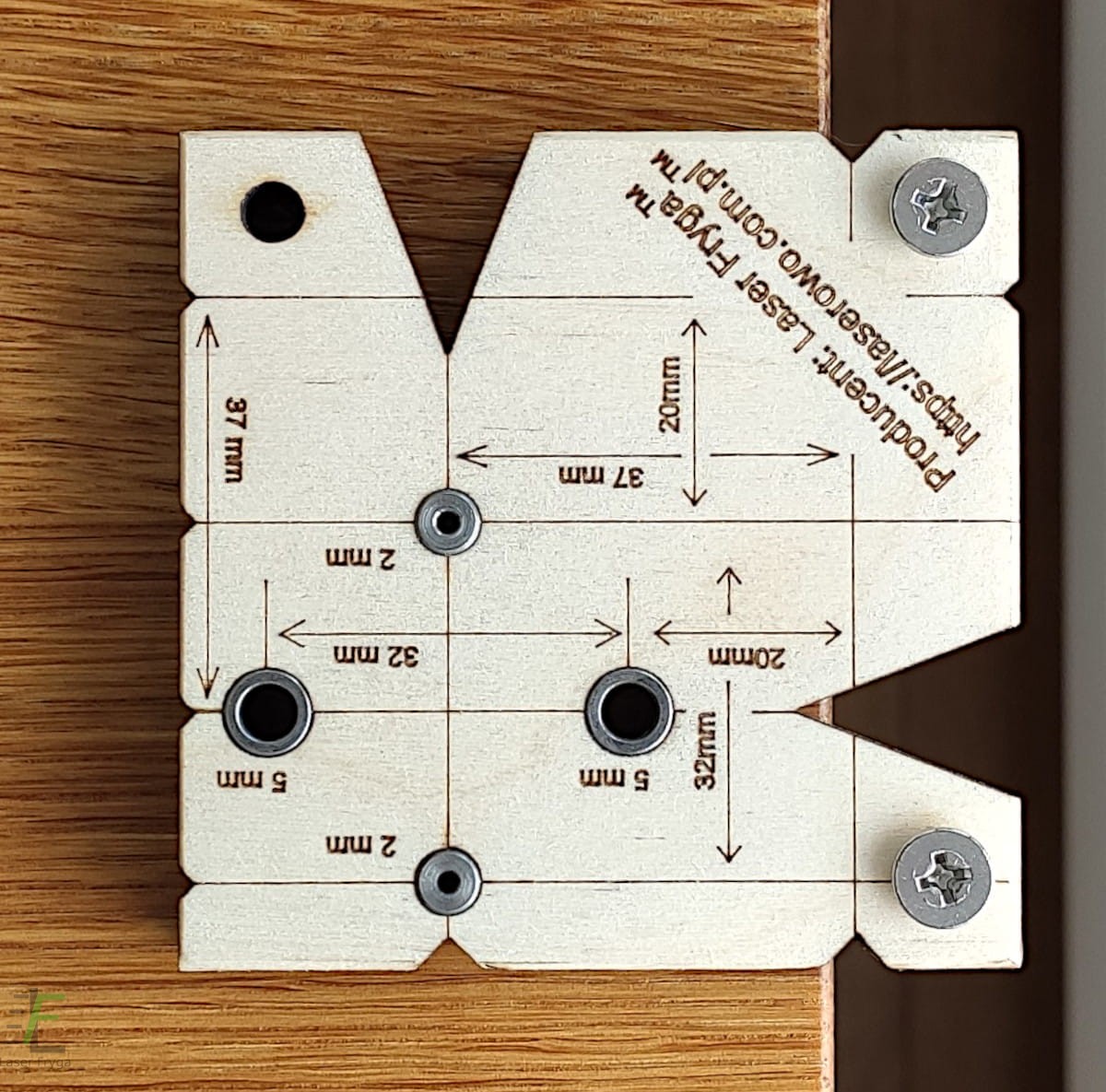

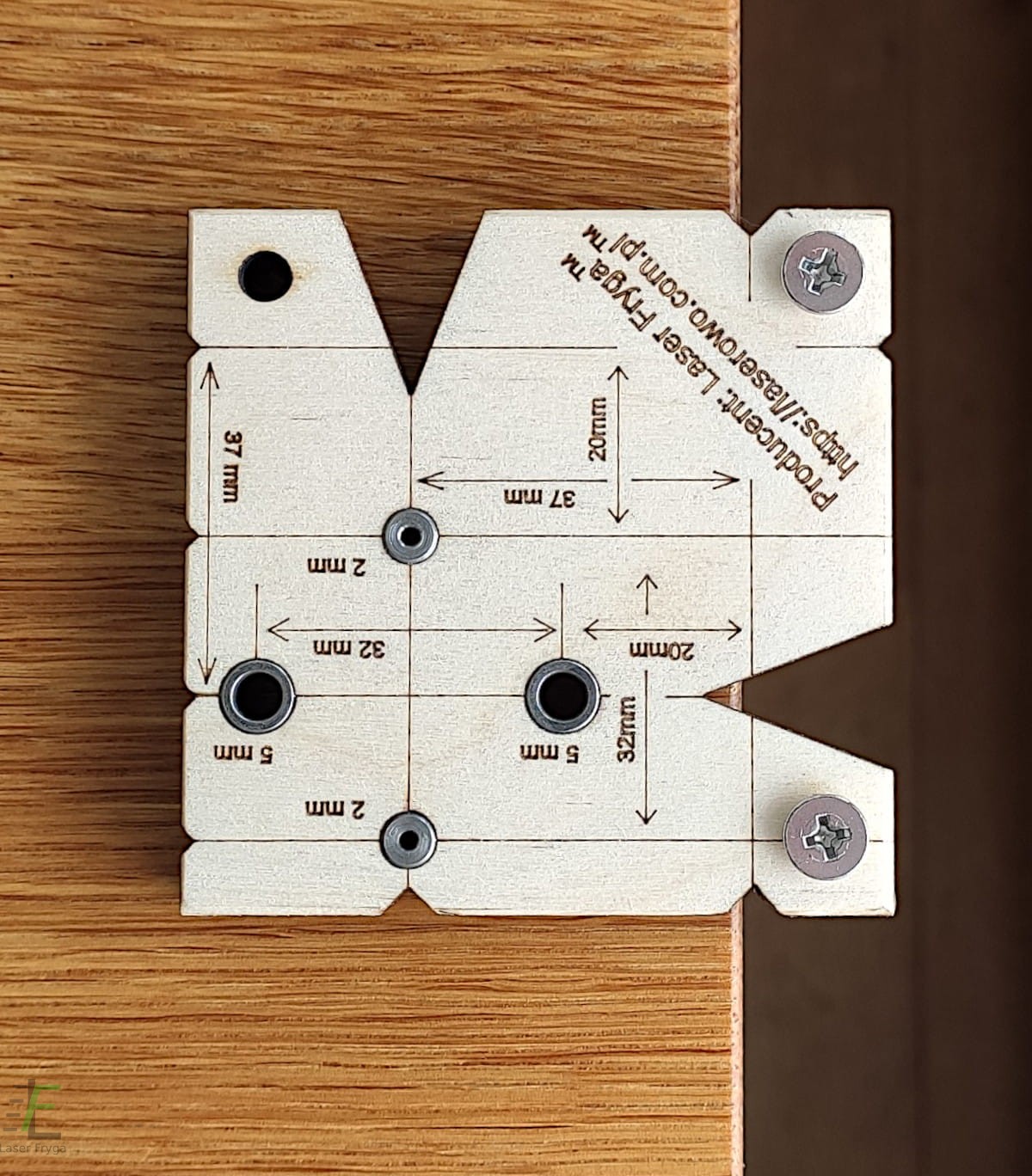

W takiej konfiguracji można nawiercić otwory fi 5mm po prowadnik krzyżakowy lub fi 2mm pod prowadnik prosty

Na filmie pokazujemy jak używać szablon we wszystkich czterech konfiguracjach.

Funkcjonalności szablonu :

- Otwory fi 2mm (wkręt 3.5mm), fi 5 mm (wkręt EURO) lub fi 10mm (prowadnik wciskany)

- Rozstaw otworów 32mm

- Dystans od krawędzi do linii otworów - 37mm (prowadnik krzyżowy) lub 20mm do pierwszego otworu (prowadnik prosty)

- Zmiana dystansu poprzez przekręcenie odbojników (tulejek) we właściwe otwory,

- Odbojniki stalowe z gwintem M5, wykonany ze sklejki lakierowanej o grubości 12mm.

- Czytelne opisy na szablonie oraz szczerbinki.

Tulejki o średnicy 2mm standardowo wykonane ze stali narzędziowej

Tulejki o średnicy 5mm wykonana ze stali hartowanej do 55HRC.

Pozycjonowanie ułatwia konstrukcja szablonu oraz linie na nim wygrawerowane.

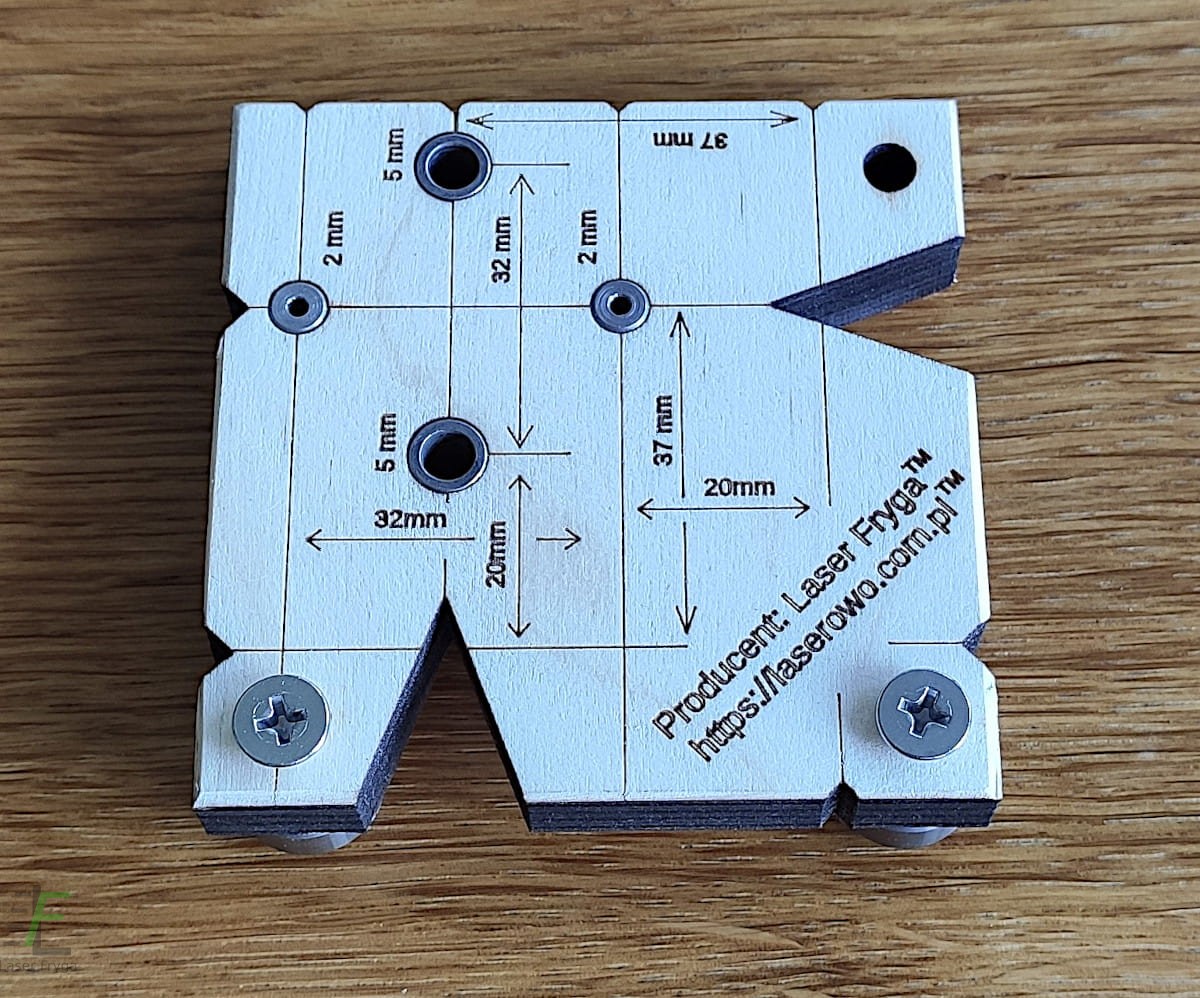

Wymiary multiszablonu 5/2 mm: 80x80 mm, sklejka lakierowana 12mm, odbojniki ze stali
