Camar 807 RV - szablon do frezowania zagłębienia

Dostępność: dostępny na zamówienie

Wysyłka w: 7 dni roboczych

Cena: 109,00 zł

zawiera 23% VAT, bez kosztów dostawy

Cena regularna:

109.00

Najniższa cena z 30 dni przed obniżką:

* Średnica frezu (cześć robocza):

* Średnica zewnętrzna tulejki kopiującej w mm:

* Grubość szablonu:

ilość szt.

Zyskujesz 109 pkt [?]

towar niedostępny

dodaj do przechowalni

* - Pole wymagane

Kod produktu: Sza125

Opis

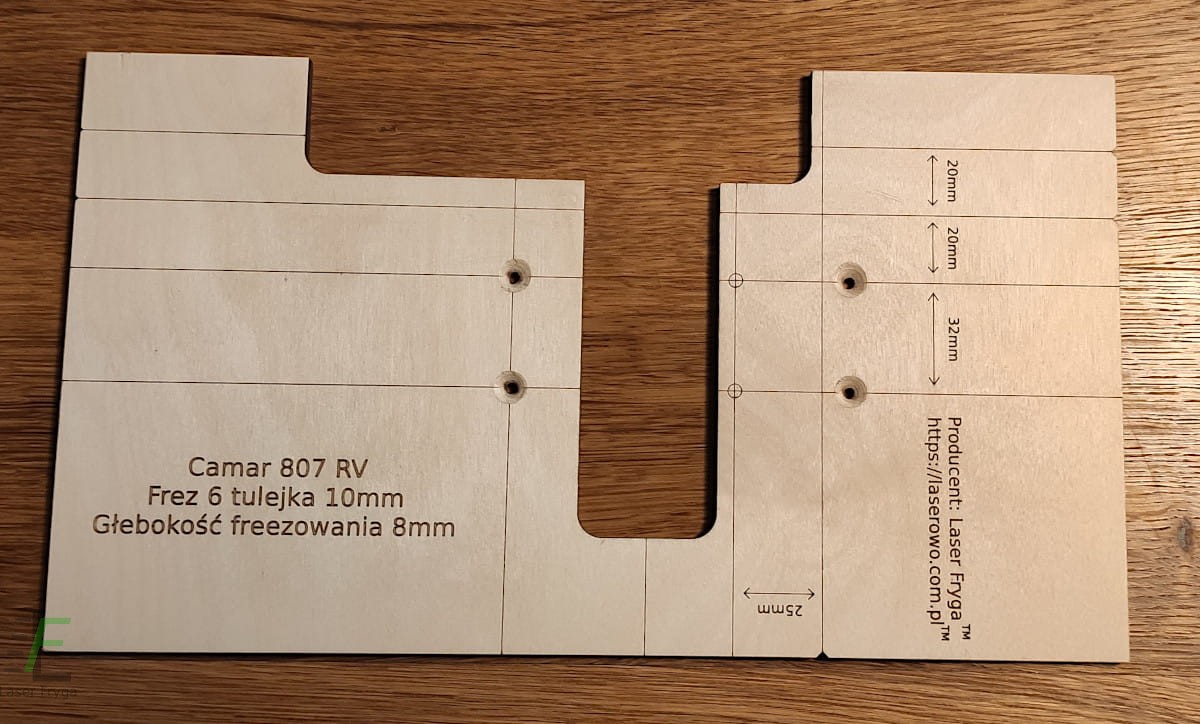

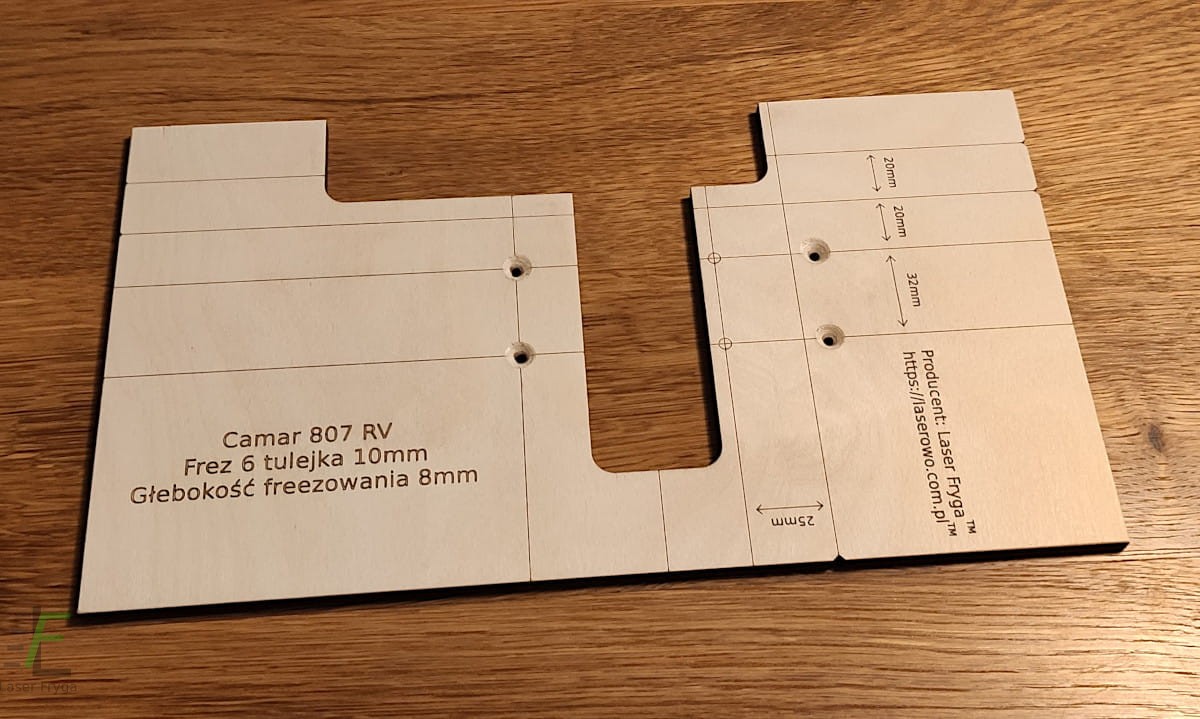

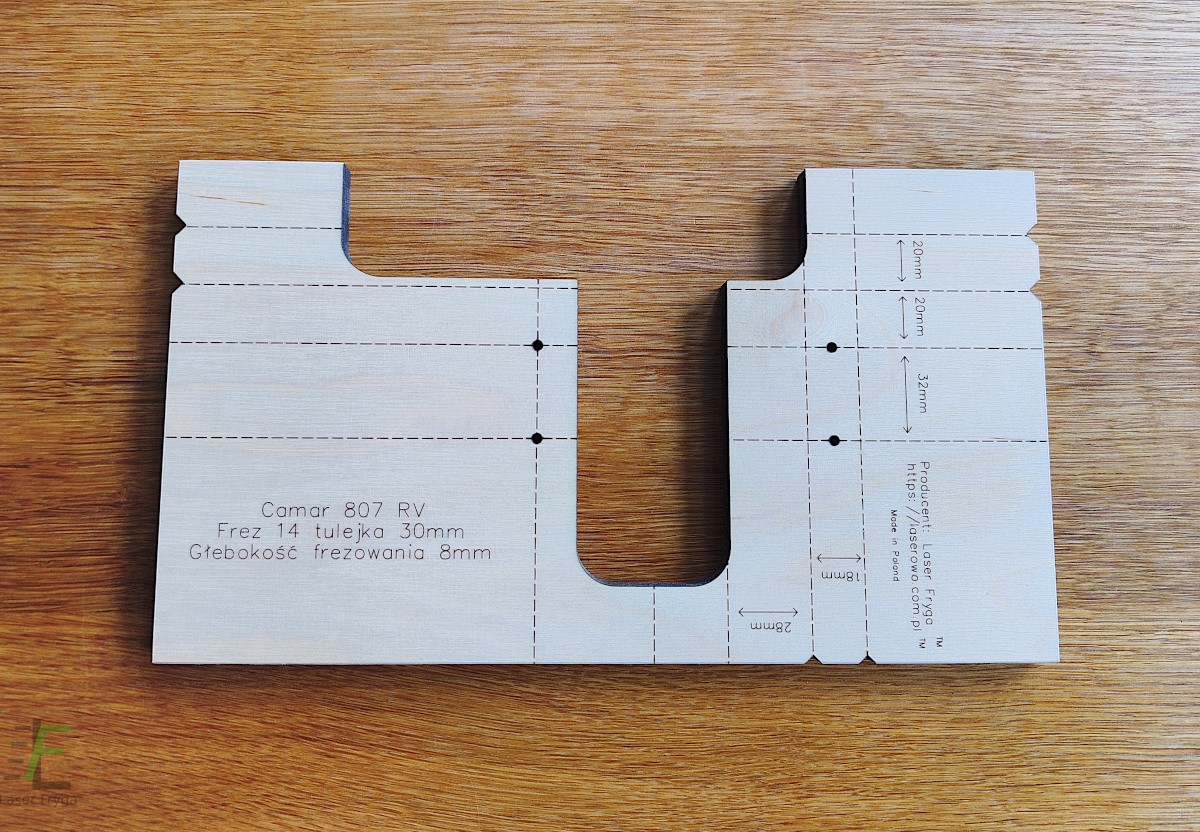

Szablon służący do frezowania w płycie otworów pod zawieszkę Camar 807 RV

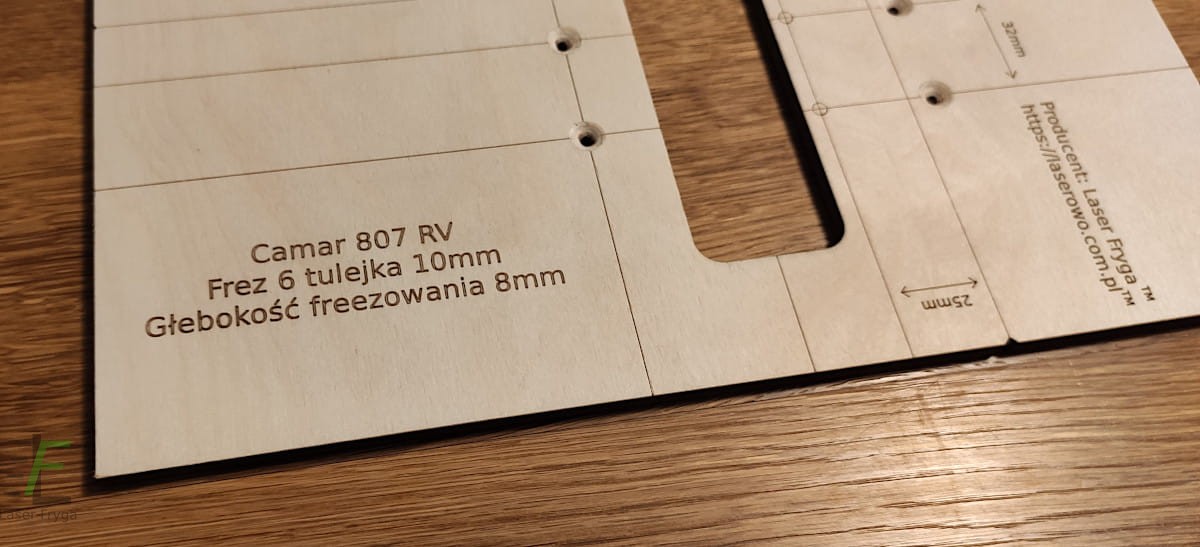

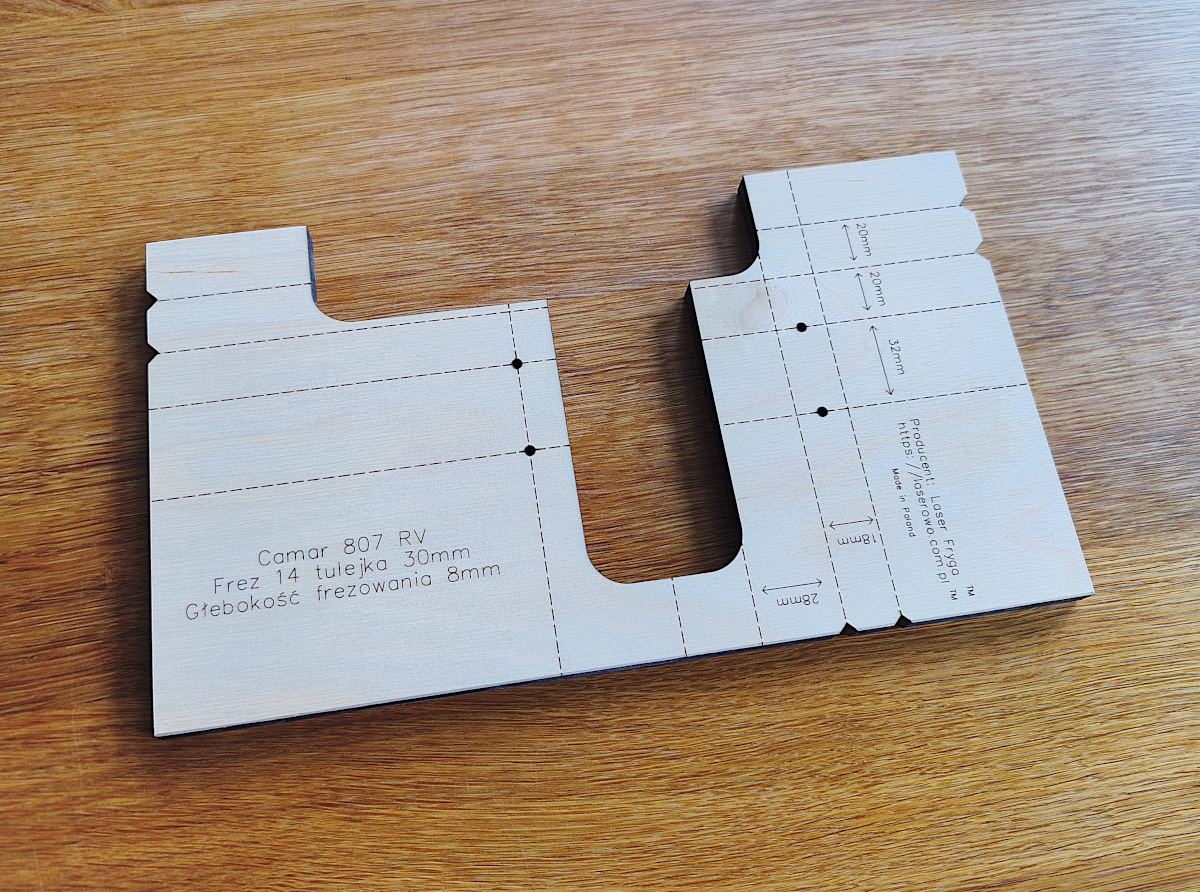

Szablon - frez 6mm, tulejka 10mm

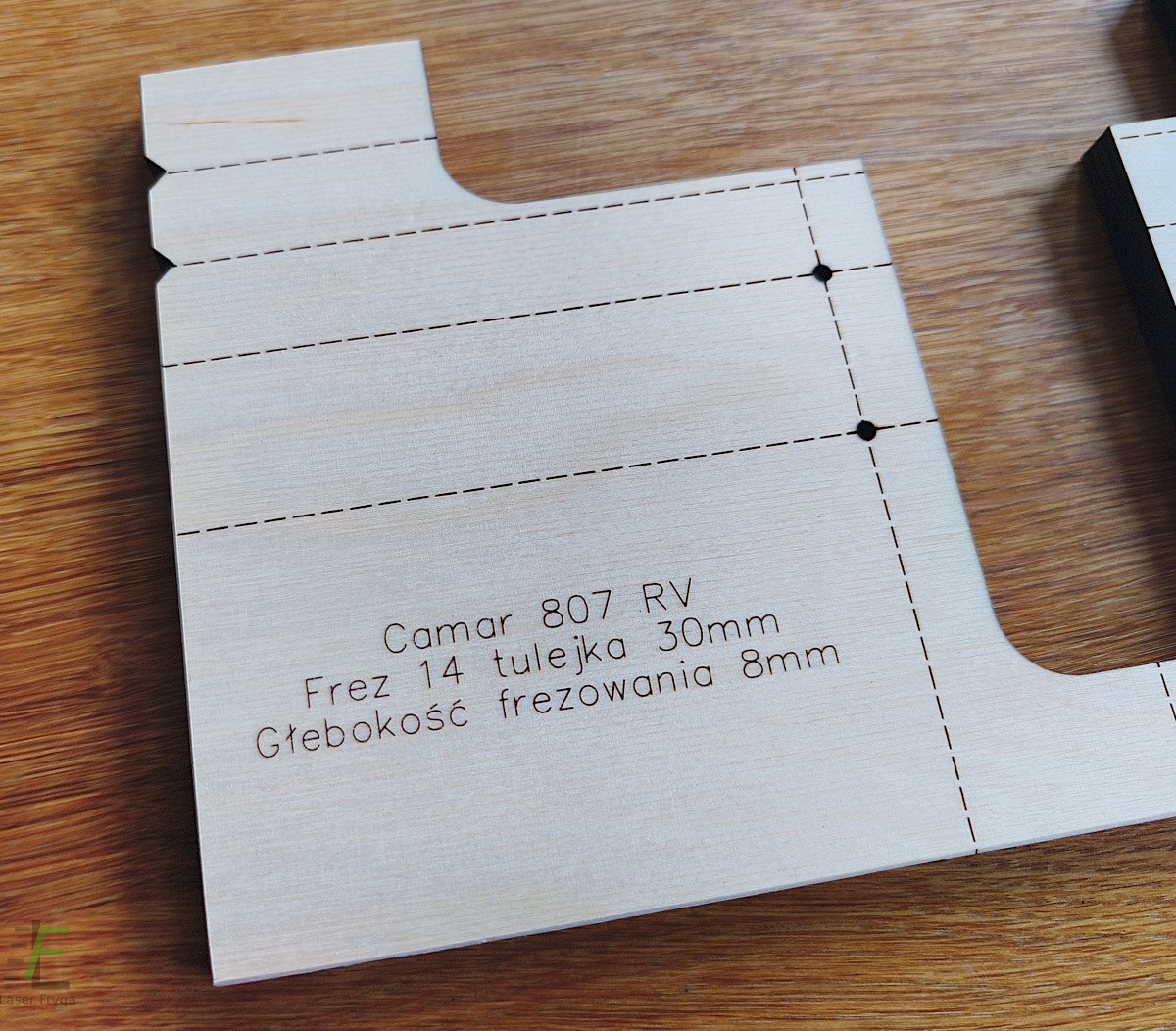

Szablon do frezowania profilu pod zawieszkę. Na szablonie znajdują się linie określające w jaki sposób należy instalować szablon do formatki.

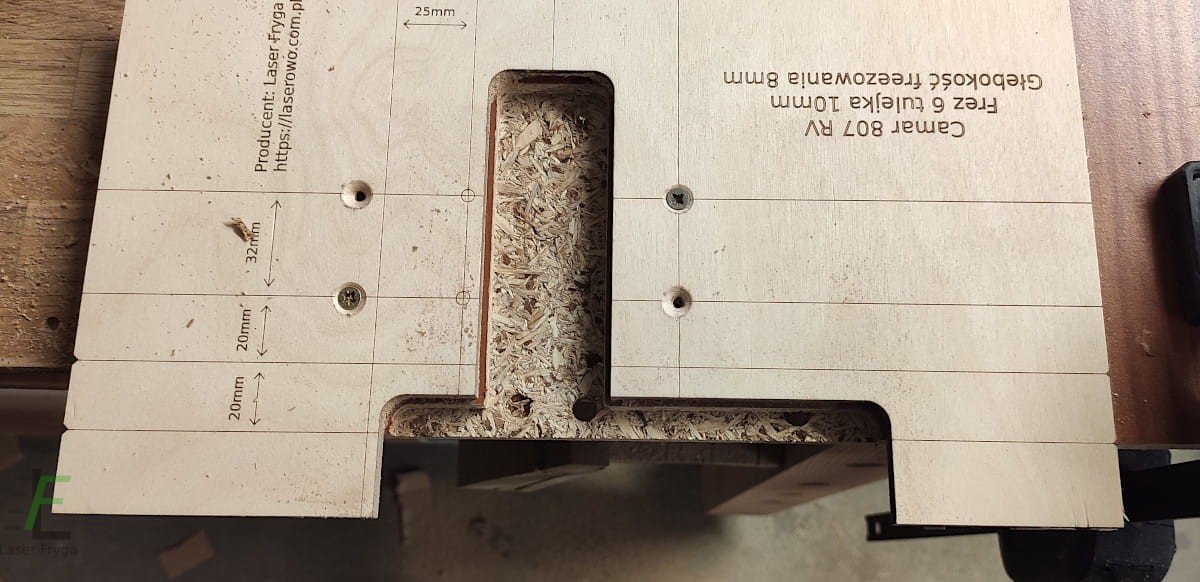

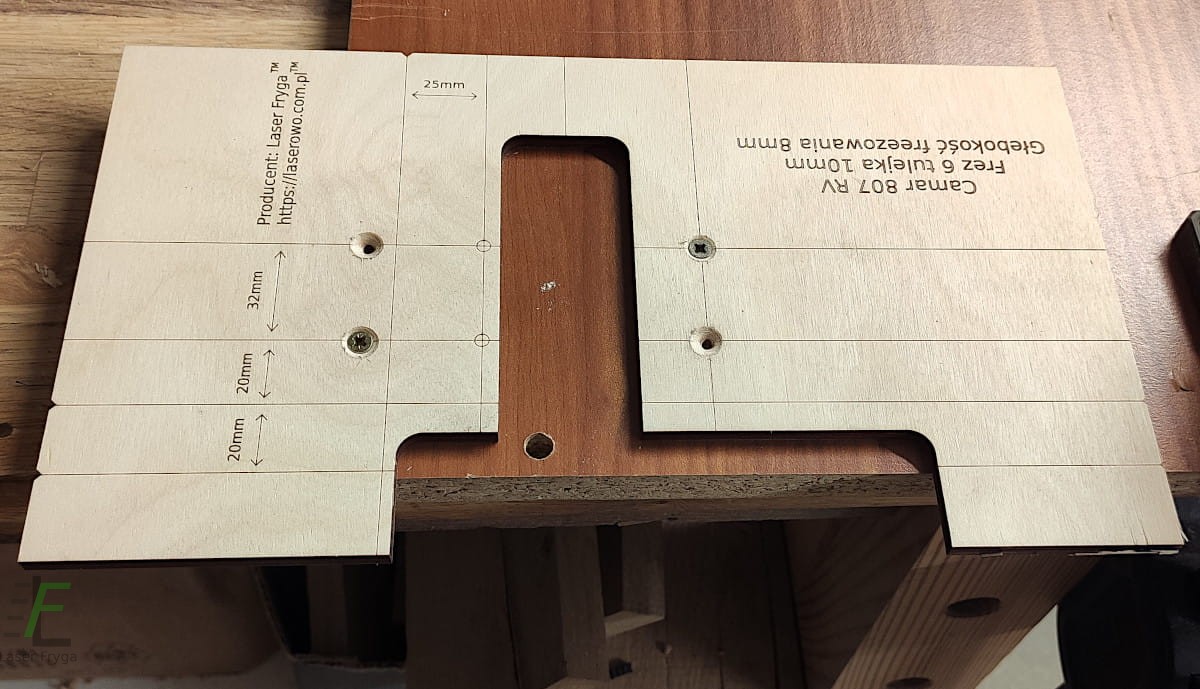

Mocowanie na wkręty

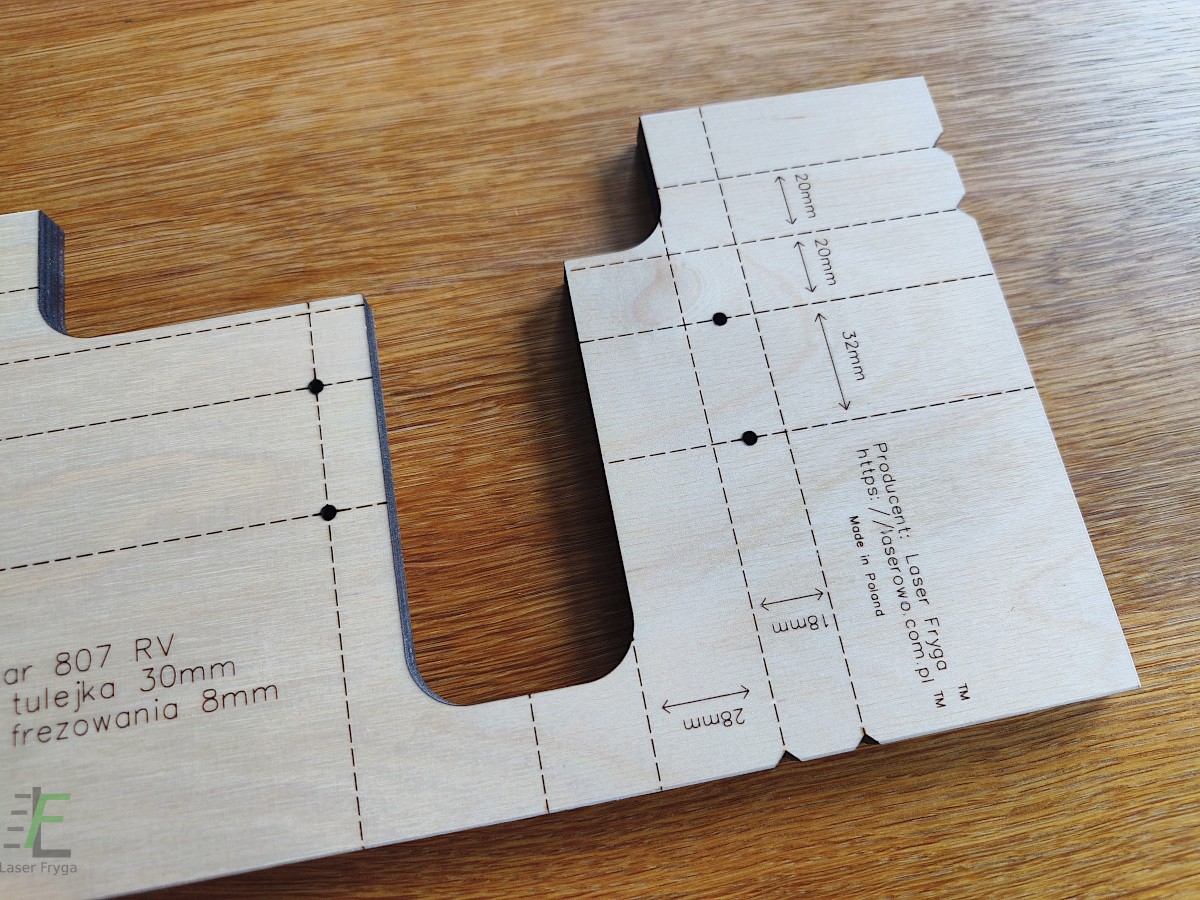

Sposób zamocowania szablonu na wkręty - wkręty po prawej stronie są w miejscu otworów montażowych zawieszki. Otwory z lewej strony znajdują się w środku wieńca.

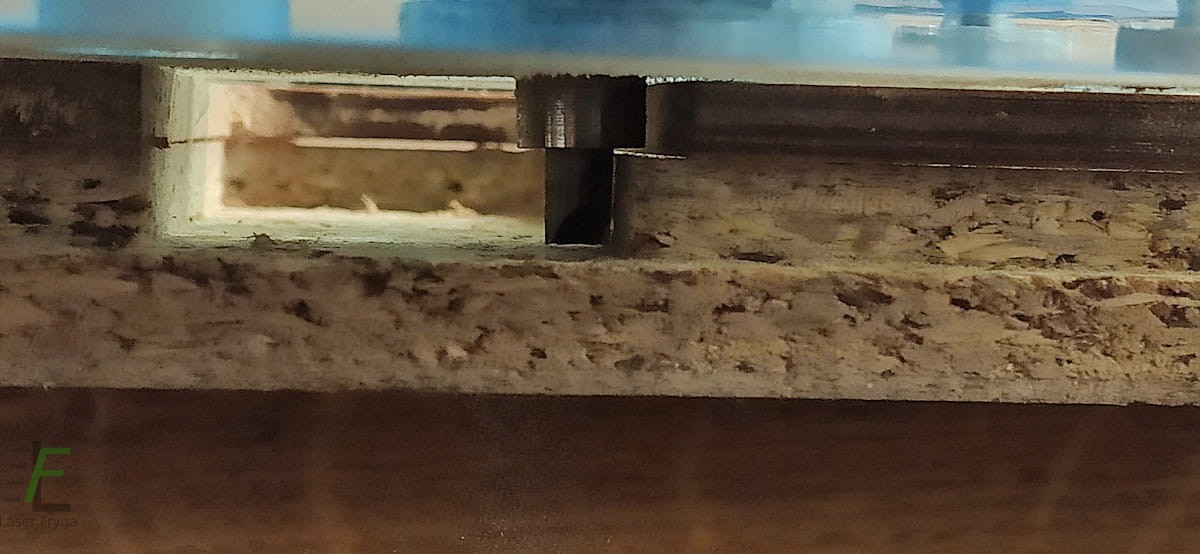

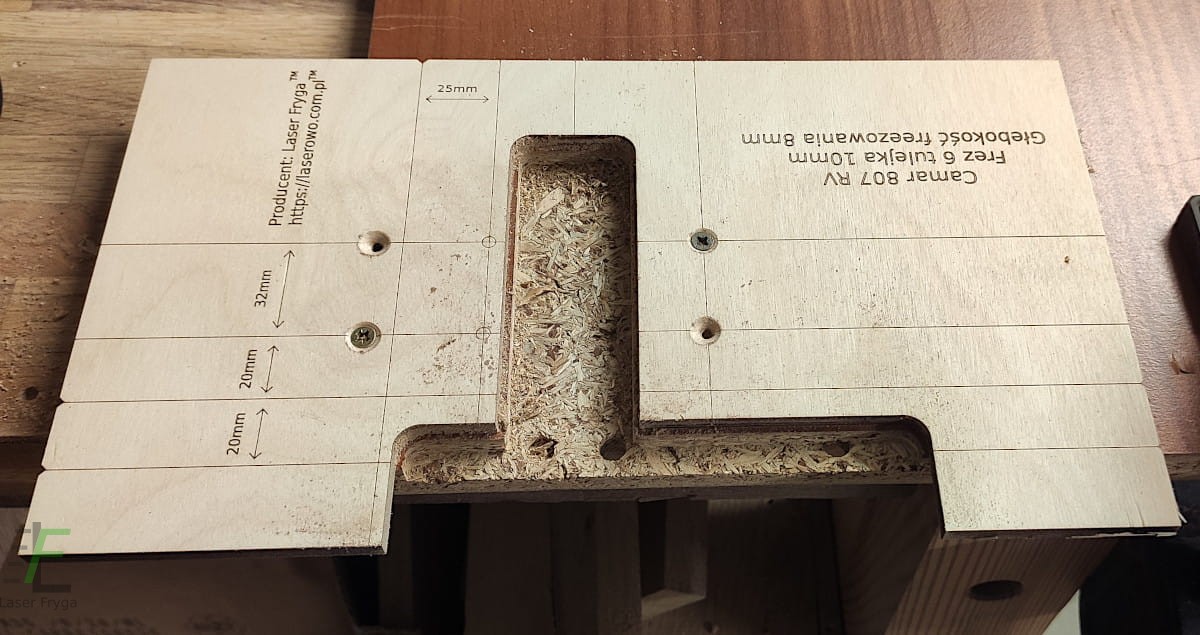

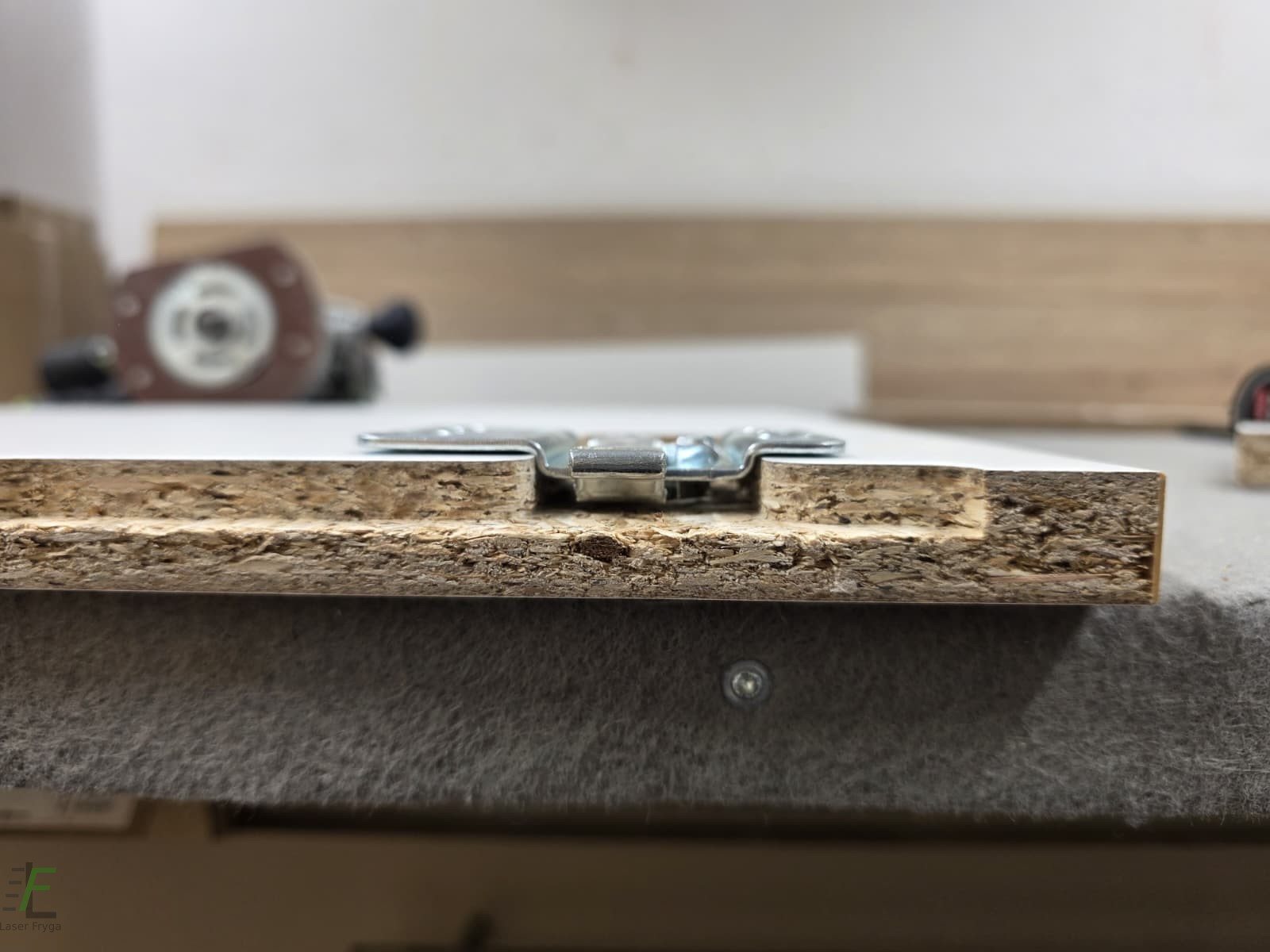

Efekt frezowania

Efekt frezowania - szablon zainstalowany.

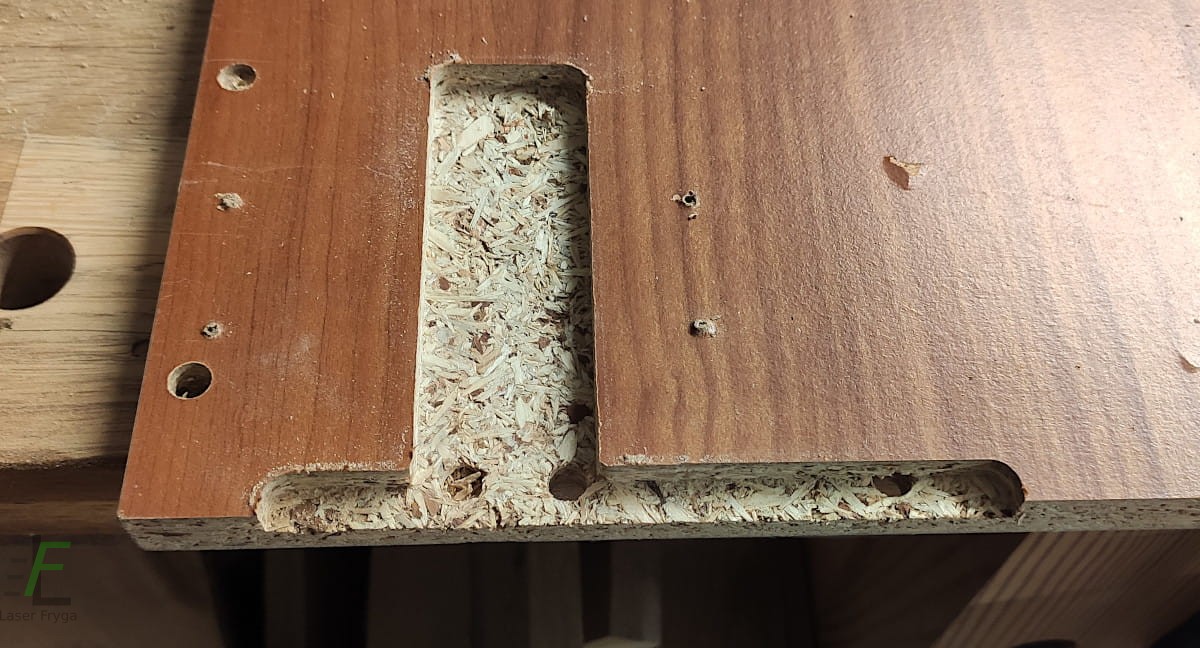

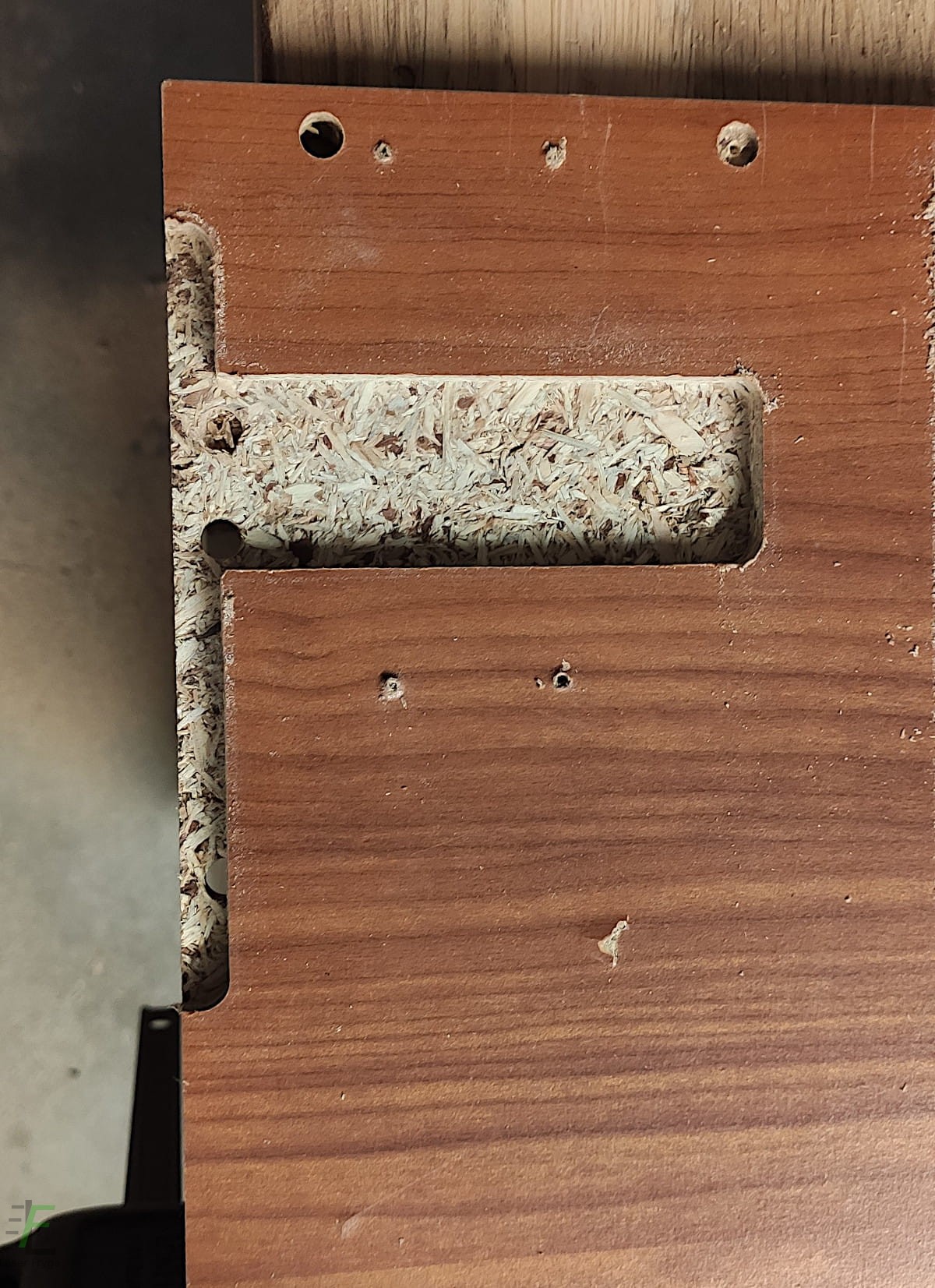

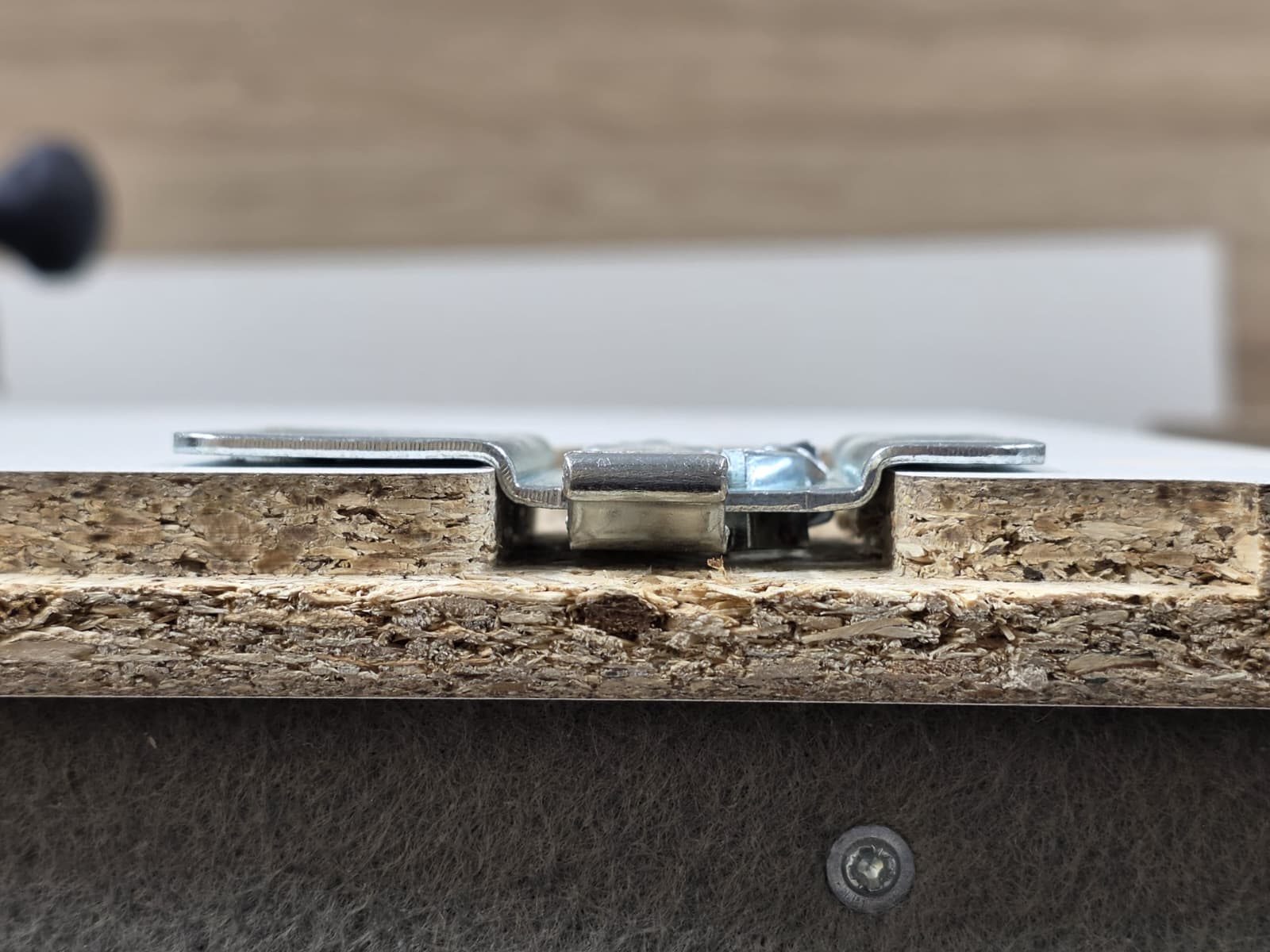

Po zdjęciu szablonu

Po zdjęciu szablonu.

Jak określić grubość szablonu

Grubość szablonu wyznacza wysokość tulejki kopiującej. Jeśli tulejka kopiująca nie wystaje więcej niż 6mm poniżej powierzchni stopy wystarczy szablon ze sklejki o grubości 6mm. Jeśli wystaje więcej należy zamówić szablon o grubości 12mm.

Do wyfrezowania profilu potrzebna będzie frezarka z pierscieniem kopiujacym oraz frez palcowy.

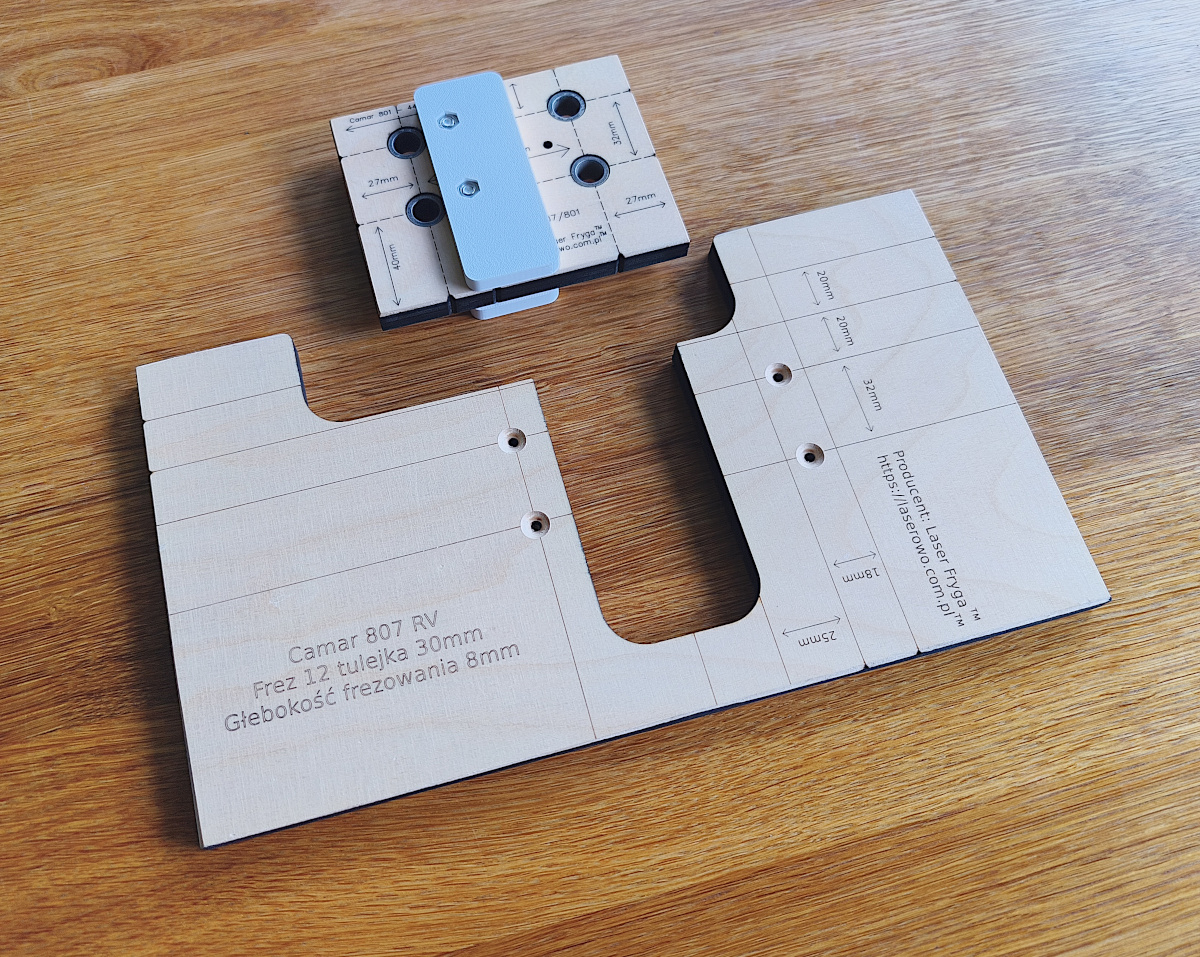

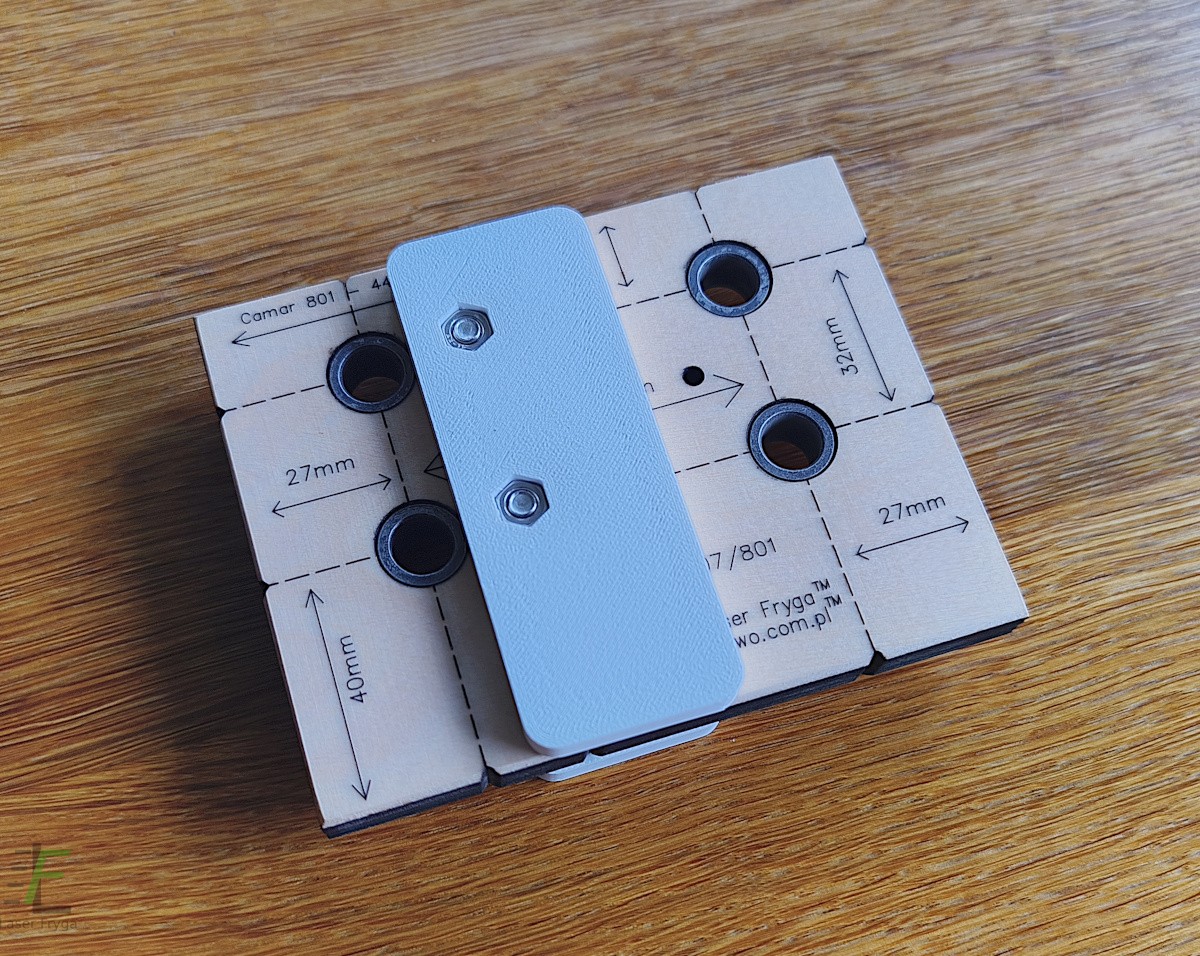

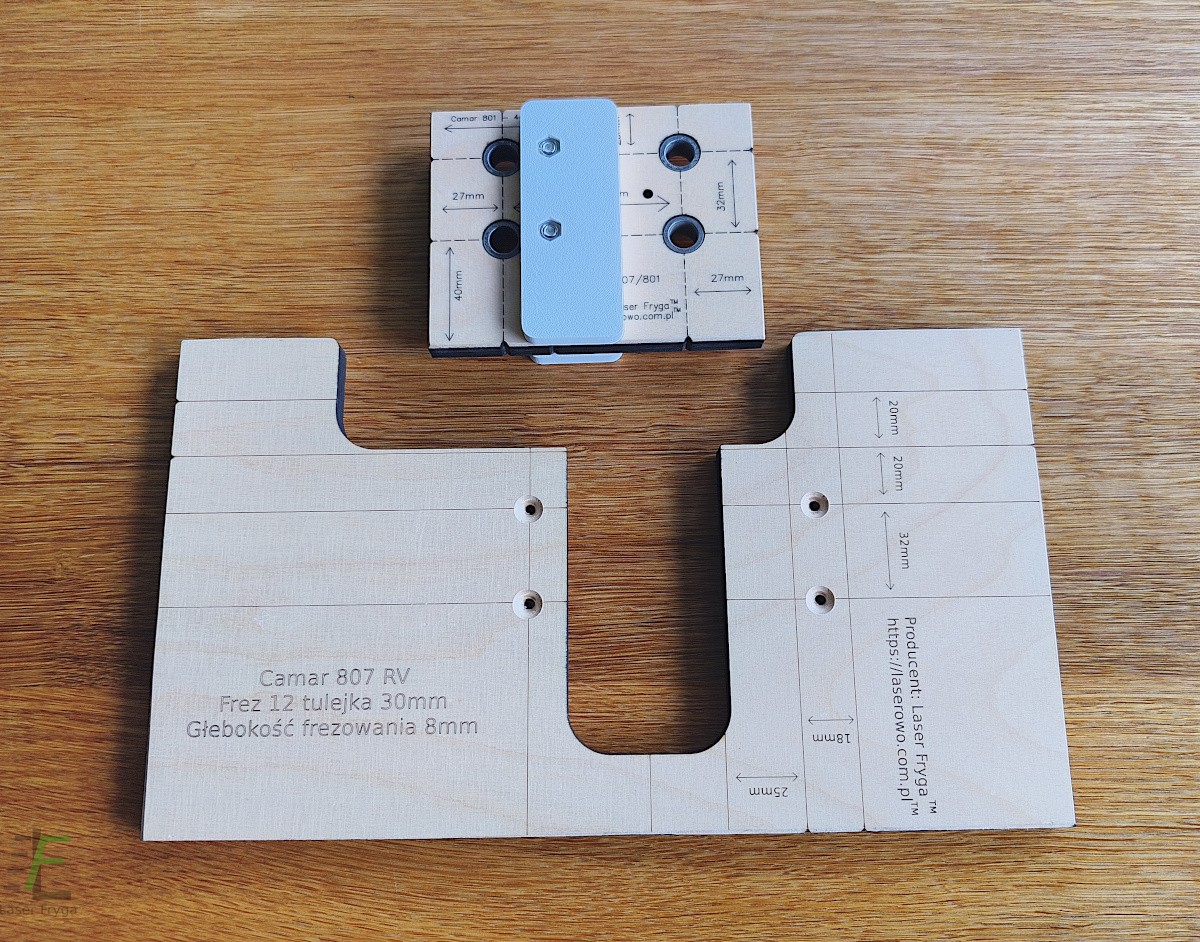

Po wyfrezowaniu otworu pod zawieszkę należy nawiercić otwory fi 10mm. Szablon do nawiercania otworów dostępny jest tutaj.

Zbudowany ze sklejki o grubości 6mm lub 12mm. Wymiary 170x300mm.
