Szablon do zawieszek Camar 807/801

Z pomocą szablonu:

• Zawiesisz szafkę za pomocą zawieszek Camar 807 lub 801 (wersja powiększona)

Pionowo i we właściwym miejscu:

• Wywiercisz otwory fi 10mm do zamocowania zawieszki Camar 807 lub Camar 801.

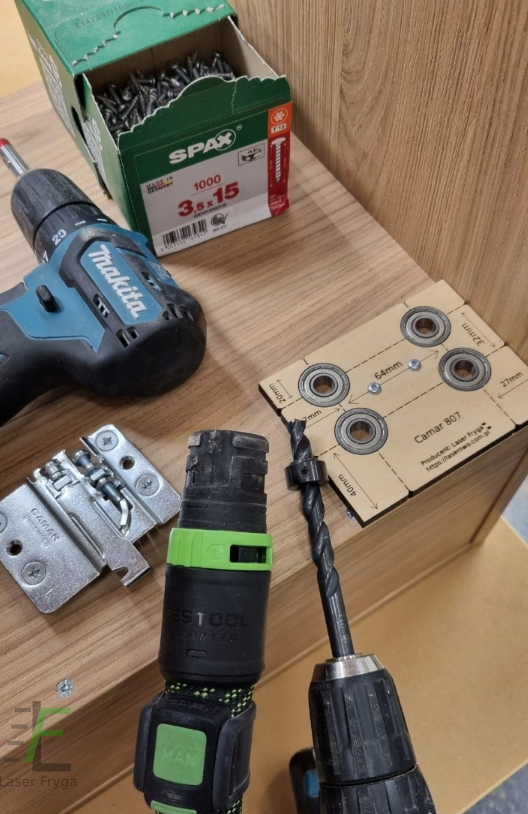

Potrzebne narządzia:

• wiertło 10mm,
• ogranicznik głębokości wiercenia (opcjonalnie),
• wkrętarka,
• ścisk lub wkręty (np. 3.5 x 15mm)

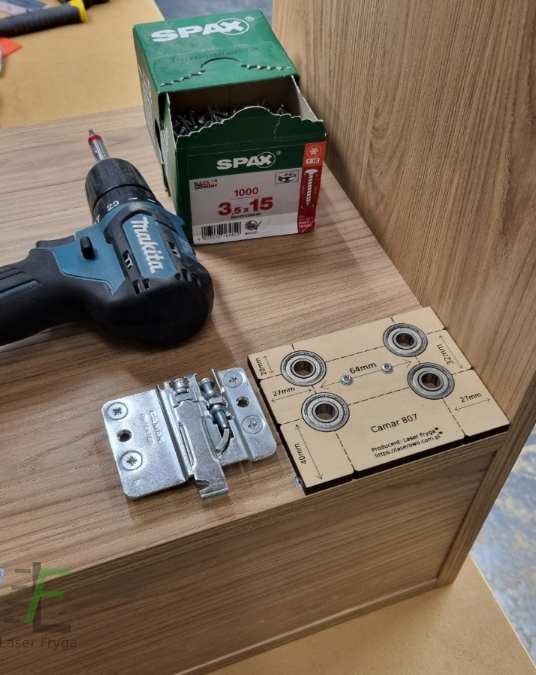

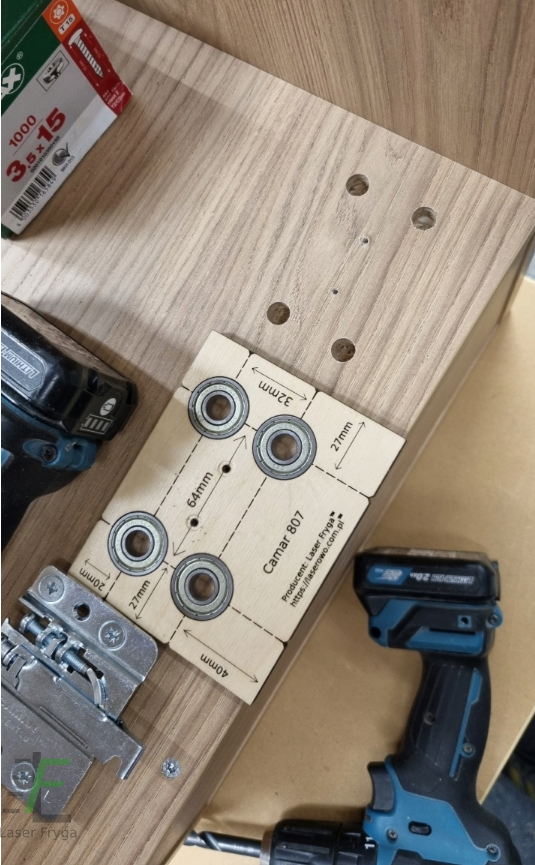

Film pokazuje użycie szablonu - mocowanie za pomocą ścisków oraz wkrętów. Dystans 40mm oraz 20mmm.

Funkcje i wersje produktu.

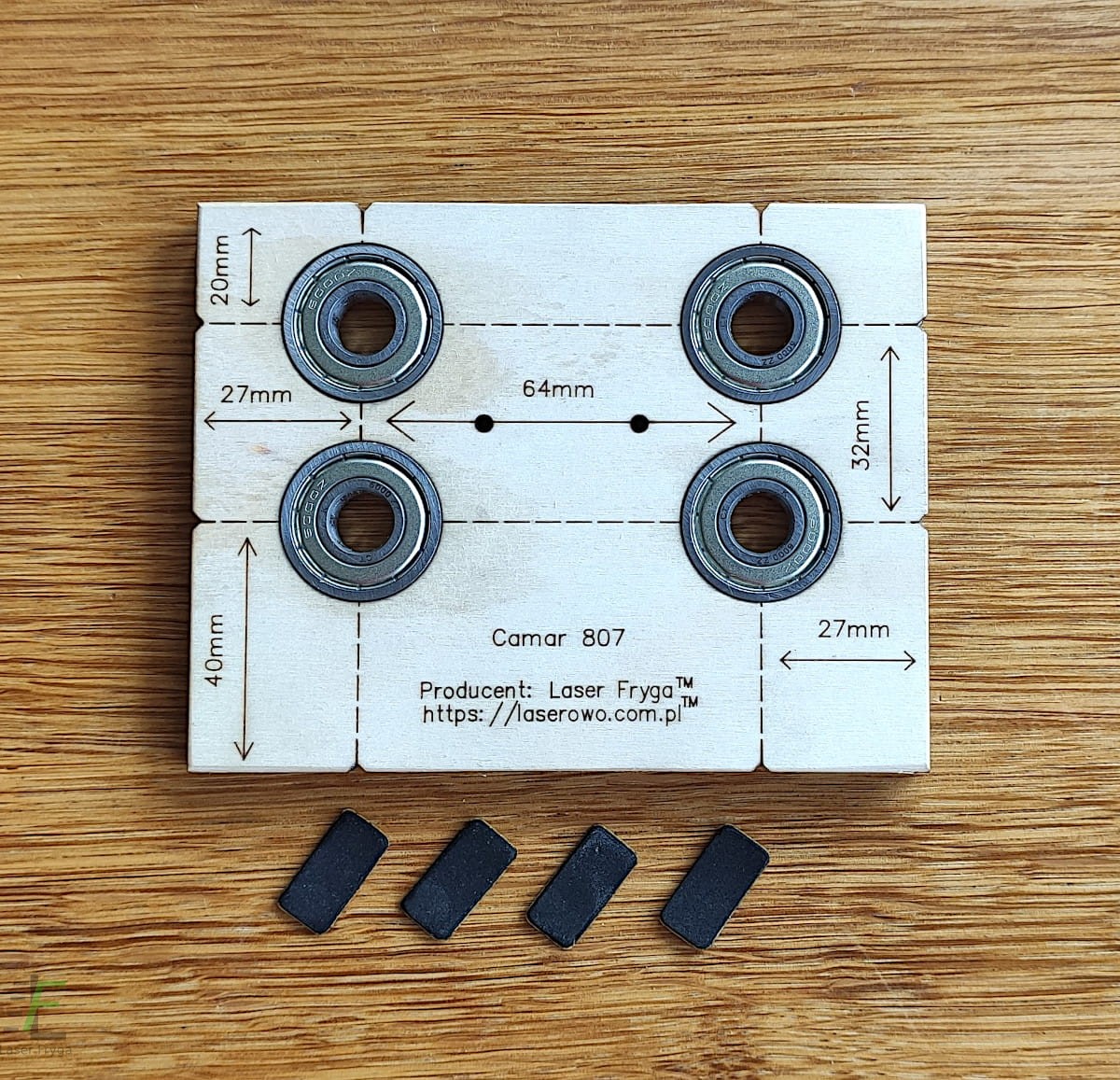

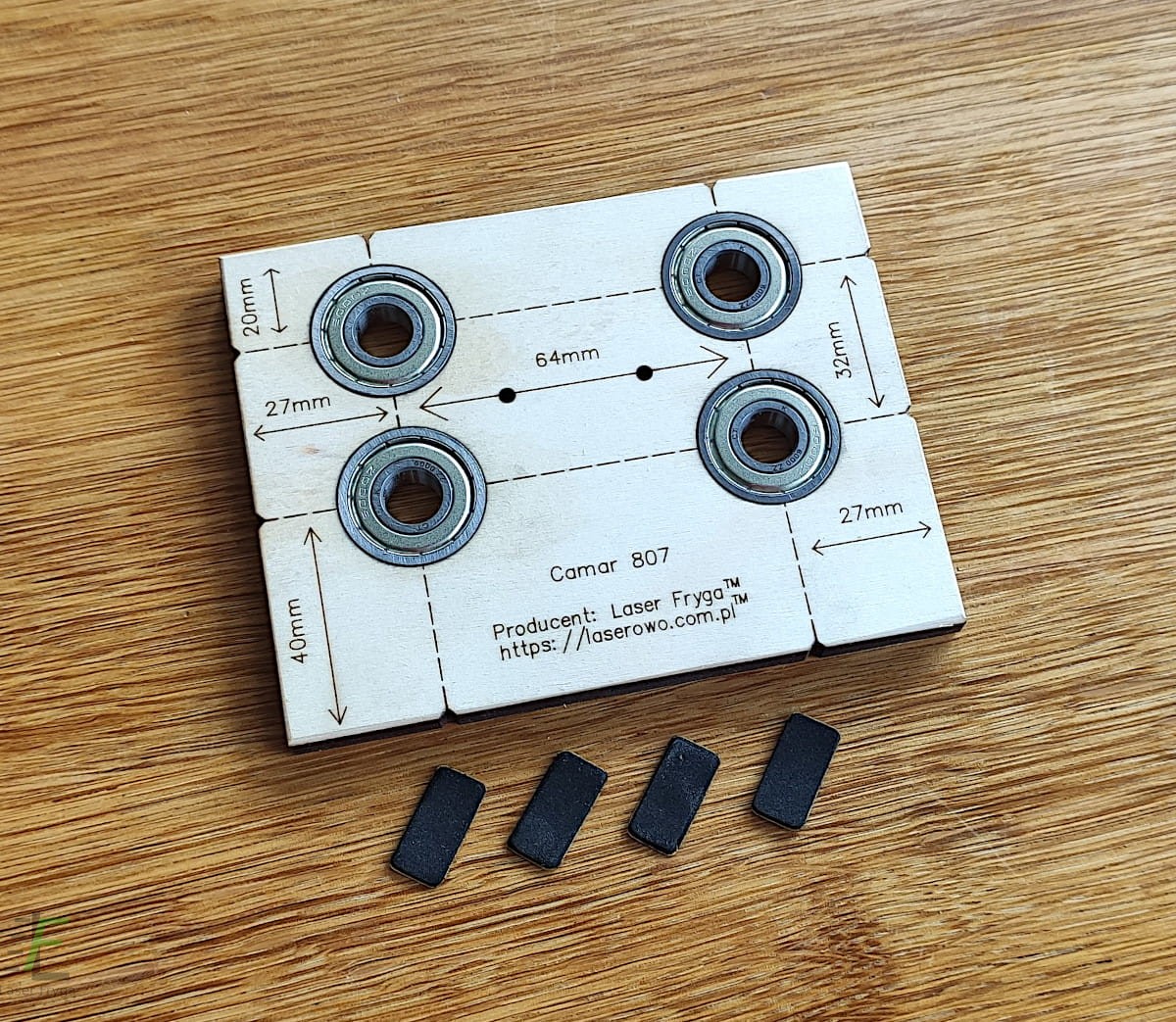

Wersja standardowa - dla osób preferujących wykonywanie odwiertów na zmontowanym korpusie.

• pozwala na wiercenie otworów pod zawieszkę Camar 807,
• nie musisz niczego mierzyć, rysować linii a potem ich czyścić,
• do odwiercania otworów na zmontowanych korpusach - dystans 27mm od górnej krawędzi,
• dystans 20mm lub 40mm od frontu płyty,

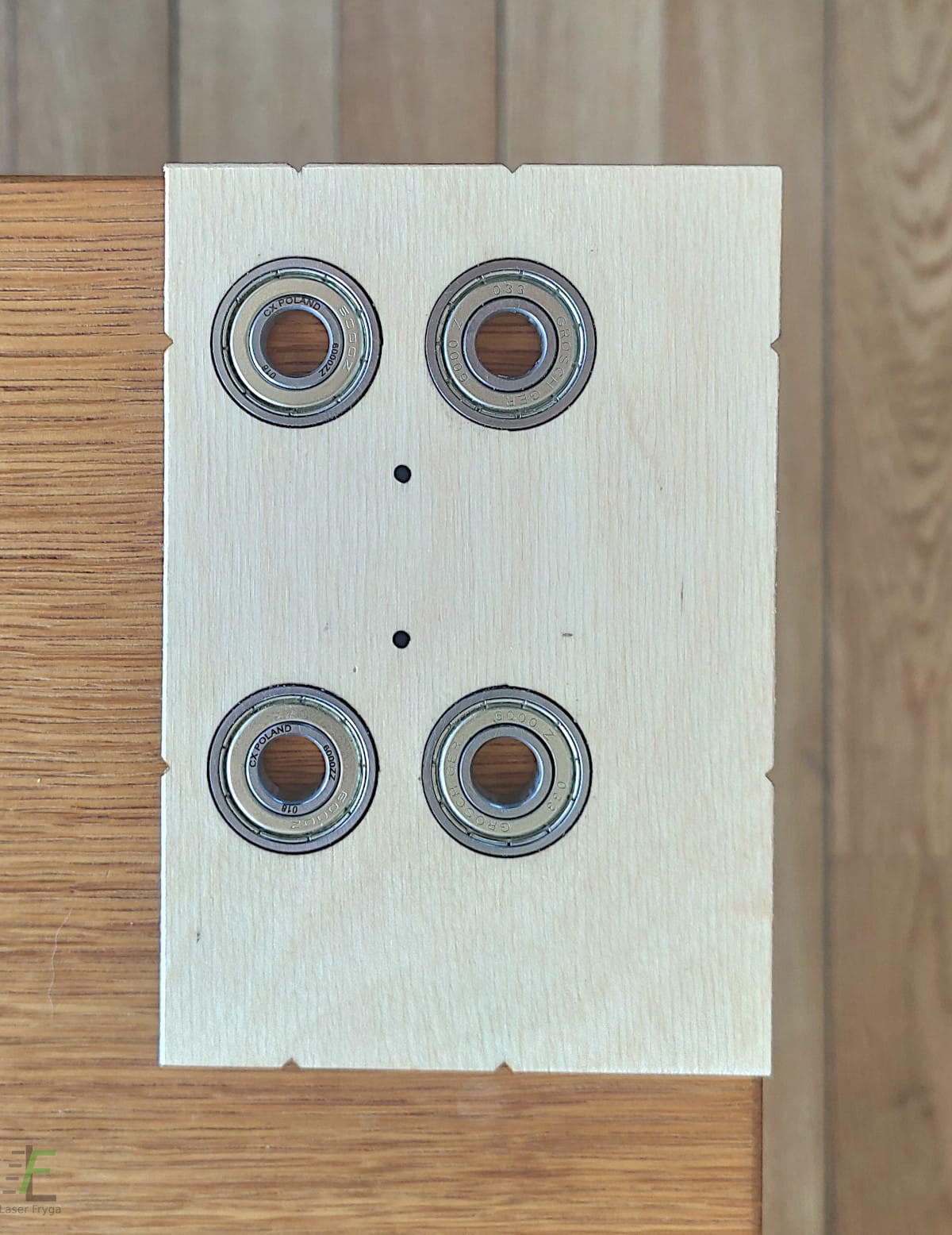

• szablon jest symetryczny, więc podczas pracy wiercimy od strony szablonu z grawerami,
• wkręty montażowe (np. 3,5x15 z płaskim łbem) mogą być na stałe w szablonie,
• dzięki zastosowaniu wkrętów montażowych można nawiercić otwory z zamontowanymi plecami. Do tego potrzebna jest wąska wkrętarka,
• możliwe jest również pozycjonowanie do linii za pomocą szczerbinek na szablonie.

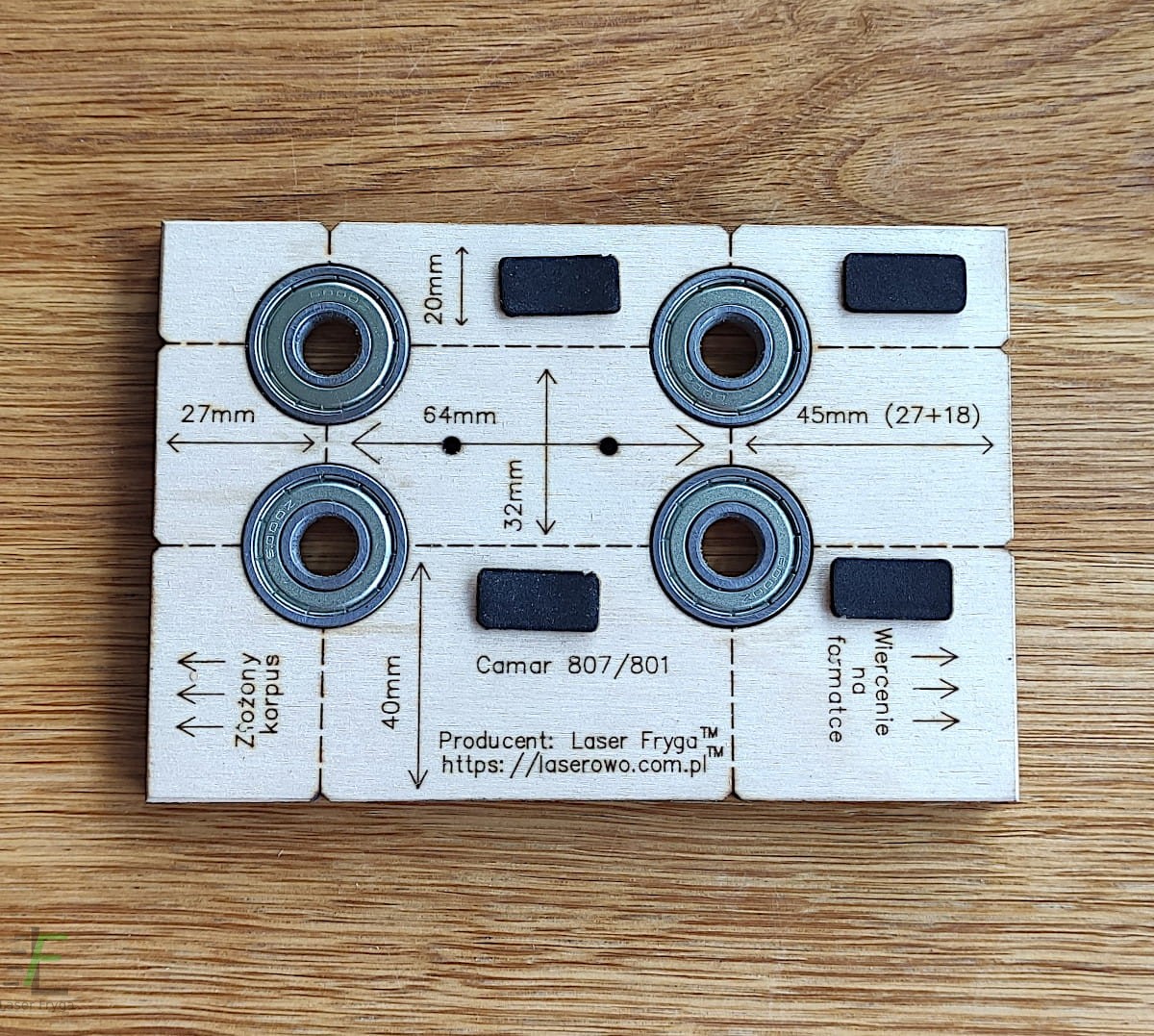

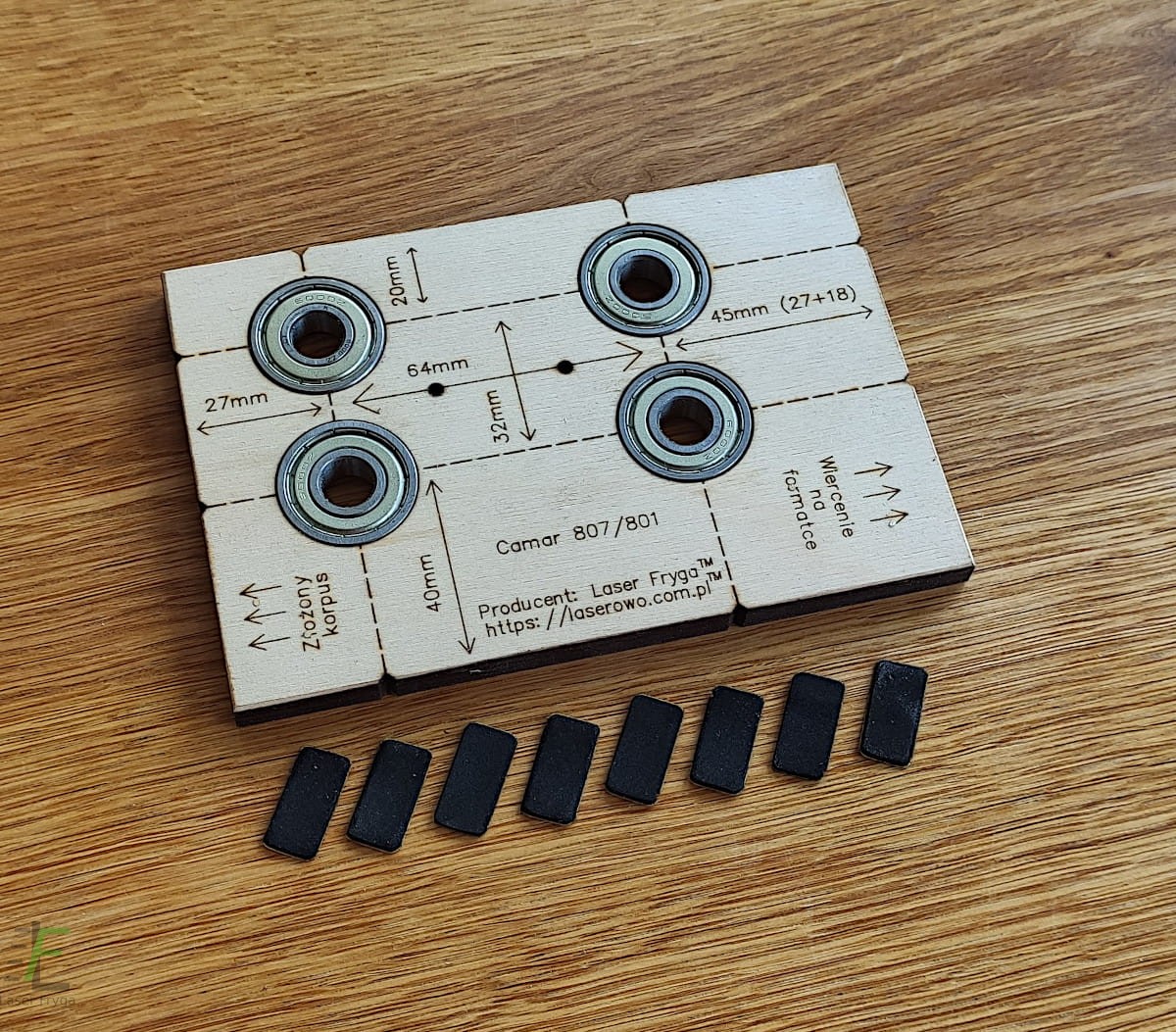

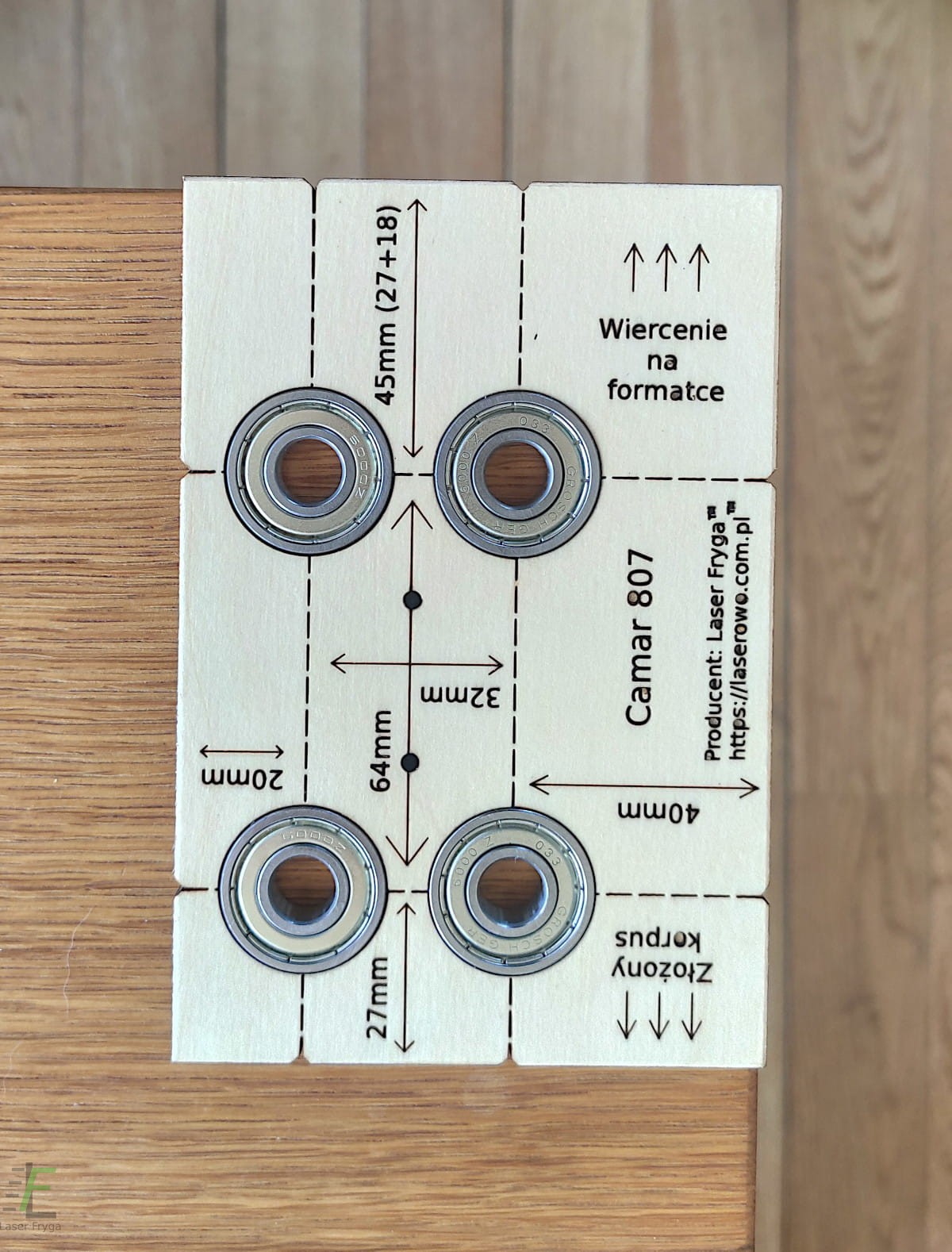

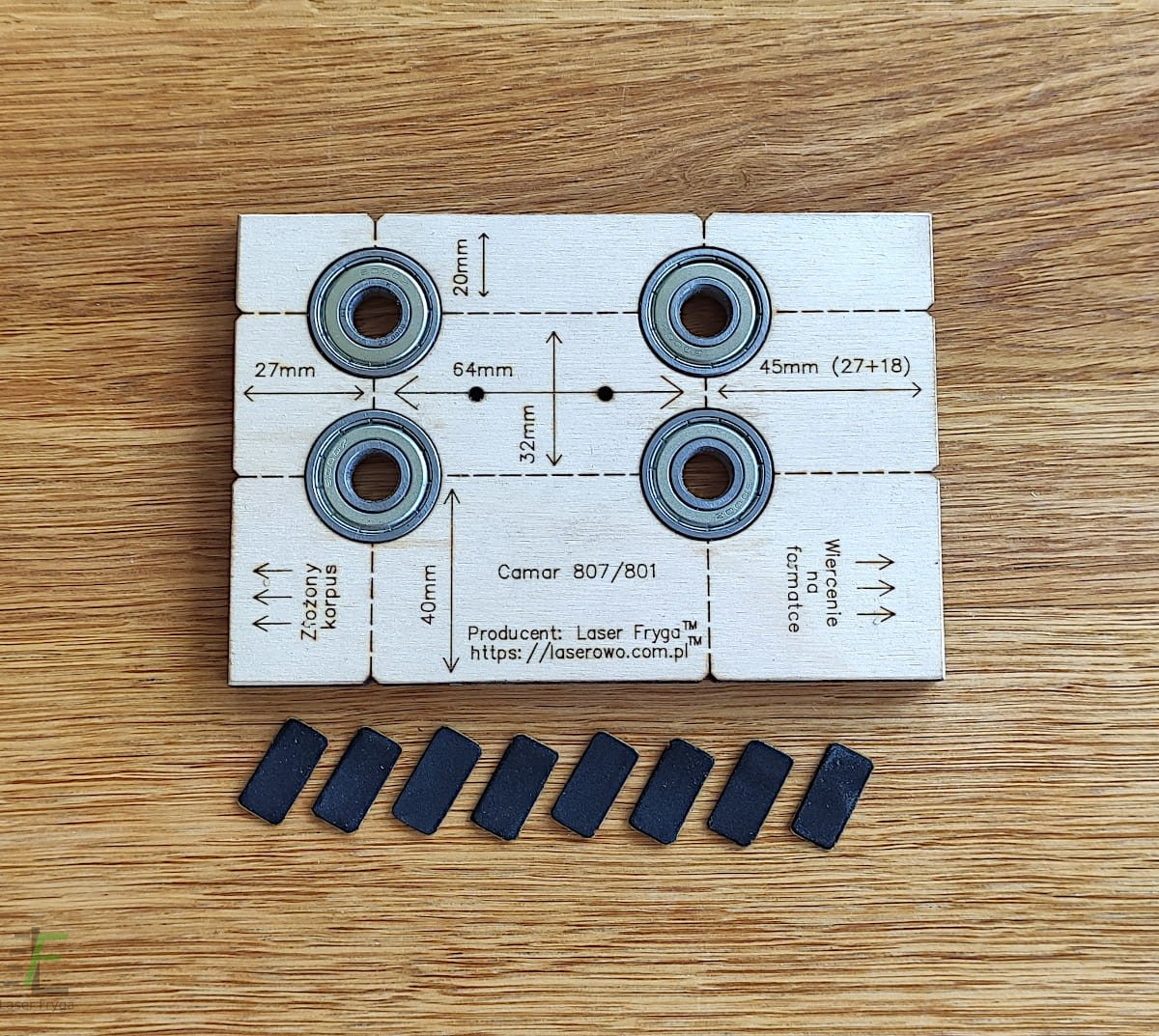

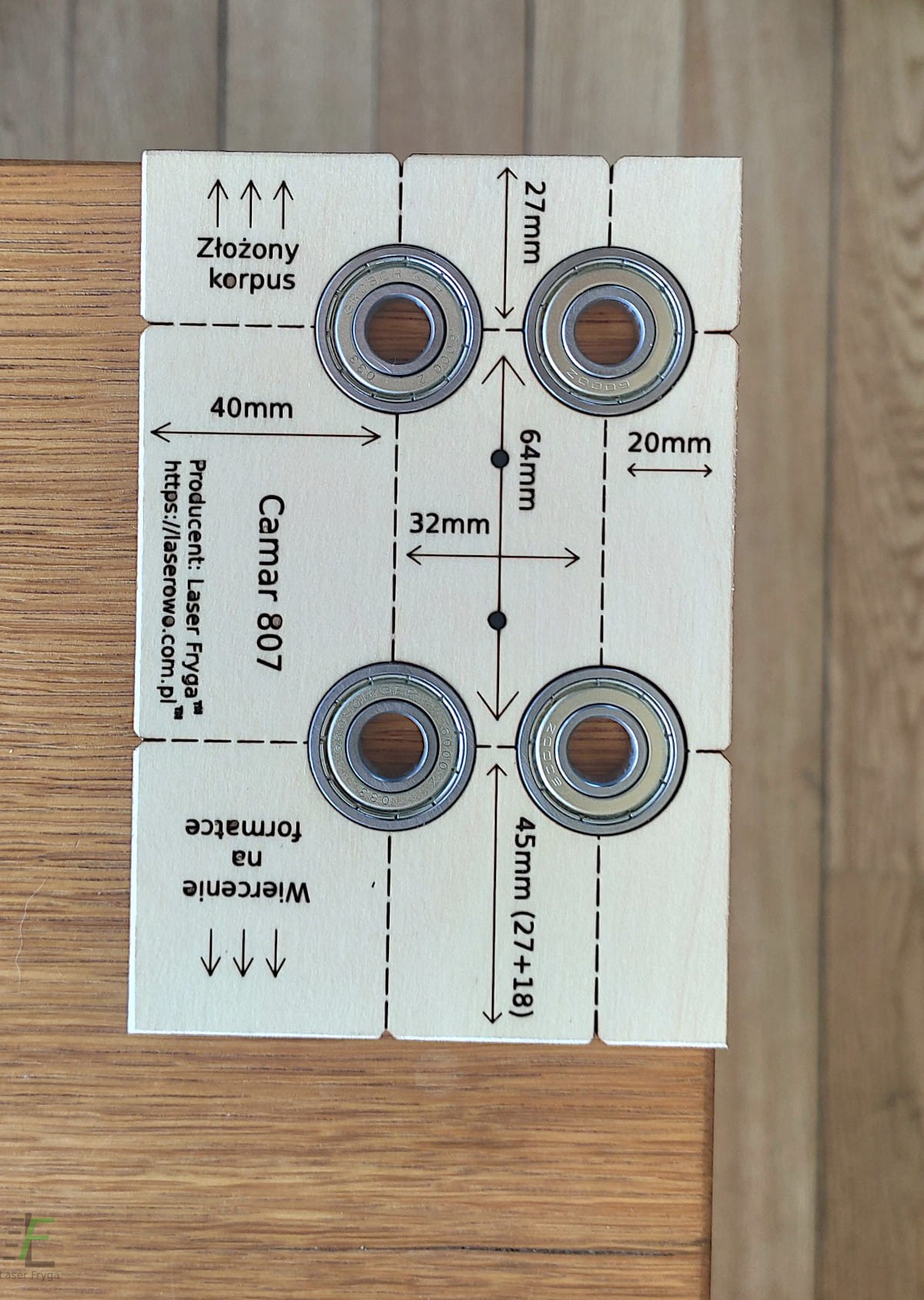

Wersja powiększoną - przeznaczona do pracy na warsztacie, kiedy wiercimy na płasko.

• pozwala na wiercenie otworów pod zawieszkę Camar 807/801,
• nie musisz niczego mierzyć, rysować linii a potem ich czyścić,
• idealny do wiercenia na formatkach przed montażem szafki (dystans 45mm od górnej krawędzi uwzględnia grubość płyty meblowej 18mm),
• można ją stosować do wiercenia otworów na złożonych korpusach (dystans 27mm od górnej krawędzi)
• dystans 20mm lub 40mm od frontu płyty,

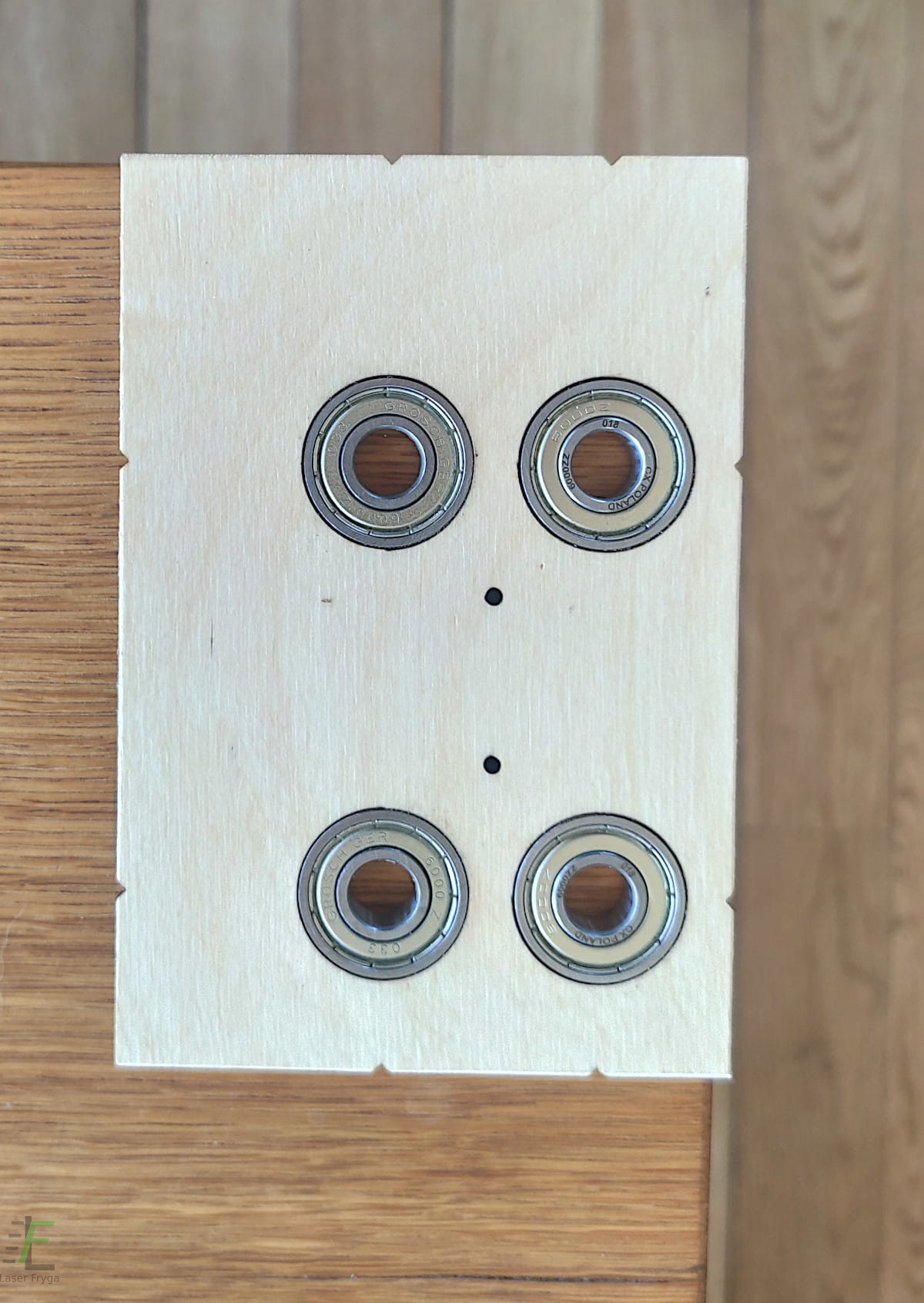

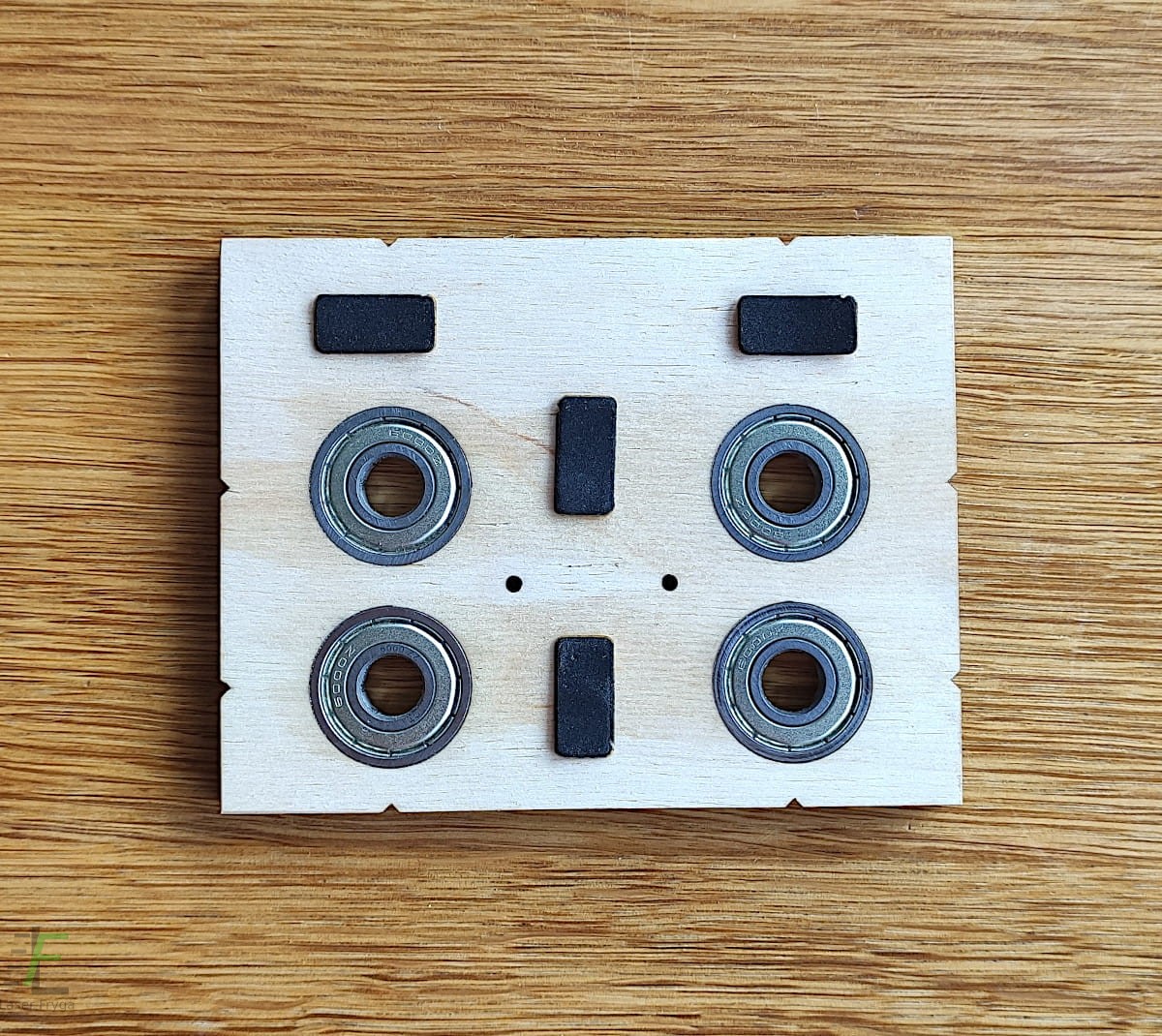

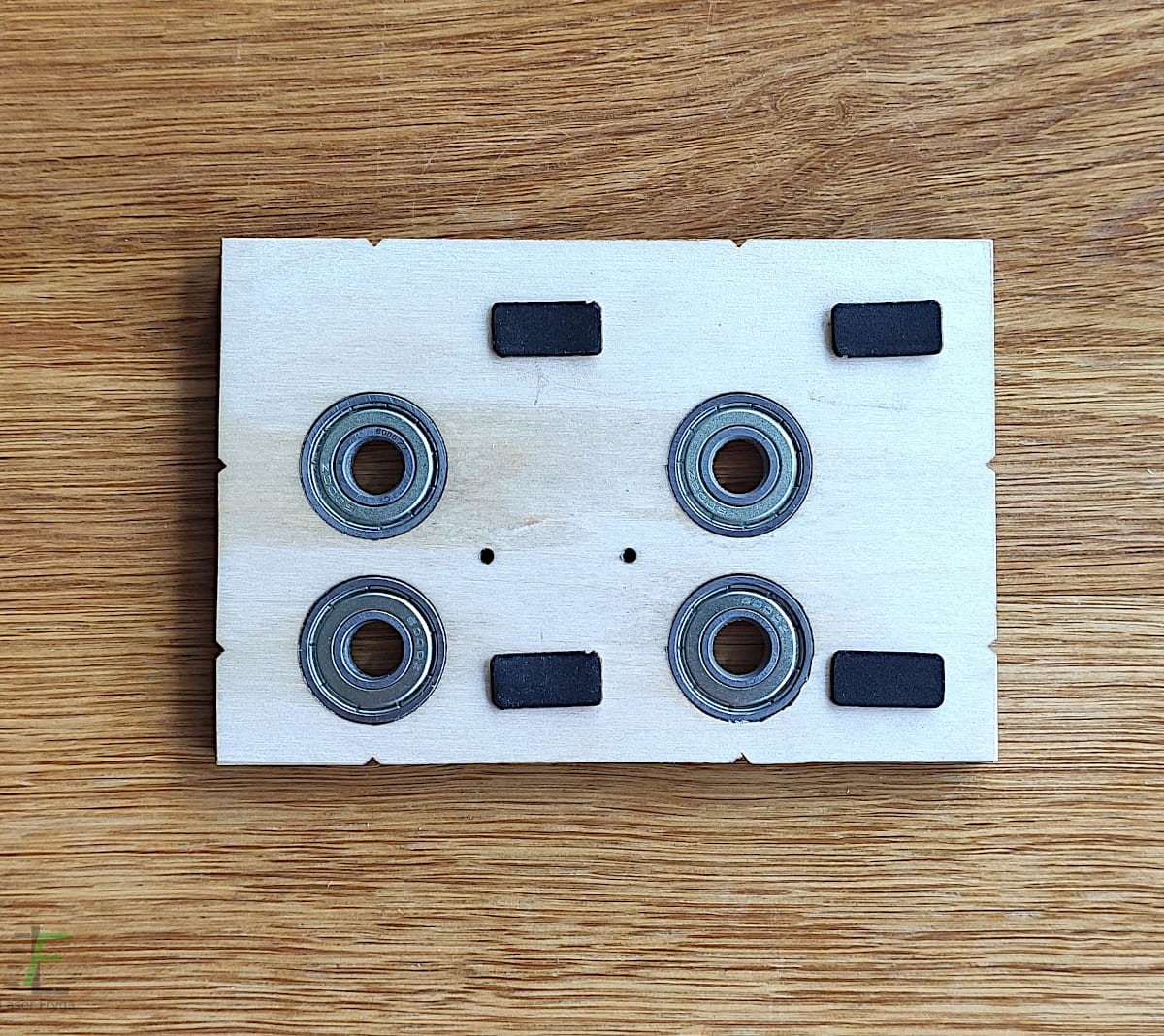

• szablon jest asymetryczny, więc podczas pracy wiercimy od obydwu stron szablonu (grawerowanej i niegrawerowanej),
• wkręty montażowe (np. 3,5x15 z płaskim łbem) muszą być demontowane podczas zmiany położenia otworów,
• dzięki zastosowaniu wkrętów montażowych można nawiercić otwory z zamontowanymi plecami. Do tego potrzebna jest wąska wkrętarka,
• możliwe jest również pozycjonowanie do linii za pomocą szczerbinek na szablonie.

Cechy produktu

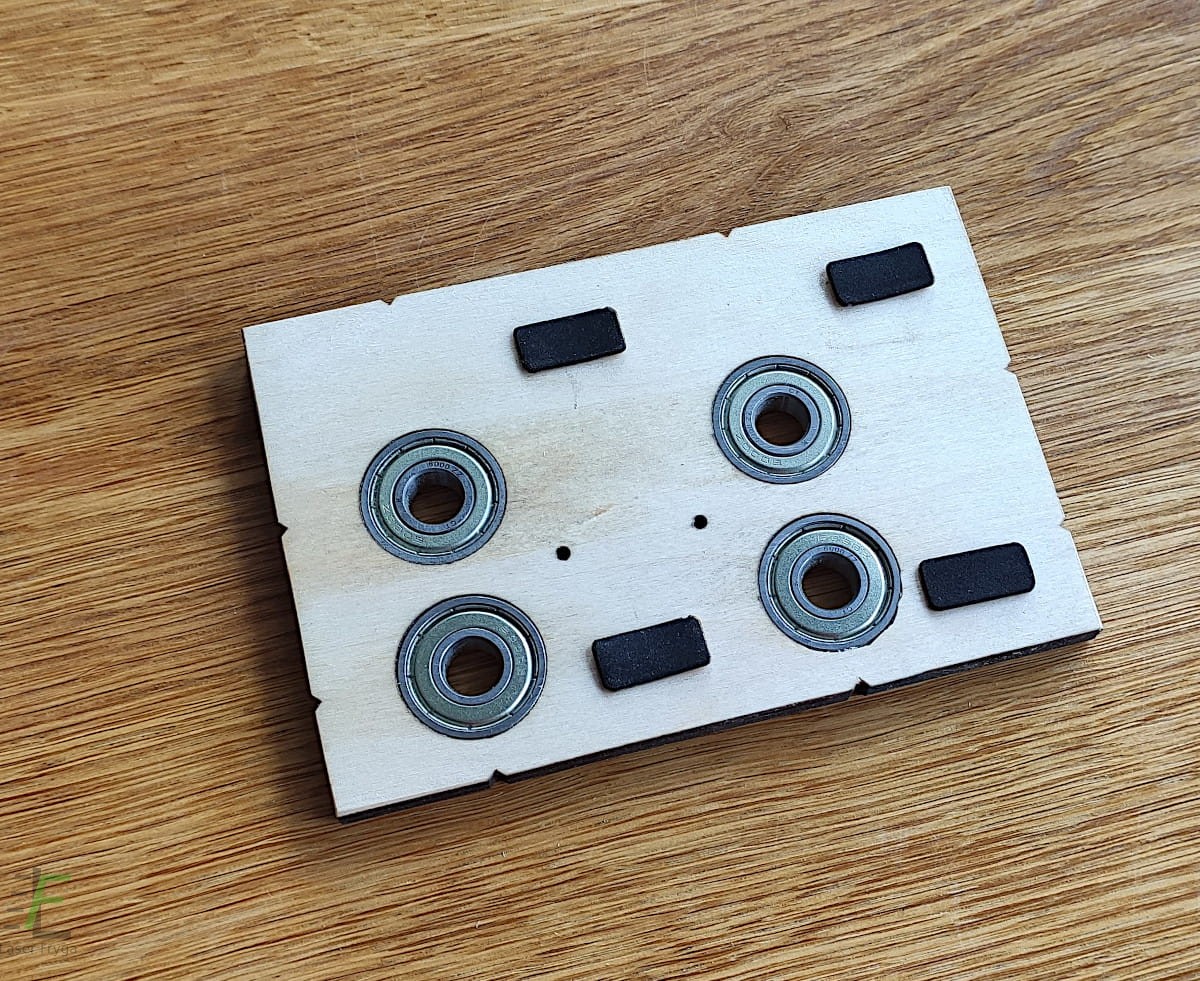

• zbudowany ze sklejki o grubości 8mm,
• otwory pod wiertło fi 10mm wzmocnione łożyskami,
• jednostronny grawer opisów i linii na szablonie
• szczerbinki oznaczające osie otworów,
• szablon wykonany za pomocą lasera CNC gwarantuje bardzo dużą dokładność (0.01mm) w porównaniu z innymi technikami produkcji, np. drukiem cyfrowym (0.1mm)
• wymiary: standardowy:92x118 mm, powiększony 92x136mm

Niezbędne akcesoria

• wiertło fi 10mm do drewna lub metalu,
• ogranicznik głębokości wiercenia (opcjonalnie),
• wiertarka lub wkrętarka,
• dobry ścisk stolarski,
• wkręty 3.5x15 do zamocowania szablonu (alternatywa w stosunku do ścisku).

Najczęściej zadawane pytania.

Pytanie: Czy wybrać łożyska czy tulejki?

Odp: W tym przypadku to kwestia indywidualnych preferencji. Otwory do zamocowania Camar 807/801 wiercimy na głębokość 10.5mm. Przy tej głebokości pionizacją jaką łożyska jest wystarczająca. Tulejki lepiej sprawdzają się w przypadku głębszych otworów, na przykład pod kołki lub konfirmaty.

Pytanie: Jak wykonać otwory pod zawieszkę Camar 801?

Odp: Musimy uzyskać dystans 42mm od dołu gornego wieńca do osi otworu. Postępujemy różnie w zależności od wersji szablonu. Dla wersji standardowej dokładamy dystans między szablon a wieniec. Może to być kawałek płyty 16mm (uzyskamy dystans 43mm) lub 18mm (uzyskamy 45mm). Dla wersji poszerzonej szablonu możemy użyć strony szablonu do wiercenia na formatce w celu nawiercenia na złożonym korpusie. Uzyskamy dystans 45mm.

Pytanie: Jaka jest trwałość szablonu?

Odp: Sklejka jest materiałem dobrze sprawdzającym się w szablonach stolarskich. Jest lekka i dobrze trzyma wymiary. Osadzone w otworach łożyska gwarantują wysoką odporność na ścieranie ponieważ obracają się razem z wiertłem. Można dodatkowo polakierować szablon w celu zabezpieczenia przed warunkami atmosferycznymi.

Opinie naszych Klientów.

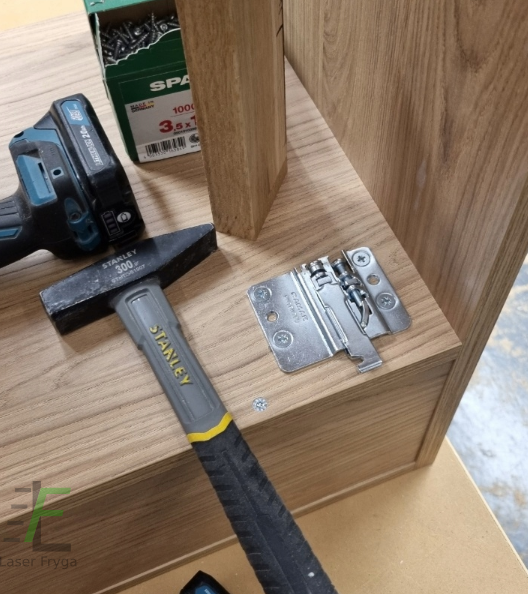

"Rewelacyjny produkt, 10razy tańszy niż oryginał pobijak wurth, idealne prowadzenie wiertła, ekspresowa realizacja w ten sam dzień co kup teraz. Dla tych co nigdy nie montowali zawieszek camar, przygotujcie sobie wkręty spax 3,5x15 od szuflad merivobox lub inne z płaskim łbem, można sobie przykręcić szablon przez dwa przygotowane otwory a płaski łeb nie odkształca szablonu na przyszłość, wyposażcie się w wiertlo z ogranicznikiem żeby nie przeleciec na wylot, a do samego wbijania to najpierw delikatnie młotkiem wycelować w każdy otwór a następnie przez dębową kantowke wbić do końca zawieszke. Pozdrawiam stolarzy :D aa najważniejsze, stosowanie zawieszek camar eliminuje przesunięcie lub wypięcie wolno wieszacej szafki ma środku ściany, np szafki umywalkowej, a sama nosnosc kg zawieszki jest większa niż tradycyjna Blum. Polecam !!!
