Baza szablonu zawiasów i zamków wpuszczanych - v2

Co zrobisz szablonem:

Stworzysz stabilną platformę dzięki której, po osadzeniu insertu w otworze, wyfrezujesz otwory pod wybrany model zawiasu lub zamka.

Potrzebne narzędzia:

• frez o dowolnej średnicy,
• tulejka kopiujaca,
• dobre ściski stolarskie,
• frezarka górnowrzecionowa.

Film pokazuje użycie szablonu (v1)

Przygotowanie szablonu do pracy

Baza w wersji v2

Funkcje bazy wraz z insertami (do kupienia dodatkowo Inserty do zawiasów , Inserty do zamków i zaczepów)

• baza wraz z insertem pozwala na frezowanie otworów pod zawiasy lub zamki wpuszczane,
• inserty wycięte ze sklejki za pomocą lasera CNC gwarantują dużą dokładność uzyskanych otworów,
• dzięki użyciu sklejki nie istnieje ryzyko uszkodzenia frezu w przypadku przypadkowego "wjechania" w szablon,
• dzięki regulowanemu odbojnikowi uzyskujemy płynną regulację dystansu od krawędzi obrabianego materiału,
• inserty mogą być wykonane pod dowolny zestaw frez/pierścień kopiujący (zazwyczaj klienci zamawiają zestaw 12/30 lub 14/30)
• szczerbinki ułatwiają pozycjonowanie do linii,
• gniazdo pozwala na szybką wymianę insertów, bez konieczności demontowania szablonu,
• piny w gnieździe blokują insert tak aby się nie poruszał,
• inserty licują się z szablonem co tworzy płaszczynę do pracy nawet dużymi frezarkami,

Cechy produktu

• baza zbudowana ze sklejki o grubości 12mm,
• jednostronny grawer skali, linii,
• szczerbinki oznaczające osie otworów,
• szablon wykonany za pomocą lasera CNC gwarantuje bardzo dużą dokładność (0.01mm),
• wymiary: 380x186 mm

Niezbędne akcesoria

• frez o dowolnej średnicy,
• tulejka kopiujaca,
• dobre ściski stolarskie,
• frezarka górnowrzecionowa.

Najczęściej zadawane pytania

Pytanie: Jaka jest trwałość szablonu?

Odp: Sklejka jest materiałem dobrze sprawdzającym się w szablonach stolarskich. Jest lekka i dobrze trzyma wymiary. Dla zwiększenia trwałości można dodatkowo polakierować szablon w celu zabezpieczenia przed warunkami atmosferycznymi. Przy lakierowaniu należy zabezpieczyć śruby przed dostaniem się lakieru do środka.

Pytanie: Do jakich typów zawiasów pasuje szablon?

Odp: Inserty wykonujemy do praktycznie wszystkich dostępnych typów zawiasów, jednak pasuje on tylko do jednego typu. Jeśli trzeba wyfrezować otwory pod inny model należy zamówić nowy komplet insertów.

Pytanie: Jakiego frezu najlepiej używać do frezowania?

Odp: Najczęściej Klienci wybierają zestaw frez 12 lub 14mm i tuleja kopiująca 30mm. Odradzamy używanie frezów z łożyskiem ponieważ zwiększa się prawdopodobieństwo przypadkowego uszkodzenia insertu.

Zawartość opakowania

W zestawie otrzymujesz:

• baza 1 szt,
• przykręcany jesionowy odbojnik 1 szt,

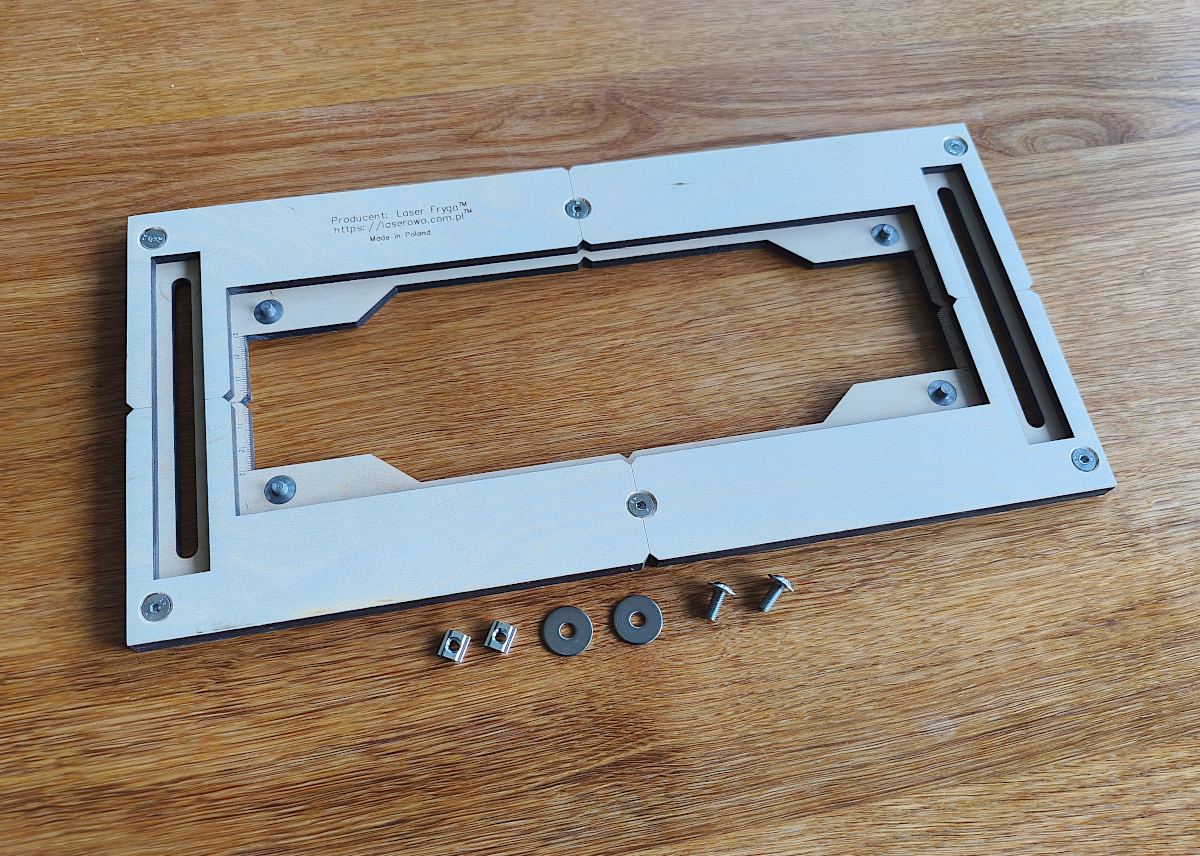

• śruby M5 wraz z podkładkami do zamontowania odbojnika.

Dodatkowe zdjęcia i filmy

Skala ułatwiająca pozycjonowanie bazy w stosunku do obranianego elementu (framugi, skrzydła)

Piny znajdujące się w bazie pozycjonują i blokują inserty, co zabezpiecza przed ruchem insertów na boki. Ze względów technologicznych inserty są odrobinę mniejsze od otworów w bazie.

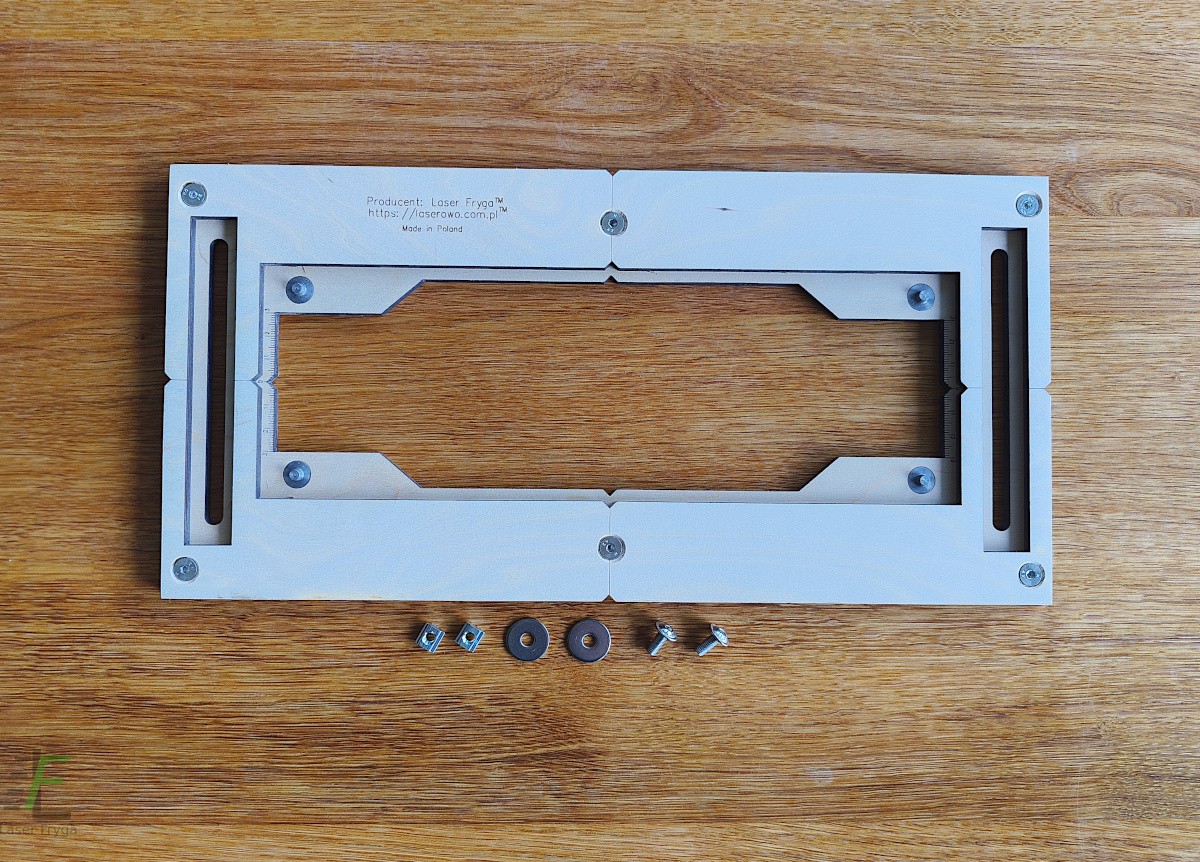

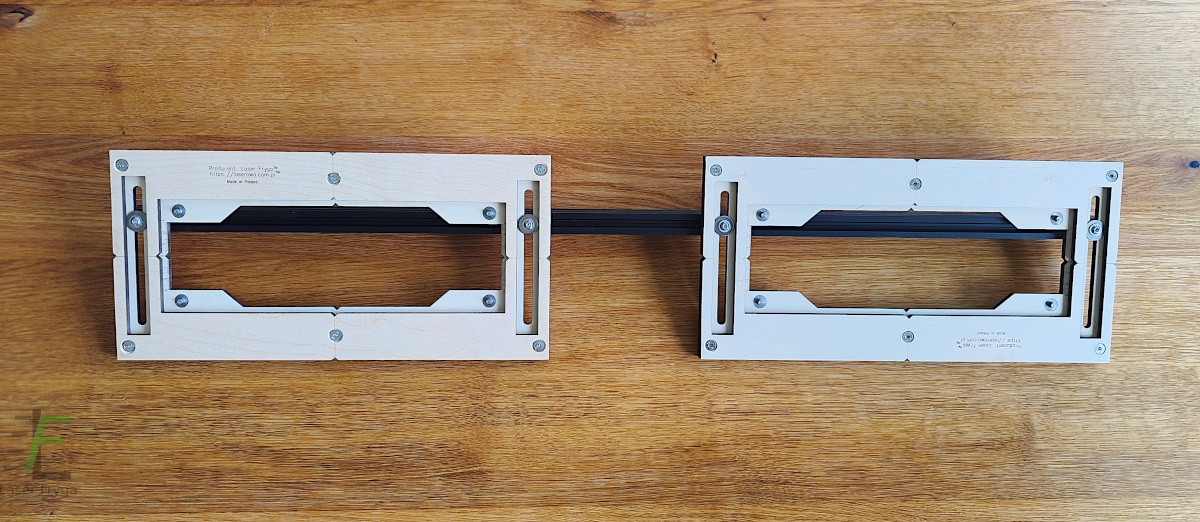

Baza wraz z insertem dla zawiasu Otlav Insisacta 300 - frez 14, pierścień 30mm. Inserty dokupujemy oddzielnie.

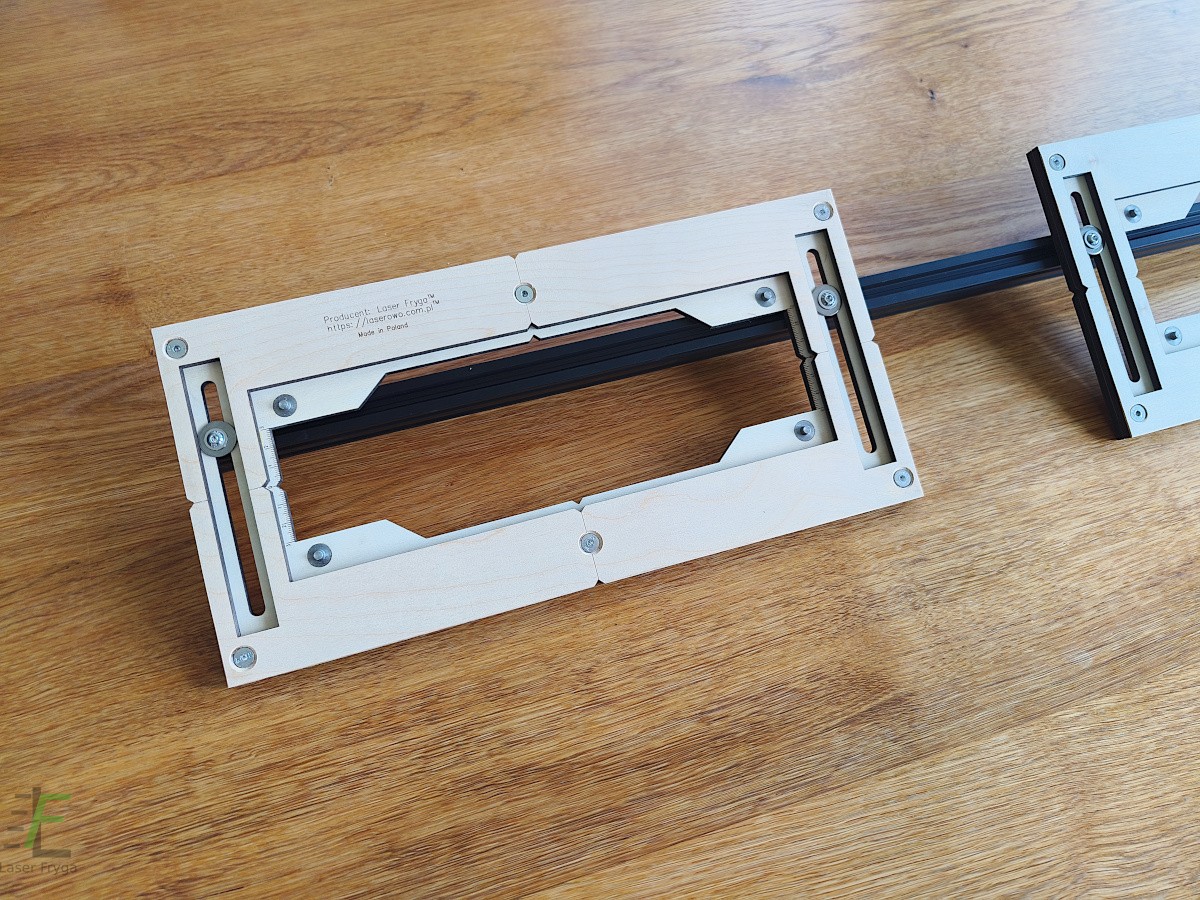

Sposób zamontowania szablonu do obrabianego elementu (na zdjęciu szablon w wersji v1)

Film pokazuje sposób wymiany insertu w szablonie (v1)

Efekt wyfrezowania otworów z użyciem szablonu (v1)

Po wstawieniu zawiasów

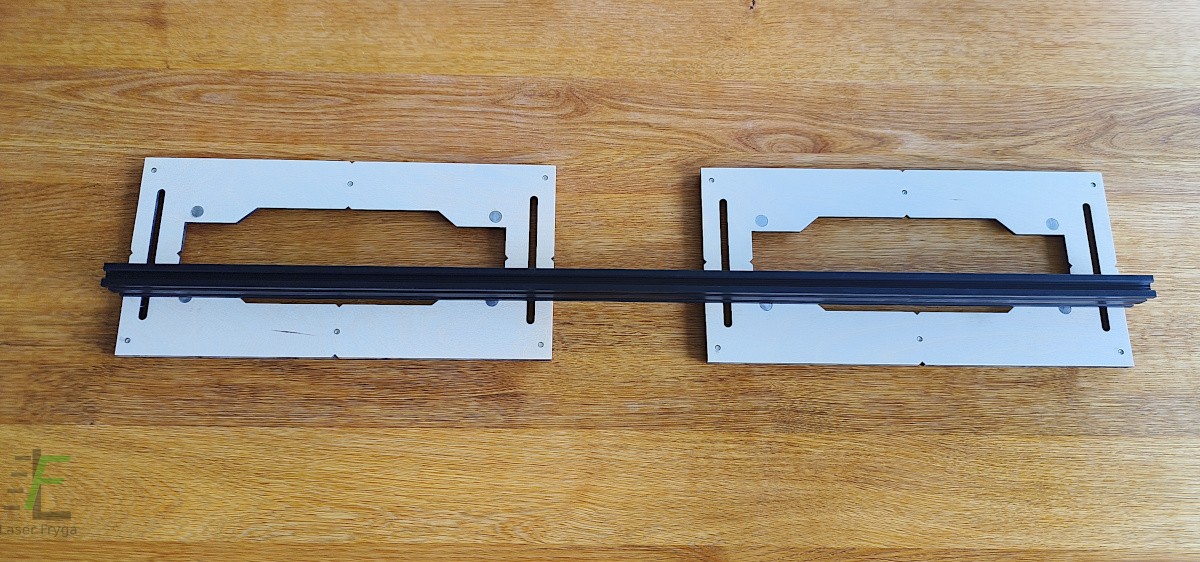

Uwaga: Istnieje możliwośś zamówienia szablonu bez odbojnika (np. do montażu na szynie). W takim przypadku proszę zaznaczyć opcję "Szablon bez odbojnika:", cena przeliczy się automatycznie.

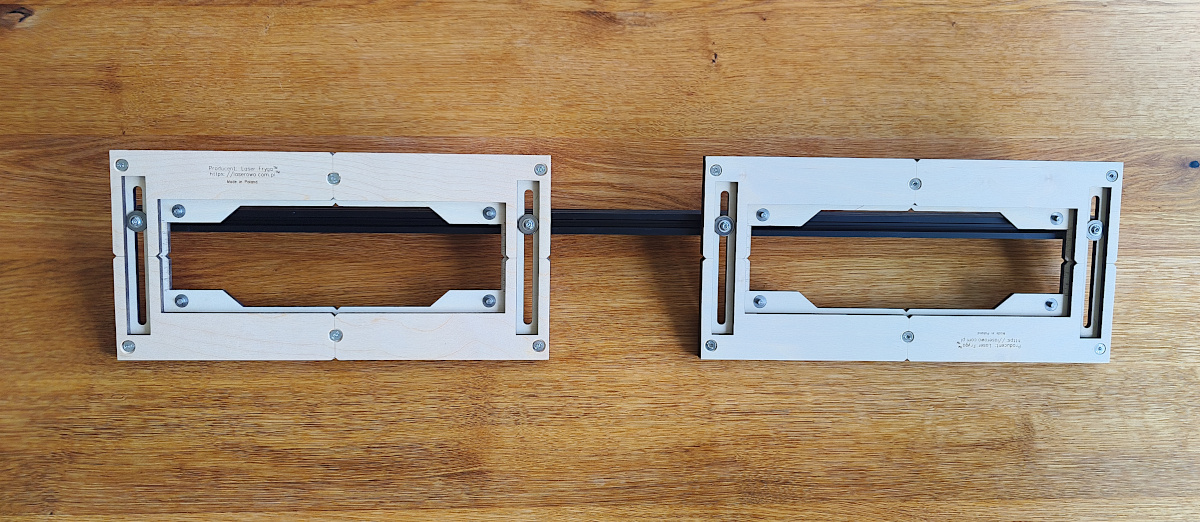

Idealna opcja dla osób chcących wykonać je samodzielnie lub planujących montaż kilku baz na jednej listwie.

Powyższy opis produktu został napisany przez człowieka, który chętnie opowie na Twoje pytania lub pomoże w wybraniu właściwego szablonu.

Na zdjęciach pokazujemy prawdziwe produkty nie wizualizacje.

W razie pytań lub wątpliwości zapraszamy do kontaktu.
